Installationsanleitung für Parmida 120V LED-Stufenleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb der Parmida 120V LED-Stufenleuchte. Das Produkt ist für den Innen- und Außenbereich geeignet. Für die Installation im Außenbereich ist zwingend eine wasserdichte Anschlussdose (nicht im Lieferumfang enthalten) sowie die mitgelieferte Dichtung erforderlich. Die Leuchte ist für eine Eingangsspannung von 120V AC ausgelegt und darf nur von qualifiziertem Fachpersonal installiert werden.

Farbtemperatur einstellen

Die Leuchte verfügt über eine einstellbare Farbtemperatur (CCT). Um diese zu ändern:

• Trennen Sie die Stromzufuhr zur Leuchte.
• Heben Sie die Abdeckung auf der Rückseite der Leuchte an, um den CCT-Schalter freizulegen.
• Wählen Sie die gewünschte Farbtemperatur: 3000K (Soft White), 4000K (Cool White) oder 5000K (Day Light).
• Setzen Sie die Abdeckung wieder auf.

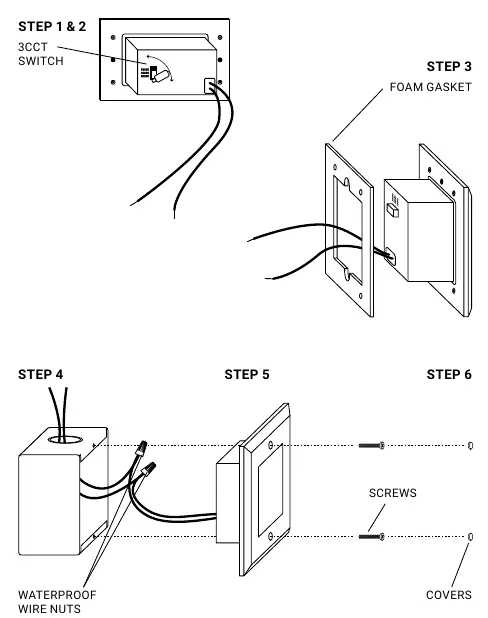

Installationsschritte

1. Schalten Sie den Strom am Sicherungskasten oder Schutzschalter aus.
2. Wählen Sie die gewünschte Farbtemperatur wie oben beschrieben.
3. Entfernen Sie die gelbe Schutzfolie von der selbstklebenden Schaumstoffdichtung und kleben Sie diese auf die Rückseite der Leuchte.
4. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln unter Verwendung von Drahtmuttern (Weiß = Neutral, Schwarz = Phase).
5. Richten Sie die oberen und unteren Löcher der Leuchte an der Anschlussdose aus und befestigen Sie die Leuchte mit den Schrauben.
6. Decken Sie die Schraubenlöcher mit den mitgelieferten Stopfen ab.
7. Dichten Sie den Spalt zwischen Leuchte und Wand mit einem Dichtmittel (nicht im Lieferumfang enthalten) ab und schalten Sie den Strom wieder ein.

Kompatible Dimmer

Die Dimmleistung hängt vom verwendeten Dimmer, der Verkabelung und der Anzahl der angeschlossenen Leuchten ab. Es wird empfohlen, mindestens vier LED-Module an einen Dimmer anzuschließen. Stellen Sie den Dimmer vor dem Einschalten auf die maximale Helligkeit. Die Anleitung enthält eine Liste getesteter Dimmer von Herstellern wie Lutron und Leviton (z. B. MACL-153P, 6674). Das Fehlen eines Dimmers in der Liste bedeutet nicht zwangsläufig eine Inkompatibilität.

Sicherheitshinweise

Beachten Sie unbedingt die folgenden Sicherheitshinweise:

• Trennen Sie vor der Installation oder Wartung immer die Hauptstromversorgung.
• Verwenden Sie ausschließlich den mitgelieferten Parmida-Treiber.
• Blicken Sie nicht direkt in die LEDs.
• Das Produkt enthält keine wartungsfähigen Teile; nehmen Sie das Gerät nicht auseinander.
• Die Leuchte ist für Umgebungstemperaturen bis maximal 104°F (40°C) geeignet.
