Installationsanleitung für Parmida 12V LED-Stufenleuchte PLED-LVSTP

Erfahren Sie, wie Sie die Parmida 12V LED-Stufenleuchte (PLED-LVSTP) installieren, die Farbtemperatur einstellen und dimmen. Wichtige Sicherheitshinweise und Installationsschritte.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Parmida 12V LED-Stufenleuchte (Modelle PLED-LVSTP-W, PLED-LVSTP-B, PLED-LVSTP-BR). Das Gerät ist für den Innen- und Außenbereich geeignet und unterstützt eine Eingangsspannung von 12-24V DC/AC. Bitte beachten Sie, dass das Gerät keine wartungsfähigen Teile enthält und nicht zerlegt werden darf.

Installation

Schalten Sie die Stromversorgung am Sicherungskasten oder Schutzschalter aus, bevor Sie mit der Installation beginnen.
Wählen Sie einen geeigneten Installationsort. Markieren Sie mit einem Bleistift die Position der zwei Befestigungslöcher an der Leuchte und bohren Sie die Löcher.
Stellen Sie die gewünschte Farbtemperatur über den Schalter an der Seite der Leuchte ein.
Verbinden Sie die Drähte der Leuchte mit den Versorgungsleitungen unter Verwendung von Drahtmuttern (Wire Nuts).
Befestigen Sie die Leuchte mit den Montageschrauben an der Wand.
Decken Sie die Löcher an der Leuchte mit den mitgelieferten Stopfen ab.
Füllen Sie den Spalt zwischen Leuchte und Wand mit einem Dichtmittel (nicht im Lieferumfang enthalten). Schalten Sie die Stromversorgung wieder ein.

Farbtemperatur einstellen

Die Leuchte verfügt über eine 3CCT-Funktion. Um die Farbtemperatur zu ändern, muss die Stromversorgung unterbrochen werden. Nutzen Sie den CCT-Schalter an der Seite der Leuchte, um zwischen 3000K (Soft White), 4000K (Cool White) und 5000K (Day Light) zu wählen.

Dimmen

Die Leuchte ist nur bei einer Ausgangsspannung von 12 Volt mit einem PWM-Dimmer kompatibel. Bei einer Ausgangsspannung von 24 Volt ist die Leuchte nicht dimmbar. Für optimale Ergebnisse wird empfohlen, mindestens vier LED-Module an einen Dimmer anzuschließen. Stellen Sie den Dimmer vor dem Einschalten auf die maximale Stufe, bevor Sie die Helligkeit reduzieren.

Sicherheitshinweise

Alle elektrischen Anschlüsse müssen von einem qualifizierten Elektriker gemäß den örtlichen und nationalen Vorschriften (N.E.C.) durchgeführt werden.
Die Umgebungstemperatur darf während des Betriebs 40°C (104°F) nicht überschreiten.
Blicken Sie nicht direkt in die LEDs.
Verwenden Sie ausschließlich den mitgelieferten Parmida-Treiber.

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht dimmen

Überprüfen Sie die Ausgangsspannung. Die Dimmfunktion ist nur bei 12V möglich, nicht bei 24V.

Leuchte funktioniert nicht

Stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist und die Eingangsspannung im Bereich von 12-24V DC/AC liegt.

Vor der Verwendung

Stromversorgung am Sicherungskasten ausschalten
Eingangsspannung (12-24V) prüfen
Umgebungstemperatur prüfen (max. 40°C)
Dichtmittel für die Montage bereithalten
Geeignete PWM-Dimmer für 12V-Betrieb sicherstellen

Abbildungen und Diagramme

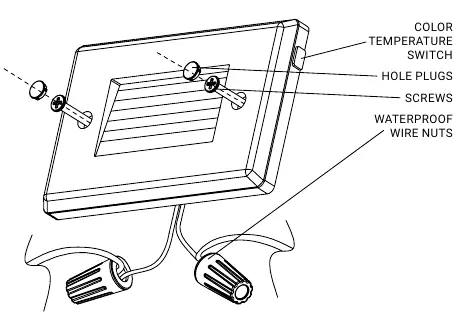

Die Abbildung zeigt die Montage der Leuchte an der Wand, die Verwendung der Schrauben, die Position des Farbtemperaturschalters sowie den Anschluss der Kabel mittels Drahtmuttern.

Modellkompatibilität

Nur für 12V- und 24V-Systeme geeignet.
Dimmbar nur bei 12V-Betrieb mit PWM-Dimmern.
