Bedienungsanleitung für Oupes B2-2048Wh Smart Extra Battery
Detaillierte Bedienungsanleitung für die Oupes B2-2048Wh Smart Extra Battery (Modell S2-BAT). Erfahren Sie alles über Anschlüsse, Solarladung, Fehlerbehebung und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Oupes B2-2048Wh Smart Extra Battery (S2-BAT) ist eine Erweiterungsbatterie für Powerstations. Sie wird über das mitgelieferte Erweiterungskabel angeschlossen und ermöglicht eine gemeinsame Lade- und Entladefunktion. S. 1, 8, 22
Wichtigste Schritte
- Ein-/Ausschalten: Hauptnetzschalter 3 Sekunden gedrückt halten. S. 9, 23
- Solarladung: MC4-zu-Anderson-Kabel verwenden, max. 6x 240W Module in Reihe. S. 10, 24
Erste Inbetriebnahme
- Vor der ersten Nutzung oder Lagerung auf ca. 60% Kapazität laden. S. 13, 27
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
E008: Überlast/Kurzschluss 12V-Ausgang
DC-Ausgangstaste drücken.
S. 11, 25
E014: Übertemperatur PV-Ladeplatine
Ladevorgang stoppen, abkühlen lassen.
S. 11, 25Wartung und Reset
- Langzeitlagerung: Alle 3 Monate vollständig entladen und wieder aufladen. S. 13, 27
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 2048 Wh | Gesamtkapazität des Akkus | S. 5, 19 |
| Akkutyp | LiFePO4 | Batterietechnologie | S. 5, 19 |
| Gewicht | 19 kg | Nettogewicht | S. 5, 19 |
Wo es im PDF steht
- Spezifikationen S. 5, 19
- Fehlercodes S. 11, 12, 25, 26
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Verwendung der Oupes B2-2048Wh Smart Extra Battery (Modell S2-BAT). Das Gerät dient zur Erweiterung der Kapazität kompatibler Powerstations. Vor der Verwendung ist es wichtig, die Sicherheitshinweise zu beachten: Betreiben oder lagern Sie das Gerät nur innerhalb des Temperaturbereichs von 0°C bis 40°C. Setzen Sie das Gerät keinem Feuer, Wasser oder instabilen Umgebungen aus. Modifikationen am Gerät sind untersagt.
Produktbeschreibung
Die Smart Extra Battery verfügt über verschiedene Anschlüsse für Ein- und Ausgang. Auf der Vorderseite befinden sich USB-A, USB-C, Anderson-Ausgang, 12V-Zigarettenanzünder-Ausgang sowie DC-Ausgänge. Das LCD-Display zeigt den Ladezustand, die Eingangs-/Ausgangsleistung sowie Fehlerwarnungen an. Auf der Rückseite befinden sich der Anschluss für die Erweiterungsbatterie sowie der Solar-/Auto-Eingang.
Anschlussmethode
Um die Extra-Batterie mit der Powerstation zu verbinden, gehen Sie wie folgt vor: 1. Schalten Sie sowohl die Powerstation als auch die Extra-Batterie aus. 2. Verbinden Sie beide Geräte mit dem mitgelieferten Batterieerweiterungskabel. 3. Nach erfolgreicher Verbindung laden und entladen sich beide Einheiten gemeinsam.
Ein- und Ausschalten
Halten Sie den Hauptnetzschalter für 3 Sekunden gedrückt, um das Gerät ein- oder auszuschalten. Wenn das Gerät eingeschaltet ist, drücken Sie kurz den Hauptnetzschalter, um das Display ein- oder auszuschalten. Das Gerät schaltet sich nach 5 Minuten ohne Bedienung automatisch ab.
Solarladung
Verwenden Sie das MC4-zu-Anderson-Ladekabel, um Solarmodule anzuschließen. Es können maximal 6 Solarmodule (je 240W) in Reihe geschaltet werden. Stellen Sie sicher, dass die Solarmodule die Anforderungen erfüllen: OCV 148V, Stromstärke 15A, maximale Leistung 2100W.
Fehlerbehebung
Das Gerät zeigt Fehlercodes auf dem LCD-Display an. Bei Fehlern wie E008 (Überlast/Kurzschluss am 12V-Ausgang) oder E014 (Übertemperatur der PV-Ladeplatine) folgen Sie den Anweisungen im Display. Bei BMS-Kommunikationsfehlern (E020) oder wenn das Problem weiterhin besteht, kontaktieren Sie bitte den Kundenservice.
Wartung und Pflege
Reinigen Sie das Produkt mit einem trockenen, weichen Tuch. Lagern Sie es an einem trockenen, gut belüfteten Ort bei Raumtemperatur (-20°C bis 60°C). Bei Langzeitlagerung sollte der Akku auf ca. 60% geladen sein. Es wird empfohlen, den Akku alle 3 Monate vollständig zu entladen und wieder aufzuladen, um die Garantie zu erhalten.
Praktische Hilfe
Typische Probleme
E008, E010, E011, E012: Überlast oder Kurzschluss an Ausgängen
Drücken Sie die DC-Ausgangstaste, um die Funktion wiederherzustellen.
E014, E015, E025, E026, E028, E029: Temperaturbedingte Fehler
Stoppen Sie den Lade-/Entladevorgang und warten Sie, bis die Temperatur wieder im Normalbereich liegt.
E030: Falsche Erweiterungsbatterie angeschlossen
Schließen Sie die richtige Erweiterungsbatterie an.
Vor der Verwendung
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 40°C liegt.
- Verwenden Sie nur das mitgelieferte Batterieerweiterungskabel.
- Schalten Sie beide Geräte vor dem Verbinden aus.
- Laden Sie das Gerät vor der ersten Verwendung vollständig auf.
- Prüfen Sie, ob die Solarmodule die Spezifikationen (OCV 148V, 15A) erfüllen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Arbeitstemperatur
- 0°C bis 40°C für optimalen Betrieb.
Abbildungen und Diagramme
- Das LCD-Display zeigt Lade-/Entladezeit, Fehlercodes, Kapazität und Leistung an.

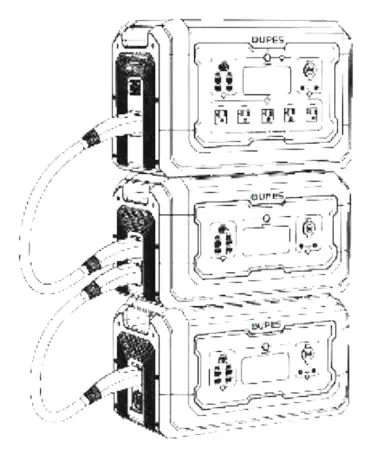

- Die Anschlussmethode zeigt das Stapeln der Einheiten und die Verkabelung.

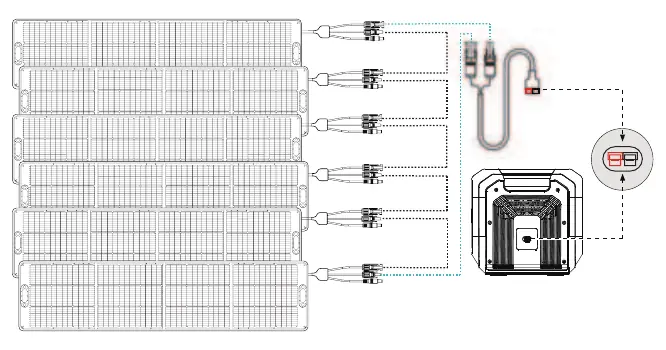

- Das Solarladungsdiagramm zeigt die Reihenschaltung von bis zu 6 Solarmodulen.
Modellkompatibilität
- Kompatibel mit Solarmodulen bis 2100W (OCV 148V).
- Kann mit Generatoren geladen werden, die einen reinen Sinus-Wechselrichter besitzen.
- Nicht für den Transport im Flugzeug geeignet.
