Bedienungsanleitung für Oupes 1800W Portable Power Station
Schnelle Hilfe und Bedienungsanleitung für die Oupes 1800W Portable Power Station. Erfahren Sie alles über das Aufladen, die AC/DC-Ausgänge, Fehlercodes und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Power Station ist für den mobilen Einsatz konzipiert. Bitte beachten Sie, dass das Gerät bei einer Umgebungstemperatur von 0 bis 40°C geladen werden sollte. Um die Lebensdauer des Akkus zu verlängern, schalten Sie alle Schalter aus, wenn das Gerät nicht verwendet wird. Lagern Sie das Gerät bei Nichtgebrauch vollständig geladen und laden Sie es mindestens alle 3 bis 6 Monate nach.
Lieferumfang
- Portable Power Station
- AC-Adapter
- 7909-Verbindungskabel für 12V-Fahrzeugausgang
- Bedienungsanleitung
- Garantiekarte

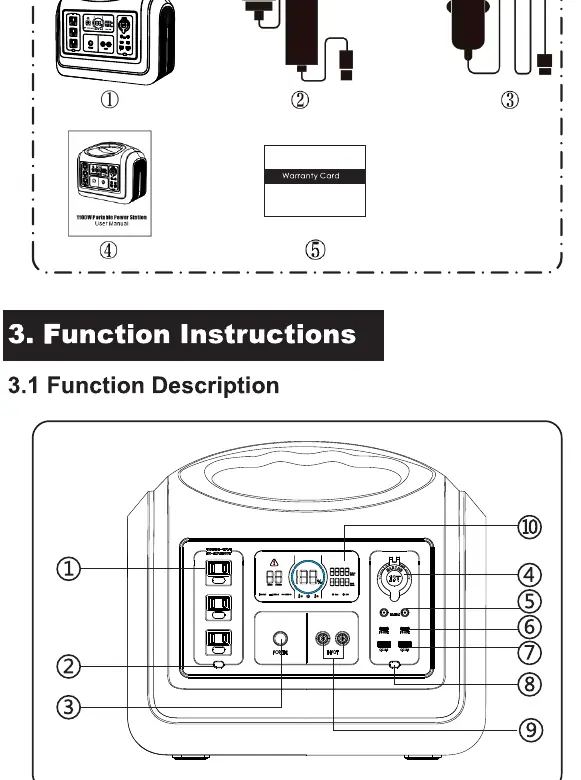

Geräteübersicht
Das Gerät verfügt über verschiedene Anschlüsse und Bedienelemente:
- AC-Ausgangsport und Ein-/Ausschalter
- Hauptnetzschalter
- 12V-Autoladeausgang
- DC5521-Ausgangsport
- USB-C und USB-A Ausgänge
- 7909-Ladeeingangsports
- LCD-Bildschirm
- LED-Licht mit Ein-/Ausschalter
Aufladen des Geräts
Es gibt drei Möglichkeiten, die Power Station aufzuladen:
- AC-Adapter: Verbinden Sie den 7909-Eingang mit einer Wandsteckdose über den mitgelieferten AC-Adapter.
- Autoladegerät: Verbinden Sie den 7909-Eingang mit dem 12V-Zigarettenanzünder des Fahrzeugs.

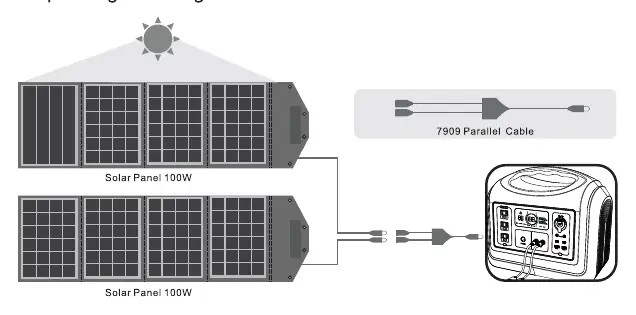

- Solarpanel: Verbinden Sie kompatible Solarpanels mit dem 7909-Eingang.
Bedienung
Ein-/Ausschalten: Halten Sie den Hauptnetzschalter 3 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten.
AC-Ausgang: Drücken Sie bei eingeschaltetem Hauptschalter kurz die AC-Ausgangstaste. Das AC-Symbol erscheint auf dem Display.
DC-Ausgang: Drücken Sie die DC-Taste, um die DC-Ausgänge (USB, Auto) zu aktivieren.
LED-Licht: Drücken Sie die Lichttaste, um zwischen 50% Helligkeit, 100% Helligkeit, SOS-Modus und Aus zu wechseln.

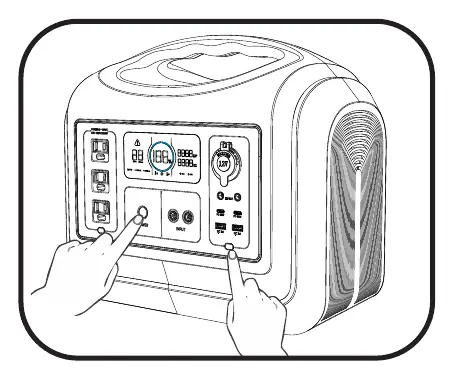

Frequenzumschaltung
Um die Frequenz (50Hz/60Hz) zu ändern: Schalten Sie das Gerät ein, schalten Sie den AC-Ausgang aus. Halten Sie den Hauptschalter und die DC-Taste gleichzeitig gedrückt, um in das Menü zu gelangen. Wechseln Sie mit der AC-Taste die Frequenz und bestätigen Sie durch langes Drücken des Hauptschalters.

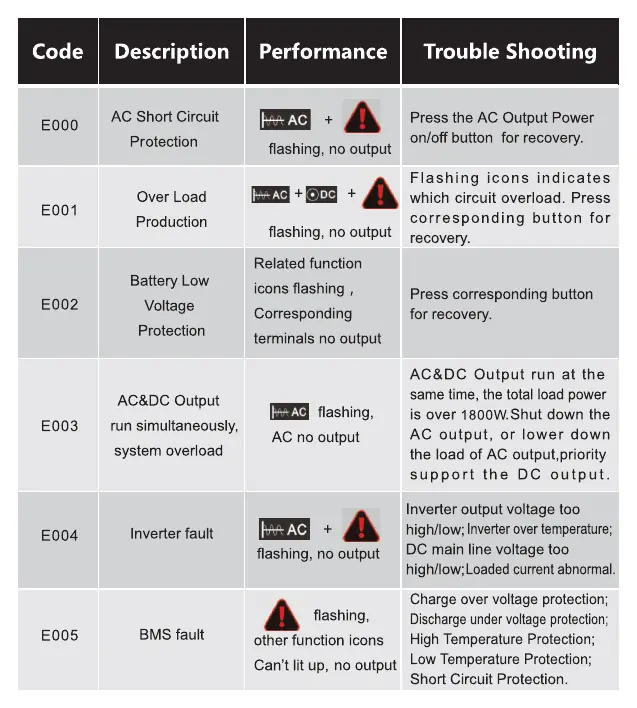

Fehlerbehebung
Das Gerät zeigt Fehlercodes auf dem LCD-Display an:
- E000: AC-Kurzschlussschutz. AC-Taste drücken.
- E001: Überlastschutz. Entsprechende Taste drücken.
- E002: Batteriespannung zu niedrig. Gerät aufladen.
- E003: Systemüberlastung. AC-Last reduzieren.
- E004: Wechselrichterfehler. AC-Last prüfen.
- E005: BMS-Fehler. Gerät neu starten.
Praktische Hilfe
Typische Probleme
E000 - AC-Kurzschluss
Drücken Sie die AC-Ausgangstaste, um das Gerät zurückzusetzen.
E001 - Überlastung
Prüfen Sie die angeschlossenen Geräte und drücken Sie die entsprechende Taste.
E003 - Systemüberlastung
Die Gesamtlast übersteigt 1800W. Schalten Sie den AC-Ausgang aus oder reduzieren Sie die Last.
E005 - BMS-Fehler
Starten Sie das Gerät neu.
Vor der Verwendung
- Gerät vor der ersten Nutzung vollständig aufladen.
- Umgebungstemperatur beim Laden: 0-40°C.
- Nur Original-Adapter und Kabel verwenden.
- Vor der Lagerung vollständig aufladen.
- Alle Schalter bei Nichtgebrauch ausschalten.
Technische Daten in der Praxis
- Nennleistung
- 1800W (maximale Dauerlast).
- Spitzenleistung
- 4000W (kurzzeitige Belastbarkeit).
Abbildungen und Diagramme

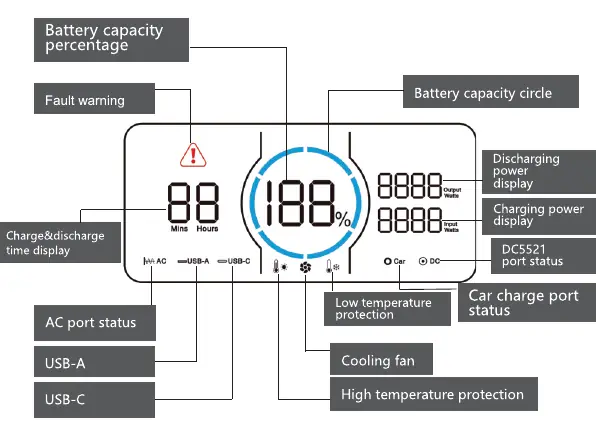

- LCD-Display zeigt Ladezustand, Eingangs-/Ausgangsleistung und Fehlercodes.
- Die blaue Ringanzeige zeigt den Batteriestand in 6 Segmenten (17%-100%).
Modellkompatibilität
- IP21 Schutzklasse (nicht wasserdicht).
- Betriebstemperatur: 0 bis 40°C.
- Nicht für medizinische Geräte oder kritische Infrastruktur ohne Prüfung geeignet.
