Bedienungsanleitung Powertech 2048Wh Power Station MB4104
Schnellstartanleitung für die Powertech 2048Wh Power Station (MB4104). Erfahren Sie alles über Inbetriebnahme, Ladevorgänge, App-Verbindung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Power Station wird durch langes Drücken des Hauptschalters (7) ein- und ausgeschaltet. Vor der ersten Nutzung muss das Gerät vollständig über das AC-Netzkabel geladen werden. S. 6, 7
Wichtigste Schritte
- AC-Laden S. 8
- Solar-Laden S. 9
Erste Inbetriebnahme
- Vollständige Aufladung über AC-Netzkabel vor der ersten Inbetriebnahme. S. 6
Weitere 5 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
E000: AC-Ausgang Kurzschluss
AC-Ausgangstaste drücken zur Wiederherstellung.
S. 22
E027: Systemüberlastung
AC-Ausgangstaste drücken zur Wiederherstellung (AC-Last > 2100W oder AC+DC > 2100W).
S. 23Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E000 | AC-Ausgang Kurzschluss | AC-Taste drücken | S. 22 |
| E001 | Ausgang Überlast | Manuell wiederherstellen | S. 22 |
| E027 | Systemüberlastung | AC-Taste drücken | S. 23 |
Wartung und Reset
- Schutzschalter (Circuit Breaker) bei Überlastung zurücksetzen. S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 2048Wh | Nennkapazität | S. 25 |
| AC-Ausgang | 2500W | Nennleistung | S. 25 |
| Solar-Eingang | 2100W Max | Maximale Solarleistung | S. 25 |
| Gewicht | 22kg | Nettogewicht | S. 25 |
Wo es im PDF steht
- Produktübersicht S. 5
- Fehlercodes S. 22, 23
- Technische Daten S. 25
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen
Die Powertech 2048Wh Power Station (MB4104) ist ein leistungsstarkes Energiespeichersystem. Beachten Sie folgende grundlegende Hinweise:
- Standby-Zeit: Das Gerät schaltet sich nach 6 Stunden automatisch ab, wenn keine Last angeschlossen ist und keine Ausgänge aktiviert sind.
- Schlafmodus: Nach 5 Minuten ohne Bedienung schaltet sich das LCD-Display aus.
- Solar-Eingang: Die Leerlaufspannung des angeschlossenen Solarmoduls muss unter 80V liegen.

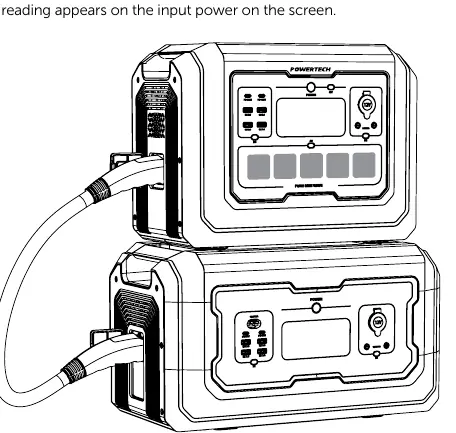

- Erweiterungsakku: Es kann maximal ein Erweiterungsakku angeschlossen werden. Verwenden Sie ausschließlich das mitgelieferte Kabel.

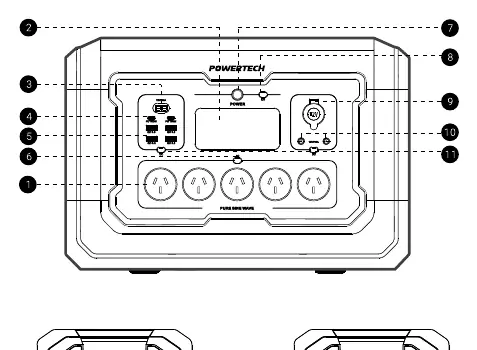

Produktübersicht
Das Gerät verfügt über verschiedene Anschlüsse und Bedienelemente:
- AC-Ausgänge (Pure Sine Wave)
- USB-A und USB-C Ausgänge
- 12V Car Charger Ausgang
- DC 5521 Ausgang
- Anderson Ein- und Ausgänge
- Hauptschalter, AC-Ausgangsschalter, DC-Ausgangsschalter und IoT-Schalter
Inbetriebnahme
Vor der ersten Verwendung muss die Power Station vollständig über das mitgelieferte Netzkabel aufgeladen werden. Bewahren Sie die Originalverpackung für die Lagerung auf.
Bedienung
Gerät ein-/ausschalten: Halten Sie den Hauptschalter (7) gedrückt, bis das LCD-Display aufleuchtet bzw. das Wort "off" anzeigt.
Ausgänge aktivieren: Nachdem das Gerät eingeschaltet wurde, müssen die jeweiligen Ausgänge über die dedizierten Tasten (AC-Ausgang, IoT, USB) aktiviert werden.
Ladevorgänge
- AC-Laden: Verbinden Sie das Netzkabel mit einer Steckdose und dem AC-Ladeeingang.
- Solar-Laden: Verwenden Sie das Solar-Ladekabel. Mindestens 12V DC erforderlich, maximal 80V DC / 800W. Schließen Sie keinen externen Solarladeregler an, da das Gerät über einen internen verfügt.
- KFZ-Laden: Verwenden Sie das KFZ-Ladekabel. Laden Sie nur bei laufendem Fahrzeugmotor, um die Starterbatterie zu schonen.
App-Verbindung
Die Power Station kann über eine App gesteuert werden. Laden Sie die App über den QR-Code in der Anleitung herunter. Die Verbindung erfolgt über Bluetooth, Wi-Fi-Hotspot oder IoT. Beachten Sie, dass das Gerät nur 2,4GHz Wi-Fi-Netzwerke unterstützt.
Wartung und Lagerung
- Lagern Sie das Gerät an einem trockenen, belüfteten Ort bei Raumtemperatur.
- Bei Langzeitlagerung: Alle 3 Monate entladen (auf 0%), voll aufladen und dann auf ca. 60% entladen.
- Empfohlene Lagertemperatur: 20°C bis 30°C. Nicht über 45°C oder unter -10°C lagern.
Praktische Hilfe
Typische Probleme
Gerät lädt nicht über KFZ-Steckdose
Prüfen Sie, ob es sich um eine geschaltete Steckdose handelt und ob das Fahrzeug läuft.
Überlastungsschutz ausgelöst
Trennen Sie alle Verbraucher und Ladeeingänge, setzen Sie dann den Schutzschalter (Circuit Breaker) zurück.
BMS-Kommunikationsfehler (E020)
Überprüfen Sie das BMS-Kommunikationskabel.
Vor der Verwendung
- Gerät vor der ersten Nutzung vollständig über AC aufladen.
- Sicherstellen, dass die Verpackung unbeschädigt ist.
- Solar-Eingangsspannung prüfen (unter 80V).
- Nur mitgelieferte Kabel für Erweiterungsakkus verwenden.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Solar-Eingang
- MPPT-Regler, 18-140V, max 2100W
Abbildungen und Diagramme
- Hauptschalter (7) zum Ein-/Ausschalten.
- AC-Ausgangsschalter (6) für 230V Steckdosen.
- Circuit Breaker (15) an der Seite zum Zurücksetzen bei Überlast.
Modellkompatibilität
- Unterstützt maximal einen Erweiterungsakku.
- Wi-Fi-Verbindung nur mit 2,4GHz Netzwerken möglich.
