Bedienungsanleitung für Norauto 12V Kompressor
Schnellstartanleitung und Sicherheitshinweise für den Norauto 12V Kompressor. Erfahren Sie, wie Sie das Gerät sicher anschließen, Reifen aufpumpen und die Sicherung austauschen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Kompressor ist ausschließlich für den Betrieb mit 12V DC (Gleichspannung) ausgelegt. Er eignet sich zum Aufpumpen von Fahrradreifen, Sportgeräten, Luftmatratzen und Strandzubehör. Wichtiger Sicherheitshinweis: Das integrierte Manometer ist nicht geeicht. Für die Überprüfung des Reifendrucks bei Kraftfahrzeugen ist ein zugelassenes, geeichtes Manometer zwingend erforderlich. Das Gerät ist nicht für den professionellen Einsatz geeignet.
Sicherheitshinweise
- Verwenden Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind.
- Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt.
- Vermeiden Sie den Kontakt mit Nässe oder Feuchtigkeit.
- Betreiben Sie das Gerät nur in gut belüfteten Umgebungen.
- Halten Sie das Gerät von brennbaren Stoffen fern.
- Lassen Sie das Gerät nicht länger als 10 Minuten im Dauerbetrieb laufen; gönnen Sie ihm danach eine Abkühlphase von 10 Minuten.
- Bei Temperaturen unter 0 °C das Gerät vor der Nutzung kurz ohne Last warmlaufen lassen.
- Nicht an 24V-Bordnetzsteckdosen anschließen.
Bedienung
- Stecken Sie das 12V-Netzkabel in die Bordnetzsteckdose Ihres Fahrzeugs.
- Schrauben Sie den Luftschlauch im Uhrzeigersinn fest auf das Ventil des zu befüllenden Objekts.
- Drücken Sie den Ein-/Aus-Schalter, um den Pumpvorgang zu starten.
- Sobald der gewünschte Druck erreicht ist, drücken Sie den Schalter erneut, um das Gerät auszuschalten.
- Lösen Sie den Schlauch und schrauben Sie die Ventilkappe wieder auf.
Wartung und Pflege
Halten Sie das Gerät stets sauber und trocken. Verwenden Sie zur Reinigung ein leicht angefeuchtetes Tuch; vermeiden Sie Azeton oder scheuernde Reinigungsmittel. Bewahren Sie das Gerät in der mitgelieferten Tasche auf. Sollte das Gerät nicht funktionieren, prüfen Sie die Sicherung im Stecker. Falls diese defekt ist, ersetzen Sie sie durch die beiliegende Ersatzsicherung.
Technische Daten
- Betriebsspannung: 12V DC
- Max. Stromstärke: 7 A
- Max. Druck: 7 BAR / 100 PSI
- Gewicht: 0,46 kg
- Geräuschpegel: LpA = 82 dB(A), LwA = 94 dB(A)
Praktische Hilfe
Typische Probleme
Gerät läuft nicht
Prüfen Sie, ob die Sicherung im Stecker defekt ist und ersetzen Sie diese bei Bedarf.
Gerät überhitzt
Schalten Sie das Gerät sofort aus und lassen Sie es mindestens 30 Minuten abkühlen.
Reifendruck ungenau
Das Manometer ist nicht geeicht. Verwenden Sie für Kraftfahrzeuge ein separates, geeichtes Manometer.
Vor der Verwendung
- Kabel und Stecker auf Beschädigungen prüfen.
- Sicherstellen, dass die Stromquelle 12V DC liefert.
- Gerät auf Sauberkeit und Trockenheit prüfen.
- Zubehör auf Vollständigkeit prüfen.
Technische Daten in der Praxis
- 7 BAR / 100 PSI
- Maximal erreichbarer Luftdruck des Kompressors.
Abbildungen und Diagramme

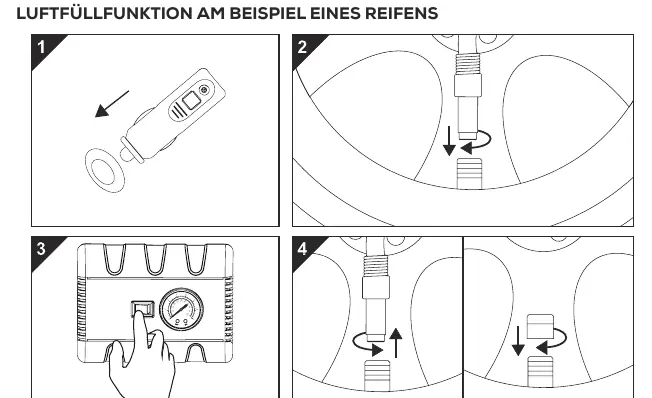

- Schritt 1: 12V-Stecker in die Bordnetzsteckdose einstecken.
- Schritt 2: Luftschlauch im Uhrzeigersinn auf das Ventil schrauben.
- Schritt 3: Ein-/Aus-Schalter drücken, um den Vorgang zu starten.
Modellkompatibilität
- Nicht für 24V-Systeme geeignet.
- Nicht für professionelle Zwecke geeignet.
- Manometer nicht für die Reifendruckkontrolle bei Kraftfahrzeugen zugelassen.
