Der Gallet VEN 11T ist ein Turmventilator für den Innenbereich, der für die Luftzirkulation in Wohnräumen konzipiert ist. Das Gerät verfügt über drei Geschwindigkeitsstufen, eine Oszillationsfunktion und einen Timer mit einer Laufzeit von bis zu 120 Minuten. Bitte lesen Sie vor der Inbetriebnahme die Sicherheitshinweise sorgfältig durch, insbesondere den Betrieb in der Nähe von Wasserquellen.

Montage des Ventilators

Vor der ersten Nutzung muss der Standfuß montiert werden:

Entfernen Sie sämtliches Verpackungsmaterial.
Schrauben Sie die Mutter (P9) von der Unterseite des Ventilatorgehäuses (P1) ab.
Setzen Sie die Basis (P8) auf den unteren Teil des Ventilatorgehäuses (P1).
Fixieren Sie die Basis, indem Sie die Mutter (P9) wieder festschrauben. Achten Sie darauf, dass das Netzkabel (P11) durch die Führung (P10) verläuft.

Bedienung und Einstellungen

Der Ventilator wird über das Bedienfeld an der Oberseite gesteuert:

Geschwindigkeitswahl (P4): Tasten 1 (niedrig), 2 (mittel) und 3 (hoch). Taste 0 schaltet das Gerät aus.
Oszillation (P6): Drücken Sie den Schalter, um die Oszillationsfunktion (Schwenkbewegung) zu aktivieren oder zu deaktivieren.
Timer (P5): Drehen Sie den Regler auf die gewünschte Zeit (1-120 Minuten). Nach Ablauf der Zeit schaltet sich der Ventilator automatisch ab. Für Dauerbetrieb stellen Sie den Regler auf das Symbol für ununterbrochenen Betrieb.

Wartung und Reinigung

Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz. Wischen Sie das Gehäuse mit einem leicht feuchten Tuch oder Schwamm ab. Verwenden Sie keine scheuernden Reinigungsmittel. Achten Sie darauf, dass kein Wasser in das Innere des Geräts gelangt.

Fehlerbehebung

Sollte das Gerät nicht funktionieren, prüfen Sie bitte folgende Punkte:

Ist das Netzkabel fest in der Steckdose eingesteckt?
Führt die Steckdose Strom? (Testen Sie diese mit einem anderen Gerät).
Ist das Netzkabel beschädigt?

Technische Daten

Leistungsaufnahme: 35 W
Spannung: 230 V ~ 50 Hz
Höhe: 74 cm
Gewicht: 2,9 kg
Schutzklasse: II

Praktische Hilfe

Typische Probleme

Gerät funktioniert nicht

Prüfen Sie, ob das Netzkabel fest eingesteckt ist, ob die Steckdose Strom führt und ob das Kabel sichtbare Schäden aufweist.

Vor der Verwendung

Entfernen Sie sämtliches Verpackungsmaterial.
Montieren Sie den Standfuß gemäß der Anleitung.
Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht.
Prüfen Sie, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

Technische Daten in der Praxis

Leistungsaufnahme 35 W: Stromverbrauch des Geräts bei maximaler Leistung.
Timer 120 min: Maximale Zeitdauer für den automatischen Abschaltbetrieb.
Schutzklasse II: Das Gerät ist schutzisoliert und benötigt keinen Schutzleiteranschluss.

Abbildungen und Diagramme

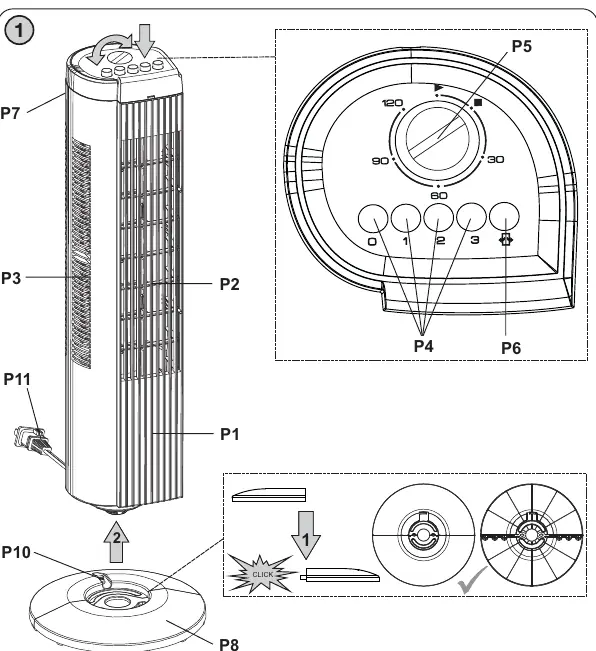

Abbildung 1 zeigt die Montage des Standfußes: Mutter P9 lösen, Basis P8 aufsetzen und mit Mutter P9 fixieren.
Das Bedienfeld zeigt die Tasten 0 (Aus), 1 (Niedrig), 2 (Mittel), 3 (Hoch) sowie den Timer-Regler.

Modellkompatibilität

Nicht für den Außenbereich geeignet.
Nicht in Badezimmern (Zonen 0, 1, 2) oder in der Nähe von Wasserquellen (Badewannen, Duschen, Pools) verwenden.
