Installationsanleitung für Mondolux Linea Neon Top Bendable RGBW 10W
Schnelle Installationsanleitung für Mondolux Linea Neon Top Bendable RGBW 10W. Erfahren Sie alles über Montage, Anschluss, Schnittvorgaben und Pflegehinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Das Mondolux Linea Neon Top Bendable RGBW 10W ist ein LED-Streifen, der für den Betrieb mit einer konstanten Spannung von 24V DC ausgelegt ist. Schließen Sie das Produkt niemals direkt an 240V an. Die maximale Lauflänge ohne Spannungsabfall beträgt 5 Meter; für längere Installationen kontaktieren Sie bitte den Hersteller. Achten Sie darauf, dass beim Anschluss an den Treiber das andere Ende des Streifens getrennt bleibt, um Schäden zu vermeiden.
Handhabung und Schnitt
Der LED-Streifen darf nicht verdreht werden, da dies die internen LEDs beschädigen kann. Der minimale Biegeradius beträgt 200 mm. Zum Kürzen des Streifens verwenden Sie ausschließlich die markierten Stellen mit dem Scherensymbol. Schneiden Sie den Streifen niemals, während er in Betrieb ist.
Montage und Installation
Die Installation erfolgt in wenigen Schritten:
- Platzieren Sie die Montageclips auf der gewünschten Oberfläche und befestigen Sie diese mit Schrauben.
- Drücken Sie den Neonflex-Streifen in die Montageclips, bis er fest sitzt.
- Verbinden Sie den Streifen mit einem geeigneten 24V-Treiber und schließen Sie diesen an das Stromnetz an.
Die Berechnung der benötigten Treiberleistung erfolgt nach der Formel: (Länge des LED-Streifens in Metern) x (Leistung pro Meter) x 1,1 = Minimale Treiberleistung.
Pflege und Reinigung
Um die Oberfläche des Produkts zu erhalten, beachten Sie folgende Hinweise:
- Verwenden Sie unter keinen Umständen Bleichmittel oder konzentrierte Lösungsmittel.
- Bei schwarzer Oberfläche: Wischen Sie das Produkt vorsichtig mit einem weichen, feuchten Tuch oder Fensterleder ab. Verwenden Sie keine scheuernden Mittel.
Praktische Hilfe
Typische Probleme
Spannungsabfall
Die maximale Lauflänge ohne Spannungsabfall beträgt 5 Meter. Bei längeren Strecken kontaktieren Sie Mondolux.
Beschädigung durch Verdrehen oder Biegen
Der Streifen darf nicht verdreht werden. Der minimale Biegeradius beträgt 200 mm.
Kurzschlussgefahr
Stellen Sie sicher, dass das freie Ende des Streifens isoliert ist und nicht mit dem Treiber verbunden wird, während das andere Ende angeschlossen ist.
Vor der Verwendung
- Stellen Sie sicher, dass ein 24V DC Treiber verwendet wird.
- Prüfen Sie die benötigte Treiberleistung (Länge x Leistung x 1,1).
- Überprüfen Sie die Montageoberfläche auf Eignung.
- Stellen Sie sicher, dass der Biegeradius von 200 mm nicht unterschritten wird.
Technische Daten in der Praxis
- Max. Lauflänge
- 5 Meter ohne Spannungsabfall.
- Min. Biegeradius
- 200 mm, um Schäden an den LEDs zu vermeiden.
Abbildungen und Diagramme
- Das Scherensymbol markiert die zulässigen Schnittstellen am LED-Streifen.

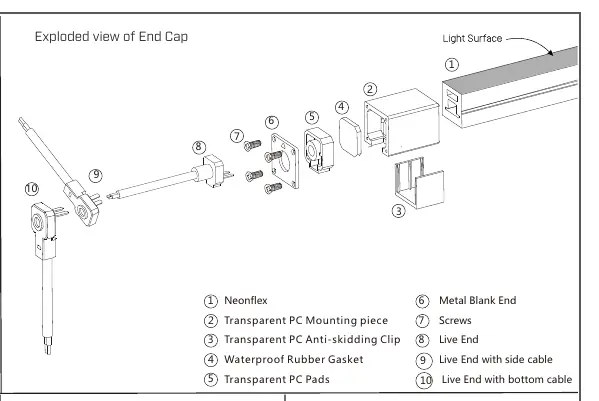

- Die Explosionszeichnung zeigt den Aufbau der Endkappe mit Dichtungen und Kabelanschlüssen.
- Die Bilder 1-3 illustrieren die Montage der Clips und das Einsetzen des Streifens.
Modellkompatibilität
- Nicht direkt an 240V anschließen.
- Nur mit 24V DC Treibern kompatibel.
