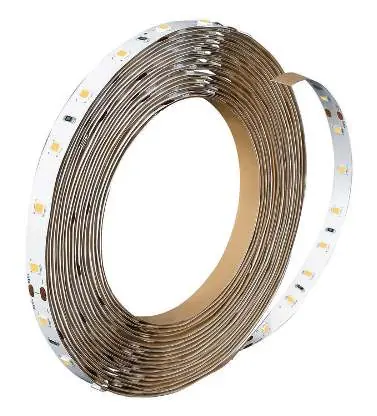

Philips CorePro LED-Streifen 12.3W827 5M
Technische Daten und Spezifikationen für den Philips CorePro LED-Streifen 12.3W827. Erfahren Sie alles über elektrische Anforderungen, Abmessungen und Dimmbarkeit.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus dem Datenblatt
Dieses Dokument ist ein technisches Datenblatt für den Philips CorePro LED-Streifen 12.3W827. Es enthält keine detaillierten Installationsanweisungen, sondern dient der Information über die technischen Spezifikationen, elektrischen Anforderungen und physikalischen Abmessungen des Produkts. Bitte beachten Sie, dass für den Betrieb ein externer Treiber erforderlich ist, der nicht im Lieferumfang enthalten ist.
Technische Daten
Der LED-Streifen ist für den Betrieb mit einer konstanten Spannung ausgelegt und bietet folgende technische Eigenschaften:
- Eingangsspannung: 24 V
- Leistungsaufnahme: 52 W
- Farbtemperatur: 2700 K (Warmweiß)
- Lichtstrom: 1450 lm/m
- Farbwiedergabeindex (CRI): 80
- Lebensdauer (L70B50): 35.000 Stunden
Dimmbarkeit und Steuerung
Das Produkt ist dimmbar. Die Dimmbarkeit hängt jedoch von der Art des verwendeten Treibers ab. Unterstützte Schnittstellen umfassen unter anderem 1-10V und DALI. Die maximale Dimmstufe beträgt 10 % (abhängig vom verwendeten Dimmer, z. B. ELV).
Abmessungen und Montage
Der LED-Streifen ist für den Innenbereich konzipiert und weist folgende Maße auf:
- Gesamtlänge: 5000 mm
- Breite: 8 mm
- Höhe: 1.3 mm
- Schutzart: IP20 (Fingergeschützt, kein Schutz gegen Wasser)
Der Streifen verfügt über ein 0,3 m langes Kabel ohne Stecker für den Anschluss an den Treiber.
Herstellerinformationen
Philips
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob ein kompatibler 24V-Treiber korrekt angeschlossen ist. Der Treiber ist nicht im Lieferumfang enthalten.
Stellen Sie sicher, dass der verwendete Treiber und Dimmer (z. B. 1-10V oder DALI) kompatibel sind. Die Dimmbarkeit hängt vom externen Treiber ab.
Vor der Verwendung
- Stellen Sie sicher, dass ein geeigneter 24V-Treiber vorhanden ist.
- Prüfen Sie, ob der Installationsort trocken ist (IP20-Schutzklasse).
- Überprüfen Sie die Kompatibilität des Dimmers, falls eine Dimmfunktion gewünscht ist.
- Stellen Sie sicher, dass die Stromversorgung für 52W ausgelegt ist.
