Bedienungsanleitung für Aigostar 10JNL LED-Lichtstreifen
Erfahren Sie, wie Sie den Aigostar 10JNL LED-Lichtstreifen sicher zuschneiden, verbinden und installieren. Diese Anleitung enthält wichtige Sicherheitshinweise und Schritt-für-Schritt-Anleitungen zur Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Sicherheitshinweise
Bitte beachten Sie vor der Installation und Handhabung des LED-Streifens folgende Sicherheitshinweise:
- Trennen Sie das Gerät immer vom Stromnetz, bevor Sie es zuschneiden, modifizieren oder installieren.
- Rollen Sie den LED-Streifen vor dem Anschließen an eine Stromquelle vollständig ab.
- Schneiden Sie den Streifen nur an den dafür vorgesehenen Markierungen.
- Das Schneiden oder Beschädigen der äußeren Kunststoffummantelung kann zu Stromschlägen oder Brandgefahr führen.
Zuschneiden des LED-Streifens
Schneiden Sie den Streifen auf die gewünschte Länge. Nutzen Sie dazu die markierten Schnittstellen (oft durch ein Scherensymbol gekennzeichnet oder in Abständen von einem Meter). Falls keine Markierung vorhanden ist, suchen Sie nach dem deutlich breiteren Abstand zwischen den LED-Punkten.
Anbringen der Endkappe
Nachdem der Streifen auf die gewünschte Länge zugeschnitten wurde, muss die Endkappe sicher am offenen Ende angebracht werden, um die elektrischen Kontakte zu schützen.
Anschließen des 2-Pin-Verbinders
Befestigen Sie den 2-Pin-Verbinder am LED-Streifen. Achten Sie darauf, dass die beiden Stifte des Verbinders fest und korrekt in die internen Drähte des LED-Streifens eingreifen.

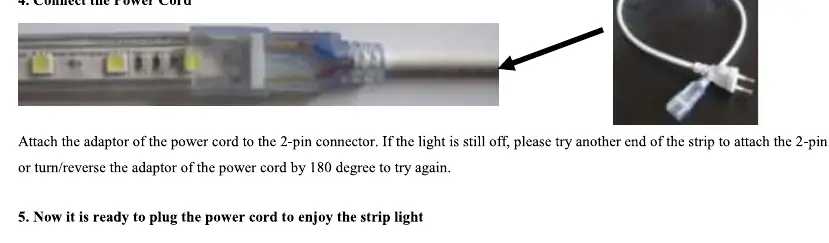

Anschluss an die Stromversorgung
Verbinden Sie den Adapter des Netzkabels mit dem 2-Pin-Verbinder. Sollte der LED-Streifen nach dem Einstecken nicht leuchten, trennen Sie die Verbindung, drehen Sie den Adapter um 180 Grad oder versuchen Sie es mit dem anderen Ende des Streifens.
Praktische Hilfe
Typische Probleme
Der LED-Streifen leuchtet nach dem Anschließen nicht.
Trennen Sie die Verbindung und drehen Sie den Adapter um 180 Grad. Prüfen Sie alternativ, ob der 2-Pin-Verbinder korrekt sitzt oder versuchen Sie das andere Ende des Streifens.
Beschädigung der Kunststoffummantelung.
Vermeiden Sie Beschädigungen der äußeren Hülle, da dies ein elektrisches Risiko oder Brandgefahr darstellt.
Vor der Verwendung
- Trennen Sie das Gerät immer vom Stromnetz vor der Bearbeitung.
- Rollen Sie den Streifen vor der Inbetriebnahme vollständig ab.
- Identifizieren Sie die korrekten Schnittmarkierungen vor dem Kürzen.
- Stellen Sie sicher, dass die Endkappe fest sitzt.
Abbildungen und Diagramme
- Schritt 1: Identifikation der Schnittmarkierung.
- Schritt 2: Montage der Endkappe.
- Schritt 3: Korrekte Ausrichtung des 2-Pin-Verbinders.
- Schritt 4: Verbindung des Netzkabels mit dem 2-Pin-Verbinder.
