Bedienungsanleitung für Midas 0821-ACG 500 Series Parametric Equaliser 512
Schnellstartanleitung für den Midas 500 Series Parametric Equaliser 512. Enthält Informationen zur Installation im Rack, Bedienung der Frequenz- und Gain-Regler, BELL-Modus-Einstellungen sowie technische Spezifikationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument ist eine Schnellstartanleitung für den Midas 500 Series Parametric Equaliser 512. Es beschreibt die Installation in ein kompatibles 500-Serie-Rack-Gehäuse, die grundlegende Bedienung der Regler sowie technische Spezifikationen. Bitte beachten Sie, dass das Modul für den Betrieb in einem 500-Serie-Rack konzipiert ist, welches die Stromversorgung und Ein-/Ausgangsanschlüsse bereitstellt.
Installation
Stellen Sie sicher, dass das Rack-Gehäuse ausgeschaltet ist, bevor Sie das Modul installieren. Schieben Sie das 512-Modul vorsichtig in den Steckplatz, bis der hintere Anschluss korrekt in den mehrpoligen Stecker des Racks einrastet. Befestigen Sie das Modul anschließend mit zwei Schrauben an den oberen und unteren Schienen des Racks. Leere Steckplätze sollten mit Midas L1B-Blindplatten abgedeckt werden, um das Eindringen von Staub und Schmutz zu verhindern.
Bedienung
Das Modul verfügt über vier Frequenzbänder (Treble, Hi Mid, Lo Mid, Bass), die jeweils mit Frequenz- und Gain-Reglern ausgestattet sind. Die BELL-Schalter ermöglichen den Wechsel von der traditionellen Midas-Shelving-Charakteristik zu einem vollständig parametrischen Betrieb. Wenn der BELL-Modus aktiv ist, leuchtet die entsprechende LED am Schalter. Der Equaliser IN-Schalter aktiviert das Modul im Signalweg; bei Deaktivierung wird ein True-Bypass-Modus aktiviert, der auch bei ausgeschaltetem Rack das Signal direkt durchleitet.
Technische Daten
Das Modul bietet eine kontinuierliche Einstellung der Frequenzbereiche und eine Gain-Regelung von -15 dB bis +15 dB mit einer 0-dB-Mittelarretierung. Die Bandbreite ist im BELL-Modus von 0,1 bis 2 Oktaven einstellbar. Das Gerät benötigt eine Stromversorgung von +16 V und -16 V bei einem Verbrauch von 100 mA (3,2 W).

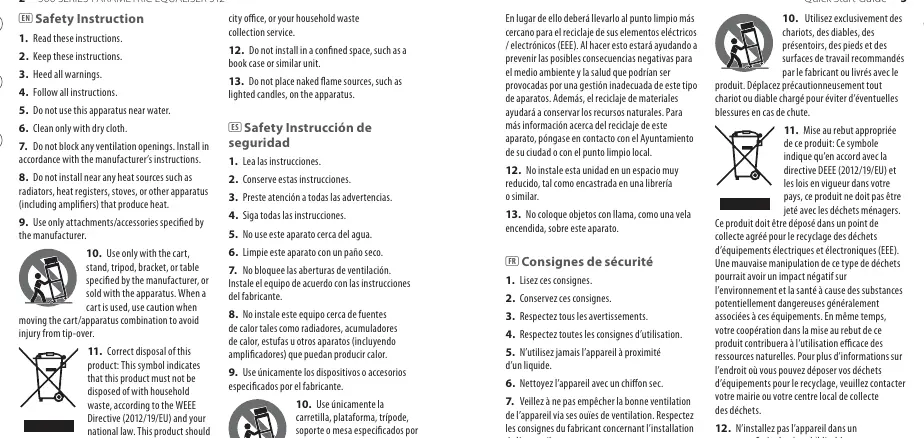

Sicherheitshinweise
Betreiben Sie das Gerät nicht in der Nähe von Wasser oder Wärmequellen. Blockieren Sie nicht die Belüftungsschlitze und installieren Sie das Gerät nicht in beengten Umgebungen wie Bücherregalen. Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.
Praktische Hilfe
Typische Probleme
Kein Signal durch das Modul
Prüfen Sie, ob der Equaliser IN-Schalter aktiviert ist (gelbe LED leuchtet). Stellen Sie sicher, dass das 500-Serie-Rack eingeschaltet ist.
Einschaltgeräusche (Power-on Thumps)
Das Modul verfügt über ein internes Relais, das den Ausgang nach dem Einschalten für 2 Sekunden stummschaltet. Warten Sie diese Zeit ab.
Vor der Verwendung
- Stellen Sie sicher, dass das 500-Serie-Rack ausgeschaltet ist.
- Prüfen Sie, ob das Modul korrekt in den mehrpoligen Anschluss des Racks eingeschoben wurde.
- Sichern Sie das Modul mit den zwei mitgelieferten Schrauben.
- Stellen Sie sicher, dass die korrekte Netzspannung für das Rack verwendet wird.
- Decken Sie ungenutzte Steckplätze mit Blindplatten ab.
Abbildungen und Diagramme
- Das Blockdiagramm zeigt den Signalfluss durch die vier EQ-Bänder und den True-Bypass-Schaltkreis.
Modellkompatibilität
- Entwickelt für 500-Serie-Rack-Gehäuse (z. B. Midas Legend L6 oder L10).
- Benötigt +16 V und -16 V Stromversorgung vom Rack.
