Bedienungsanleitung für das TC Electronic 000-CQB00-00010 NETHER OCTAVER Effektpedal
Schnellstartanleitung für das TC Electronic NETHER OCTAVER. Erfahren Sie, wie Sie das analoge Oktavpedal anschließen, die Regler für Oktaven und das trockene Signal einstellen und die Batterie wechseln.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das TC Electronic NETHER OCTAVER ist ein rein analoges Oktavpedal, das dem Originalsignal eine oder zwei Oktaven tiefer hinzufügt. Diese Anleitung dient der schnellen Inbetriebnahme und Konfiguration des Geräts. Stellen Sie sicher, dass Sie ein geeignetes 9-V-Netzteil verwenden, falls kein Batteriebetrieb gewünscht ist.
Anschlüsse und Bedienung
Das Pedal verfügt über folgende Bedienelemente und Anschlüsse:
- Input/Output jacks: Schließen Sie Ihre Gitarre an den INPUT und Ihren Verstärker an den OUTPUT mit 6,3-mm-Klinkenkabeln an.
- 9 V DC: Anschluss für ein optionales 9-V-Netzteil (nicht im Lieferumfang enthalten).
- Footswitch: Aktiviert oder deaktiviert den Effekt. Bei aktiviertem Pedal leuchtet die LED. Im deaktivierten Zustand arbeitet das Pedal im True-Bypass-Modus.
- Octave 2: Regelt die Lautstärke des Signals, das zwei Oktaven unter dem Eingangssignal liegt.
- Octave 1: Regelt die Lautstärke des Signals, das eine Oktave unter dem Eingangssignal liegt.
- Dry: Regelt die Lautstärke des ursprünglichen Eingangssignals.

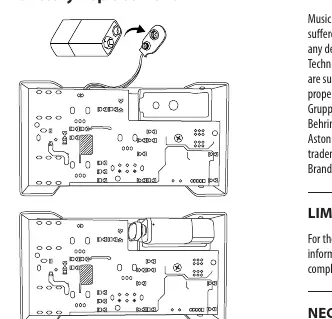

Batteriewechsel
Um die Batterie zu wechseln, öffnen Sie das Gehäuse gemäß der Abbildung in der Anleitung. Achten Sie darauf, das Gerät vom Stromnetz zu trennen, bevor Sie Wartungsarbeiten durchführen.
Technische Daten
Das Gerät arbeitet mit einer Standard-9-V-Gleichstromversorgung (Mitte negativ, >100 mA). Die Stromaufnahme beträgt 10 mA. Die Eingangsimpedanz liegt bei 500 kΩ, die Ausgangsimpedanz bei 100 kΩ. Die Abmessungen betragen 58 x 74 x 132 mm bei einem Gewicht von 0,5 kg.
Herstellerinformationen
TC Electronic
Praktische Hilfe
Typische Probleme
Kein Signal oder Effekt funktioniert nicht
Überprüfen Sie die Kabelverbindungen zwischen Gitarre, Pedal und Verstärker sowie die Stromversorgung (Batterie oder Netzteil).
LED leuchtet nicht
Stellen Sie sicher, dass das Pedal mit Strom versorgt wird und der Fußschalter betätigt wurde.
Vor der Verwendung
- Verwenden Sie ein 6,3-mm-Klinkenkabel für den Eingang.
- Verwenden Sie ein 6,3-mm-Klinkenkabel für den Ausgang zum Verstärker.
- Stellen Sie sicher, dass ein 9-V-Netzteil (Mitte negativ) oder eine eingelegte 9-V-Batterie vorhanden ist.
- Prüfen Sie, ob der Verstärker eingeschaltet und die Lautstärke aufgedreht ist.
Technische Daten in der Praxis
- Eingangsimpedanz (500 kΩ)
- Optimiert für den Anschluss passiver Gitarren-Tonabnehmer.
- Stromversorgung (9 V DC, Mitte negativ)
- Erfordert ein Standard-Gitarrenpedal-Netzteil mit negativer Polarität am inneren Kontakt.
Abbildungen und Diagramme

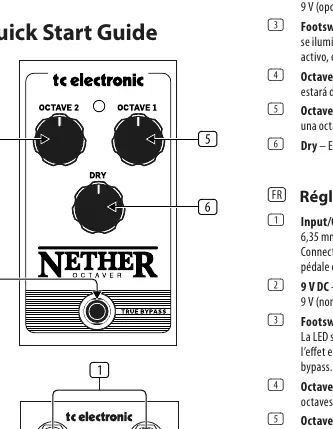

- Die Abbildung zeigt die Anordnung der Regler Octave 1, Octave 2 und Dry auf der Oberseite.
- Die Anschlüsse für Input, Output und 9V DC befinden sich an der Stirnseite des Pedals.
Modellkompatibilität
- Das Gerät ist für den Betrieb mit Standard-9-V-Gleichstromnetzteilen ausgelegt.
- Nicht für den Betrieb mit Wechselstromnetzteilen geeignet.
