Bedienungsanleitung für LIVARNO HOME LSLB 100 A2 LED-Außenstrahler

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für die sichere Installation und den Betrieb des LIVARNO HOME LSLB 100 A2 LED-Außenstrahlers. Das Gerät ist ausschließlich für den privaten Gebrauch im Außenbereich bestimmt und nicht für die Innenraumbeleuchtung geeignet. Bitte beachten Sie, dass der Strahler nicht dimmbar ist und das Gehäuse nicht geöffnet werden darf.

Montage

Die Montage muss durch eine autorisierte Elektrofachkraft erfolgen. Stellen Sie vor Beginn sicher, dass der Stromkreis spannungsfrei ist (Sicherung ausschalten).

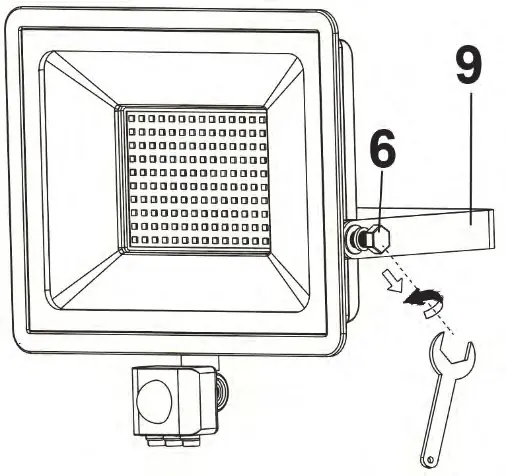

• Entfernen Sie den Montagebügel durch Lösen der seitlichen Schrauben.
• Nutzen Sie den Bügel als Schablone, um die Bohrlöcher an der Wand zu markieren.
• Bohren Sie die Löcher, setzen Sie die Dübel ein und befestigen Sie den Montagebügel.

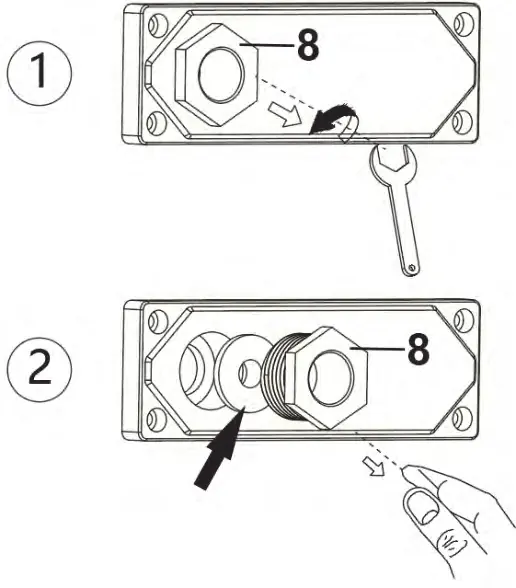

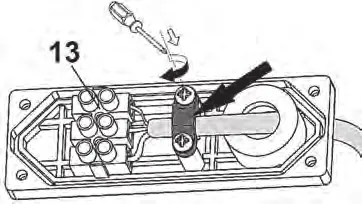

• Öffnen Sie den Anschlusskasten, führen Sie das Stromkabel durch die Kabelverschraubung und schließen Sie die Adern an die Klemmen an.
• Installieren Sie die Zugentlastung über dem Kabel.
• Verschließen Sie den Anschlusskasten und montieren Sie den Strahler am Bügel.
• Richten Sie den Strahler aus und ziehen Sie die Schrauben fest.

Inbetriebnahme und Einstellungen

Der Bewegungsmelder kann horizontal und vertikal ausgerichtet werden. Über die Regler am Sensorgehäuse können folgende Einstellungen vorgenommen werden:

• TIME (Leuchtdauer): Einstellbar von ca. 5 Sekunden bis 5 Minuten.
• SENS (Sensorempfindlichkeit): Regelt die Reichweite des Bewegungsmelders (max. 8 Meter).
• LUX (Lichtempfindlichkeit): Bestimmt, bei welcher Umgebungshelligkeit der Sensor reagiert.

Wartung und Reinigung

Das Gehäuse darf nicht geöffnet werden, da keine wartungsfreundlichen Teile enthalten sind. Reinigen Sie den Strahler nur mit einem trockenen oder leicht angefeuchteten Tuch. Verwenden Sie keine Lösungsmittel oder scharfen Reinigungsmittel.

Fehlerbehebung

• Licht geht nicht an: Prüfen Sie die Ausrichtung des Bewegungsmelders und lassen Sie den elektrischen Anschluss von einer Fachkraft prüfen.
• Licht schaltet schnell ein und aus: Entfernen Sie externe Lichtquellen oder reflektierende Oberflächen, die den Sensor stören könnten.
• Licht schaltet nicht aus: Entfernen Sie sich bewegende Objekte aus dem Erfassungsbereich oder befestigen Sie den Strahler an einem stabileren Ort, falls er durch Wind bewegt wird.
