Bedienungsanleitung für Linear Technology Demonstration Circuit 1171A

Wichtige Informationen aus der Anleitung

Das Demonstration Circuit 1171A ist ein synchroner Abwärtswandler (Buck Converter) mit dem LTC3851EGN. Diese Anleitung dient der schnellen Inbetriebnahme und Evaluierung des Boards. Beachten Sie unbedingt den Eingangsspannungsbereich von 4,5V bis 14V. Bei der Messung von Spannungsrippeln ist auf eine korrekte Oszilloskop-Tastkopf-Technik zu achten, um lange Masseleitungen zu vermeiden.

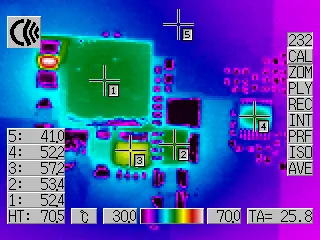

Beschreibung des Boards

Das Board ist in zwei Versionen erhältlich:

• DC1171A-A: Verwendet einen On-Board-Messwiderstand für die Stromrückkopplung.
• DC1171A-B: Verwendet eine DCR-Messschaltung, die den DCR des Induktors als Messelement nutzt, um Kosten und Platz zu sparen und die Effizienz bei Volllast um über 2% zu verbessern.

Das Board verfügt über einen internen 5V-Linearregler für die Vorspannung und einen Modus-Wahlschalter für CCM, Pulse-Skip oder Burst-Mode-Betrieb.

Schnellstart-Verfahren

1. Platzieren Sie die Jumper JP1, JP2 und JP3 in den gewünschten Positionen (siehe Tabelle 2 für Konfigurationsoptionen).
2. Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, und verbinden Sie das Netzteil mit den Vin- und GND-Anschlüssen.
3. Schalten Sie die Stromversorgung am Eingang ein.
4. Überprüfen Sie die Ausgangsspannung (Sollwert: 1,470V bis 1,530V).
5. Bei fehlender Ausgangsspannung trennen Sie die Last vorübergehend, um sicherzustellen, dass diese nicht zu hoch eingestellt ist.

Frequenzsynchronisation und Modusauswahl

Der Modus-Wahlschalter ermöglicht den Betrieb in CCM oder Pulse-Skip durch Ändern der Position von Jumper JP3. Für die Synchronisation mit einer externen Taktquelle müssen sowohl JP1 als auch JP3 angepasst werden. Für den Burst-Mode sind geringfügige Modifikationen auf dem Board erforderlich.

Rail-Tracking

Das Board ist für eine Soft-Start-Schaltung konfiguriert. Die Rampenrate des Soft-Starts kann durch Ändern des Wertes von C24 angepasst werden. Das Board kann zudem modifiziert werden, um eine externe Referenz zu verfolgen.

Messaufbau

Für korrekte Messungen der Eingangs- oder Ausgangsspannungsrippel sollte der Tastkopf direkt über die Vin- oder Vout- und GND-Anschlüsse gehalten werden. Vermeiden Sie lange Masseleitungen am Oszilloskop-Tastkopf.
