Bedienungsanleitung für Linear Technology Demo Circuit 1376A-A/-B

Schnellstartanleitung und technisches Handbuch für das Linear Technology Demo Circuit 1376A-A/-B Evaluierungsboard. Erfahren Sie, wie Sie das Board anschließen, die Software konfigurieren und Messungen durchführen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Demo Circuit 1376A-A/-B ist ein Evaluierungsboard für das LTC3555-1/LTC3555-3, ein hochintegriertes Power-Management- und Batterieladegerät-IC für Li-Ion/Polymer-Anwendungen. Das Board ist für USB-Anwendungen optimiert und bietet ein effizientes PowerPath-Management sowie drei DC/DC-Abwärtsregler. Die Evaluierung erfordert die QuikEval-Software und den Anschluss an ein DC590-Board.

Inbetriebnahme und Software-Einrichtung

Bevor Sie beginnen, stellen Sie sicher, dass Sie die Quick Start Procedure für das Demo Circuit 590 gelesen haben. Die Software-Einrichtung erfolgt wie folgt:

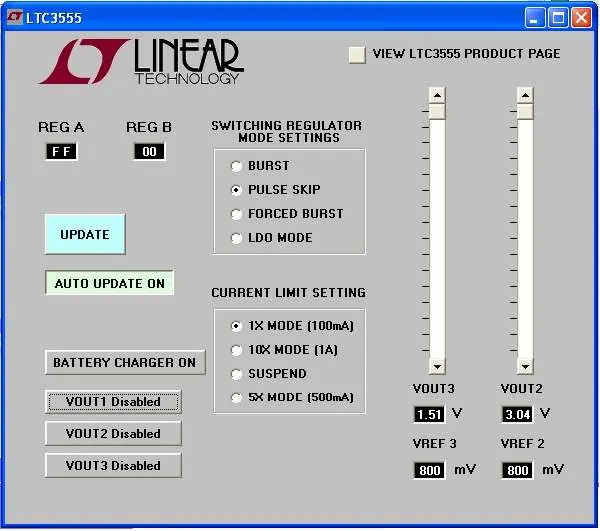

Grafische Benutzeroberfläche (GUI) für das LTC3555
Grafische Benutzeroberfläche (GUI) für das LTC3555
  1. Installieren Sie die QuikEval-Software gemäß dem DC590 Quick Start Guide.
  2. Verbinden Sie das DC1376A-Board mit dem DC590-Board und dem Host-PC.
  3. Starten Sie die QuikEval.exe. Die Software erkennt das Board automatisch und öffnet die grafische Benutzeroberfläche (GUI) für das LTC3555.

Hardware-Konfiguration und Messaufbau

Für den korrekten Betrieb und die Messung der Leistungsparameter sind spezifische Jumper-Einstellungen und Lastanschlüsse erforderlich:

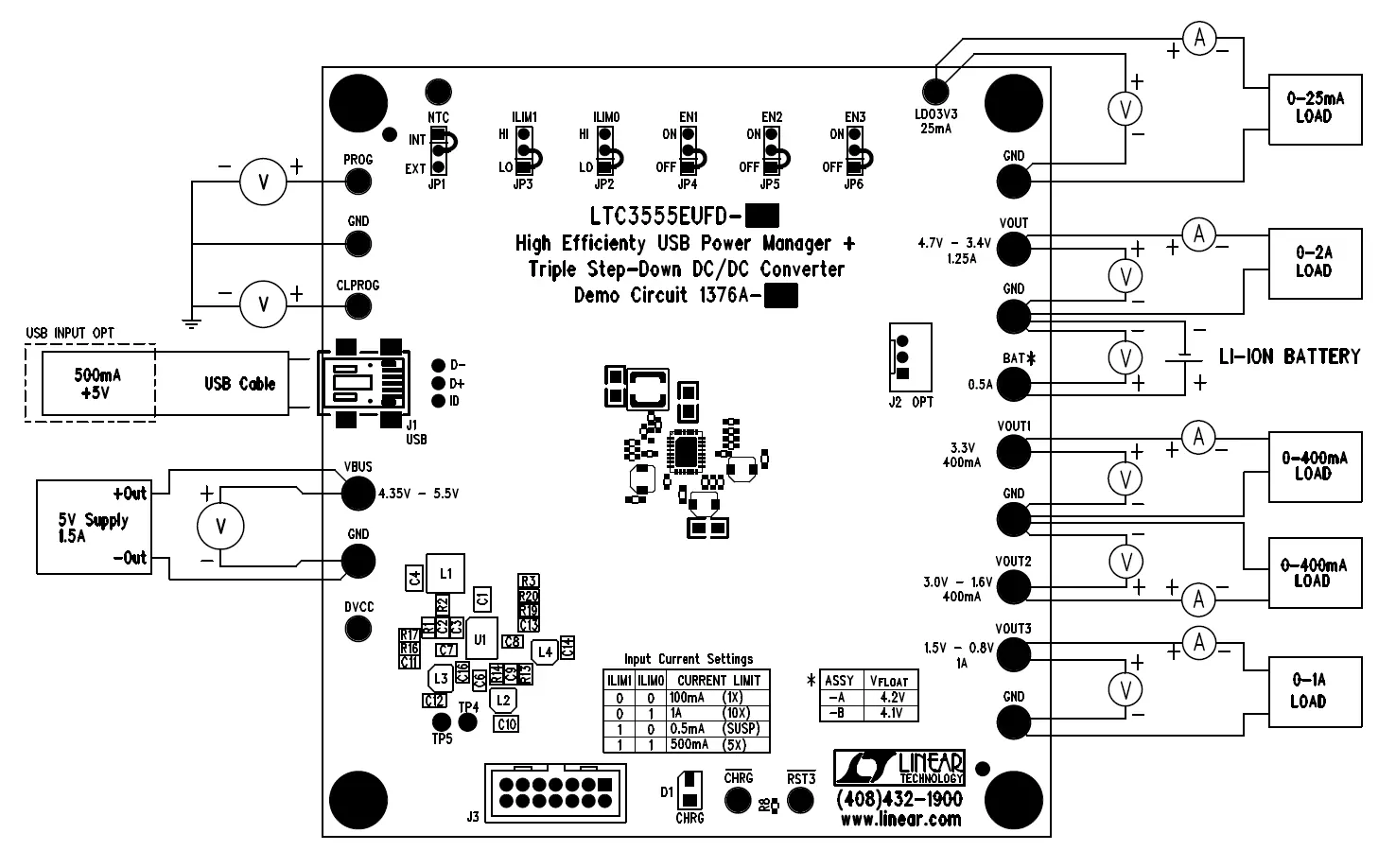

Messaufbau für das Demo Circuit 1376A
Messaufbau für das Demo Circuit 1376A
  • Jumper-Einstellungen: Setzen Sie JP1 (NTC) auf "INT" für das interne Widerstandsnetzwerk oder "EXT" für ein externes NTC. Die Jumper JP2 und JP3 steuern das Eingangsstromlimit (ILIM0, ILIM1).
  • Lastanschlüsse: Schließen Sie einstellbare Lasten an die Ausgänge LDO3V3, VOUT, VOUT1, VOUT2 und VOUT3 an, jeweils in Reihe mit einem Amperemeter. Verbinden Sie Voltmeter parallel zu den Ausgängen und GND.
  • Batterieanschluss: Verbinden Sie eine Li-Ion- oder Li-Polymer-Batterie mit den BAT- und GND-Terminals.

Verwenden Sie beim Messen von Spannungsrippeln kurze Masseleitungen am Oszilloskop-Tastkopf und messen Sie direkt an den VBUS- oder VOUT(x)- und GND-Terminals.

Anwendungshinweise

Das Board enthält RC-Netzwerke (C5, R26 sowie C15, R9, R10, R11), um Leitungsimpedanzen und Batterieeigenschaften zu simulieren. Diese sind besonders wichtig, wenn das Board ohne Batterie oder mit einem Batteriesimulator betrieben wird, um Instabilitäten zu vermeiden. Bei Verwendung eines USB-Kabels ist das Eingangs-Dämpfungsnetzwerk (C5, R26) in der Regel nicht erforderlich.

Praktische Hilfe

Typische Probleme

Oszillationen bei Verwendung eines Batteriesimulators

Verwenden Sie das RC-Netzwerk (C15, R9, R10, R11) auf dem Board, um die niedrige Impedanz einer echten Batterie zu simulieren.

Eingangsstromlimit überschritten

Wenn das Limit überschritten wird, wird automatisch Strom aus der Batterie entnommen, um VOUT zu versorgen.

Spannungsrippel-Messung ungenau

Vermeiden Sie lange Masseleitungen am Oszilloskop-Tastkopf. Messen Sie direkt an den VBUS/VOUT- und GND-Terminals.

Vor der Verwendung

  • Installieren Sie die QuikEval-Software.
  • Verbinden Sie das DC1376A mit dem DC590-Board.
  • Stellen Sie die Jumper JP1, JP2 und JP3 gemäß den Anforderungen ein.
  • Bereiten Sie einstellbare Lasten für die Ausgänge vor.
  • Stellen Sie sicher, dass keine USB-Quelle und externe Stromversorgung gleichzeitig angeschlossen sind.

Technische Daten in der Praxis

VBUS Input Supply Range
4.35V bis 5.5V für den Betrieb.

Abbildungen und Diagramme

  • Abbildung 1 zeigt die grafische Benutzeroberfläche (GUI) zur Steuerung der Regler-Modi und Stromlimits.
  • Abbildung 2 zeigt den korrekten Messaufbau mit Lasten, Voltmetern und Amperemetern.

Modellkompatibilität

  • Das Board ist für Li-Ion- oder Li-Polymer-Batterien ausgelegt.
  • Die LTC3555-1 und LTC3555-3 ICs unterscheiden sich in der regulierten Batteriespannung (VFLOAT).
