Das AP3928 EV1 Evaluation Board ist ein nicht isolierter Abwärtsregler (Buck-Topologie) für Haushaltsgeräte. Wichtiger Sicherheitshinweis: Das Board ist nicht isoliert. Berühren Sie keine elektrischen Verbindungen während des Betriebs, da diese mit Hochspannung gekoppelt sind.

Schnellstartanleitung

Das Board ist werkseitig auf 18V/550mA voreingestellt.
Stellen Sie sicher, dass die AC-Stromquelle ausgeschaltet oder getrennt ist, bevor Sie Verbindungen herstellen.
Verbinden Sie die AC-Leitungsdrähte mit den Anschlüssen L und N auf der linken Seite des Boards.
Schalten Sie die AC-Hauptstromversorgung ein.
Messen Sie die Spannung an den Anschlüssen +V und GND, um sicherzustellen, dass die Ausgangsspannung 18V beträgt.

Produktbeschreibung

Das AP3928 ist ein netzunabhängiger Universal-AC-Eingangs-Abwärtsregler, der eine genaue Konstantspannung (CV) liefert. Es zeichnet sich durch niedrigen Standby-Stromverbrauch, hohe Effizienz bei geringer Last und exzellentes dynamisches Ansprechverhalten aus.

Technische Spezifikationen

Eingangsspannung: 85V bis 265V AC (Universal)
Ausgangsspannung: 18V (±5% Toleranz)
Maximaler Ausgangsstrom: 600mA (Nennstrom 550mA)
Standby-Stromverbrauch:
Betriebstemperatur: -20°C bis 85°C

Schutzfunktionen

Das Board verfügt über integrierte Schutzmechanismen:

OTP: Übertemperaturschutz
OLP: Überlastschutz
OLD: Open-Loop-Erkennung
SCP: Kurzschlussschutz

Systemtests und Leistung

Die Dokumentation enthält detaillierte Testergebnisse zu:

Eingangs- und Ausgangscharakteristik: Standby-Leistung, Effizienz, Last- und Leitungsregelung.
Schlüssel-Leistungstests: Startzeit, Anstiegszeit, Spannungsbelastung des internen MOSFETs, Ausgangsrauschen und dynamisches Ansprechverhalten.
EMI-Scan: Das System erfüllt die Anforderungen von EN55022 Klasse B mit mehr als 6dB Spielraum.

Praktische Hilfe

Typische Probleme

Keine Ausgangsspannung

Überprüfen Sie die AC-Eingangsverbindungen an L und N und stellen Sie sicher, dass die Stromversorgung eingeschaltet ist.

Instabile Ausgangsspannung

Überprüfen Sie die Lastbedingungen; das Board ist für einen Nennstrom von 550mA ausgelegt.

Vor der Verwendung

Stellen Sie sicher, dass die AC-Quelle ausgeschaltet ist.
Überprüfen Sie die Verkabelung an den L- und N-Anschlüssen.
Stellen Sie sicher, dass die Ausgangslast innerhalb der Spezifikationen liegt (max. 600mA).
Verwenden Sie ein Multimeter zur Messung der Ausgangsspannung an +V und GND.

Technische Daten in der Praxis

Eingangsspannung: 85V bis 265V AC (Universal).
Ausgangsspannung: 18V (±5% Toleranz).
Ausgangsstrom: 550mA Nennstrom, maximal 600mA.
Standby-Leistung: <30mW bei Nulllast.

Abbildungen und Diagramme

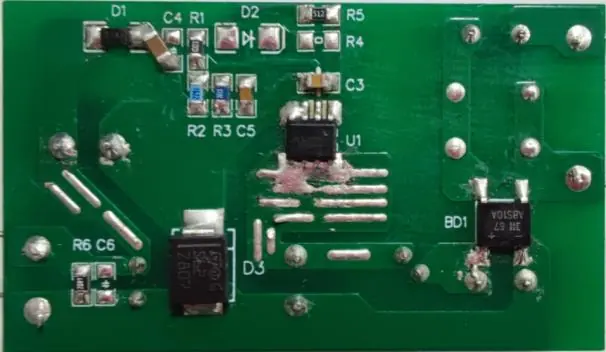

Figure 1/2: Top- und Bottom-Ansicht des Boards.
Figure 3: Schaltplan des Evaluation Boards.
Figure 4/5: PCB-Layout-Ansichten.

Modellkompatibilität

Nicht isoliertes Board; hohe Spannungsgefahr.
Geeignet für Haushaltsgeräte wie Ventilatoren, Reiskocher, Klimaanlagen.
