Bedienungsanleitung für Leitner 00-20LJCH-1809 Jerry Can Holder
Erfahren Sie, wie Sie den Leitner Jerry Can Holder sicher montieren und verwenden. Dieser Leitfaden enthält Installationsschritte, Sicherheitshinweise und Wartungstipps für Ihr Trägersystem.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient der korrekten Montage und sicheren Verwendung des Leitner Jerry Can Holders (Modell 00-20LJCH-1809). Die Installation erfordert grundlegende Kenntnisse im Umgang mit Handwerkzeugen und nimmt etwa eine Stunde in Anspruch. Beachten Sie unbedingt die Belastungsgrenzen und die Anweisungen zur sicheren Befestigung, um Schäden am Fahrzeug oder am Trägersystem zu vermeiden.
Montage und Installation
Vor Beginn der Montage sollte ein weicher Untergrund (z. B. Teppich oder Decken) ausgelegt werden, um Kratzer an den Bauteilen zu vermeiden. Die Installation erfordert einen Drehmomentschlüssel, eine T40 Torx-Nuss und einen 13-mm-Schlüssel.
- Entfernen Sie das Side Kick-Panel des Trägersystems.
- Befestigen Sie den Jerry Can Holder mit den mitgelieferten 8 M8x20 Schrauben und 8 M8 Sicherungsmuttern an der Side Kick-Platte.
- Ziehen Sie alle 8-mm-Schrauben mit einem Drehmoment von 16 ft-lb (ca. 21,7 Nm) fest. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
Sicherung des Kanisters
Stellen Sie sicher, dass der Haken des Haltegurts vollständig eingerastet ist, bevor Sie den Verschluss sichern. Der Verschluss muss individuell an Ihren Kanister angepasst werden, da dies werkseitig nicht voreingestellt ist.
Sicherheitshinweise und Nutzung
Die maximale Belastung beträgt 150 lbs (ca. 68 kg) im Gelände und 300 lbs (ca. 136 kg) auf befestigten Straßen. Diese Grenzwerte sind jedoch immer den Empfehlungen des Fahrzeugherstellers untergeordnet. Überprüfen Sie vor jeder Fahrt alle Knöpfe, Schrauben, Gurte und Schlösser auf festen Sitz. Vermeiden Sie Fahrten mit hohen Geschwindigkeiten im Gelände, da dies zu Schäden führen kann, die nicht von der Garantie abgedeckt sind. Schlösser sollten regelmäßig mit Graphit oder Trockenschmiermittel gepflegt werden.
Kontakt
Bei Fragen oder Garantieansprüchen wenden Sie sich bitte an den Leitner Designs Kundenservice unter 949-395-3049 oder per E-Mail an [email protected].
Herstellerinformationen
Leitner Designs
Praktische Hilfe
Typische Probleme
Verschluss lässt sich nicht sicher schließen
Der Verschluss ist ab Werk nicht eingestellt. Passen Sie die Spannung des Haltegurts individuell an Ihren Kanister an.
Schrauben lösen sich oder sind beschädigt
Überprüfen Sie regelmäßig alle Verbindungen auf Anzeichen von Korrosion oder Ermüdung und ziehen Sie diese mit maximal 16 ft-lb fest.
Vor der Verwendung
- Untergrund mit Teppich oder Decken abdecken
- Drehmomentschlüssel, T40 Torx-Nuss und 13-mm-Schlüssel bereitlegen
- Side Kick-Panel vor der Montage entfernen
- Alle 8 Schrauben mit 16 ft-lb festziehen
- Haken des Haltegurts vor dem Schließen prüfen
Technische Daten in der Praxis
- Max. Belastung (Off-Road)
- 150 lbs (ca. 68 kg)
- Max. Belastung (On-Road)
- 300 lbs (ca. 136 kg)
- Anzugsdrehmoment
- 16 ft-lb für alle 8-mm-Schrauben
Abbildungen und Diagramme

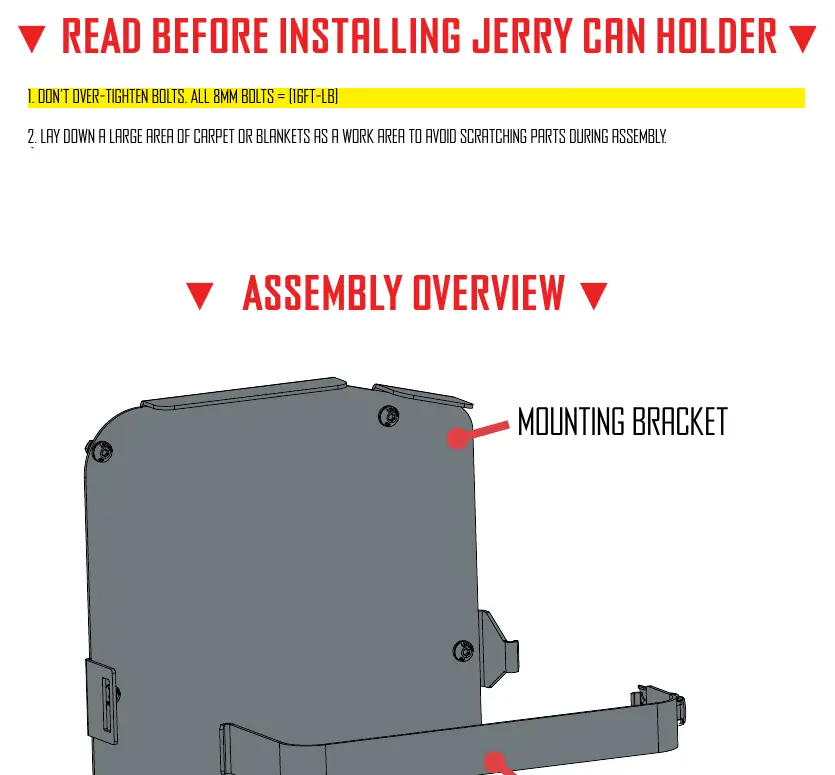

- Die Montage erfolgt durch Verschraubung des Halters direkt an der Side Kick-Platte.
- Der Haltegurt verfügt über einen Haken und einen Verschluss, die beide korrekt eingerastet sein müssen.
Modellkompatibilität
- Die maximale Belastung des Trägers ist immer durch die maximale Dachlast des Fahrzeugs begrenzt.
- Nicht für andere Zwecke als die vorgesehene Lastaufnahme verwenden.
