Montageanleitung für Leitner 00-GRLBA-1761 Ineos Grenadier Dachscheinwerferhalterung
Schnelle Installationsanleitung für die Leitner 00-GRLBA-1761 Dachscheinwerferhalterung. Enthält Montageschritte, Werkzeuganforderungen und Sicherheitshinweise für den Ineos Grenadier.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Leitner 00-GRLBA-1761 Dachscheinwerferhalterung für den Ineos Grenadier. Die Montage erfordert grundlegende Kenntnisse im Umgang mit Handwerkzeugen und dauert etwa 15-20 Minuten. Beachten Sie unbedingt, dass alle 8mm-Schrauben mit einem Drehmoment von 14 ft-lb angezogen werden müssen, um Schäden durch zu festes Anziehen zu vermeiden.
Montage und Installation
Zur Installation der Halterung am Dach des Ineos Grenadier gehen Sie wie folgt vor:
- Entfernen Sie die bereits installierte M8-Schraube mit einem T40-Torx-Schlüssel.
- Platzieren Sie die Halterung und befestigen Sie diese mit der zuvor entfernten Schraube.
- Montieren Sie den gewünschten Scheinwerfer unter Verwendung der mitgelieferten M8-Schraube und der M8-Sicherungsmutter.
Sicherheit und Nutzungshinweise
Um die Sicherheit und Langlebigkeit des Systems zu gewährleisten, beachten Sie bitte folgende Punkte:
- Überschreiten Sie niemals die maximale Traglast (250 lbs im Gelände, 500 lbs auf der Straße). Beachten Sie dabei immer die vom Fahrzeughersteller vorgegebenen Grenzwerte.
- Vermeiden Sie Fahrten mit hoher Geschwindigkeit im Gelände, da dies das Trägersystem und das Fahrzeug beschädigen kann.
- Überprüfen Sie vor jeder Fahrt alle Knöpfe, Schrauben, Riemen und Schlösser auf festen Sitz.
- Beachten Sie lokale Gesetze bezüglich überstehender Ladung sowie die geänderte Fahrzeughöhe bei der Durchfahrt von Parkhäusern oder unter Brücken.
- Schlösser sollten regelmäßig mit Graphit oder Trockenschmiermittel gepflegt werden.
Garantie und Kontakt
Das Produkt verfügt über eine zweijährige Garantie ab Kaufdatum auf Material- und Verarbeitungsfehler. Bei Garantieansprüchen oder Fragen wenden Sie sich bitte an den Leitner Designs Kundenservice unter 949-395-3049 oder per E-Mail an [email protected].
Herstellerinformationen
Leitner Designs
Praktische Hilfe
Typische Probleme
Beschädigung durch zu festes Anziehen
Alle 8mm-Schrauben müssen mit exakt 14 ft-lb angezogen werden.
Schäden durch hohe Geschwindigkeit im Gelände
Vermeiden Sie Hochgeschwindigkeitsfahrten im Gelände, da diese nicht von der Garantie abgedeckt sind.
Schwergängige Schlösser
Regelmäßig mit Graphit oder Trockenschmiermittel behandeln.
Vor der Verwendung
- Prüfen Sie, ob die Halterung für Ihr Fahrzeugmodell geeignet ist (Fit Guide).
- Stellen Sie sicher, dass alle Schrauben und Schlösser fest angezogen sind.
- Überprüfen Sie die Ladung an Zwischenstopps auf festen Sitz.
- Stellen Sie sicher, dass lange Ladung vorne und hinten am Fahrzeug gesichert ist.
Technische Daten in der Praxis
- Drehmoment 8mm Schrauben
- 14 ft-lb (ca. 19 Nm) für sicheren Halt ohne Materialschäden.
- Maximale Traglast (Off-Road)
- 250 lbs (ca. 113 kg) maximale Belastung im Gelände.
- Maximale Traglast (On-Road)
- 500 lbs (ca. 227 kg) maximale Belastung auf befestigten Straßen.
Abbildungen und Diagramme
- Die Montage erfolgt durch Austausch der vorhandenen M8-Schraube gegen die Halterung.

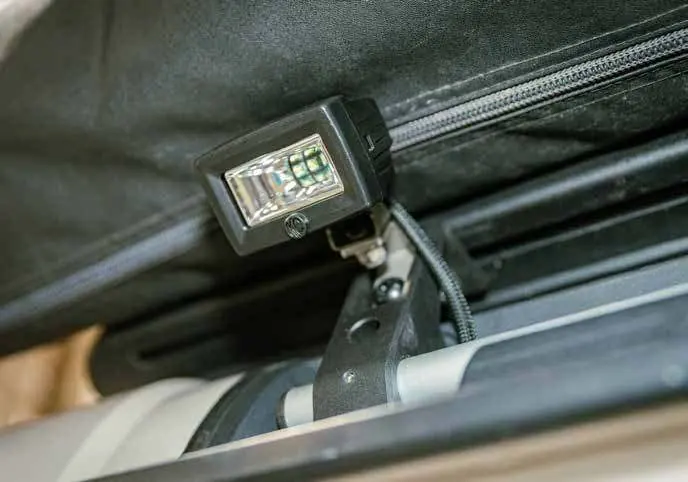

- Die mitgelieferte M8-Schraube und Sicherungsmutter dienen zur Befestigung des Scheinwerfers an der Halterung.
Modellkompatibilität
- Die maximale Traglast des Trägers ist immer untergeordnet gegenüber der vom Fahrzeughersteller empfohlenen maximalen Dachlast.
