Bedienungsanleitung für das USB-Mikrofon KRUX EPIC 1000S

Schnelle Anleitung für das KRUX EPIC 1000S USB-Mikrofon. Erfahren Sie, wie Sie das Mikrofon installieren, die RGB-Beleuchtung steuern, die Stummschaltung nutzen und die Gain-Einstellungen anpassen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Anschluss des Mikrofons an den USB-Port Seite 2 Montage des Mikrofons auf dem Ständer Seite 3 Details und Bedienelemente Seite 3 Steuerung der RGB-Beleuchtung Seite 4 Stummschaltanzeige Seite 4

Wichtige Informationen aus der Anleitung

Das KRUX EPIC 1000S ist ein Kondensatormikrofon mit Nierencharakteristik, das für eine Vielzahl von Geräten geeignet ist. Die Installation erfolgt per Plug-and-Play über USB. Das Mikrofon verfügt über eine integrierte RGB-Beleuchtung, eine Stummschaltfunktion sowie einen Gain-Regler und einen Kopfhöreranschluss. Achten Sie bei der Inbetriebnahme auf die korrekte Montage des Ständers und des Pop-Filters.

Lieferumfang

  • Mikrofon mit Shock-Mount (Spinne)
  • Metallständer
  • USB-C-Adapter
  • Pop-Filter
  • USB-Kabel
  • Bedienungsanleitung

Technische Spezifikationen

  • Mikrofontyp: Kondensator
  • Richtcharakteristik: Kardioid (Niere)
  • Anschluss: USB Typ-C
  • Abtastrate: 24 bit / 192 kHz
  • Frequenzbereich: 30 - 20 000 Hz
  • Gewicht: 122 g
  • Kompatibilität: Windows, MacOS, Linux, Android (mit OTG), PS4/5

Installation

Verbinden Sie das Mikrofon direkt mit einem freien USB-Port Ihres Computers oder Geräts unter Verwendung des mitgelieferten USB-Kabels. Für die Nutzung mit Android-Geräten ist ein OTG-Adapter erforderlich, sofern das Gerät die OTG-Funktion unterstützt.

Anschluss des Mikrofons an den USB-Port
Anschluss des Mikrofons an den USB-Port

Montage

Schrauben Sie das Mikrofon auf den mitgelieferten Metallständer. Der Pop-Filter kann am Mikrofongehäuse befestigt werden. Achten Sie darauf, die Arretierungsschrauben festzuziehen, um einen sicheren Halt zu gewährleisten.

Montage des Mikrofons auf dem Ständer
Montage des Mikrofons auf dem Ständer

Bedienung und Einstellungen

Das Mikrofon bietet folgende Steuerungsmöglichkeiten:

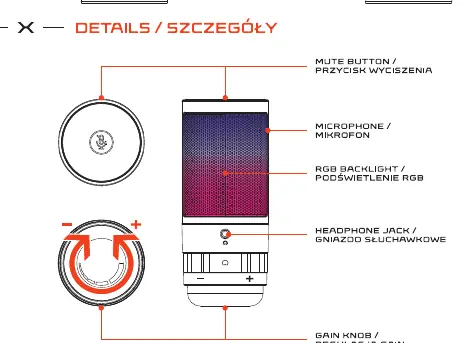

Details und Bedienelemente
Details und Bedienelemente

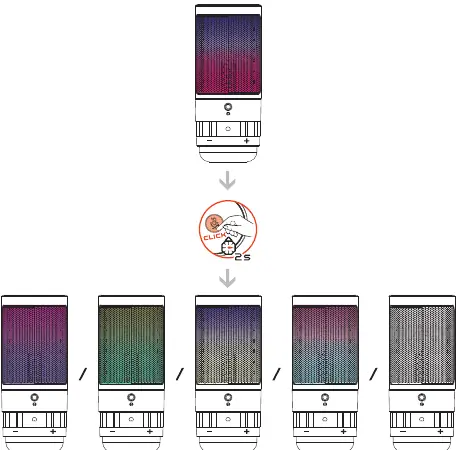

Steuerung der RGB-Beleuchtung
Steuerung der RGB-Beleuchtung
Stummschaltanzeige
Stummschaltanzeige
  • Stummschaltung (Mute): Drücken Sie kurz auf die Taste oben am Mikrofon, um das Mikrofon stummzuschalten. Die LED leuchtet rot, wenn das Mikrofon stummgeschaltet ist.
  • RGB-Beleuchtung: Halten Sie die Taste oben am Mikrofon für 2 Sekunden gedrückt, um zwischen verschiedenen Beleuchtungsmodi zu wechseln oder die Beleuchtung auszuschalten.
  • Gain-Regler: Nutzen Sie den Drehregler an der Unterseite des Mikrofons, um die Empfindlichkeit (Gain) anzupassen.
  • Kopfhöreranschluss: Schließen Sie Ihre Kopfhörer direkt an das Mikrofon an, um das Audiosignal in Echtzeit zu überwachen.

Sicherheitshinweise

Das Gerät enthält Kleinteile, die verschluckt werden können (nicht für Kinder unter 5 Jahren geeignet). Vermeiden Sie extreme Temperaturschwankungen. Sollte das Gerät extremen Temperaturen ausgesetzt gewesen sein, warten Sie ca. 30 Minuten, bis sich die Temperatur stabilisiert hat, bevor Sie es in Betrieb nehmen. Schützen Sie das Gerät vor übermäßiger Feuchtigkeit und Staub.

Praktische Hilfe

Typische Probleme

Mikrofon wird vom Computer nicht erkannt

Überprüfen Sie die USB-Verbindung und stellen Sie sicher, dass der USB-Port ausreichend Strom liefert. Testen Sie ggf. einen anderen USB-Anschluss.

Android-Kompatibilität

Stellen Sie sicher, dass Ihr Android-Gerät die OTG-Funktion unterstützt und verwenden Sie einen entsprechenden OTG-Adapter.

Klangqualität oder Störgeräusche

Stellen Sie sicher, dass das Mikrofon nicht zu nah an Störquellen steht und die Gain-Einstellung nicht übersteuert ist.

Vor der Verwendung

  • Prüfen Sie, ob alle Teile des Lieferumfangs vorhanden sind.
  • Montieren Sie das Mikrofon sicher auf dem Metallständer.
  • Warten Sie nach einem Transport bei kalten Temperaturen ca. 30 Minuten, bis sich das Gerät akklimatisiert hat.
  • Verbinden Sie das Mikrofon per USB-Kabel mit dem Zielgerät.
  • Stellen Sie sicher, dass die Stummschaltung (LED-Anzeige) deaktiviert ist, wenn Sie aufnehmen möchten.

Technische Daten in der Praxis

Kardioid (Niere)
Das Mikrofon nimmt Schall hauptsächlich von vorne auf und blendet Hintergrundgeräusche von hinten aus.
24 bit / 192 kHz
Hohe Auflösung für professionelle Audioaufnahmen.

Abbildungen und Diagramme

  • Die Montageanleitung zeigt den Zusammenbau des Mikrofons mit dem Ständer und die Befestigung des Pop-Filters.
  • Die Detailansicht zeigt die Position der Stummschalttaste, des Kopfhöreranschlusses und des Gain-Reglers.

Modellkompatibilität

  • Kompatibel mit Windows, MacOS, Linux, PS4/5.
  • Android-Kompatibilität erfordert OTG-Adapter und OTG-fähiges Gerät.
