Montageanleitung für Spidey 2-in-1 Laufrad
Detaillierte Montageanleitung für das Spidey 2-in-1 Laufrad. Erfahren Sie, wie Sie das Laufrad sicher aufbauen, zwischen Balance-Bike und Dreirad wechseln und das Produkt warten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Spidey 2-in-1 Laufrad kann als klassisches Laufrad oder als Dreirad montiert werden. Es ist für Kinder unter 3 Jahren mit einem Maximalgewicht von 20 kg geeignet. S. 1
Wichtigste Schritte
- Montage der Hinterräder (Option I oder II) S. 2
Erste Inbetriebnahme
- Sitzhöhe anpassen, bevor das Kind fährt. S. 1
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reinigung mit feuchtem Tuch oder Schwamm. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Maximalgewicht | 20 kg | Maximale Belastungsgrenze | S. 1 |
Wo es im PDF steht
- Sicherheit und Teileliste S. 1
- Montageschritte S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Spidey 2-in-1 Laufrad ist für Kinder unter 3 Jahren konzipiert. Es dient der Entwicklung von Gleichgewicht, Koordination und Lenkfähigkeit. Bitte beachten Sie folgende Sicherheitsrichtlinien:
- Maximalgewicht: 20 kg.
- Aufsicht: Ständige Aufsicht durch Erwachsene erforderlich.
- Schutzausrüstung: Tragen Sie immer einen Helm sowie Knie-, Ellbogen- und Handgelenkschoner.
- Untergrund: Nur auf ebenen Flächen verwenden. Nicht auf Straßen, Treppen oder steilen Hügeln fahren.
- Nutzung: Nur für eine Person gleichzeitig. Nicht für Stunts oder Tricks geeignet.
- Prüfung: Vor jeder Fahrt Schrauben und Reifen auf festen Sitz und guten Zustand prüfen.

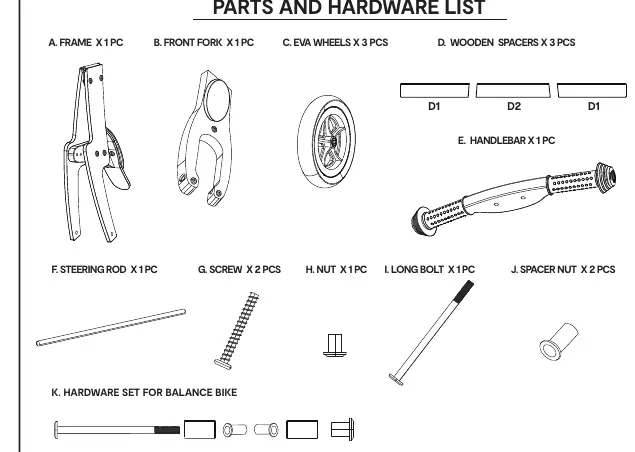

Lieferumfang
Überprüfen Sie den Inhalt des Pakets auf Vollständigkeit und Schäden. Folgende Teile sind enthalten:
- Rahmen (A), Vorderradgabel (B), 3x EVA-Räder (C), 3x Holz-Distanzstücke (D)
- Lenker (E), Lenkstange (F), 2x Schrauben (G), Mutter (H), lange Schraube (I), 2x Distanzmuttern (J)
- Hardware-Set für Laufrad (K) und Hardware-Set für Dreirad (L)
Montageanleitung
Die Montage sollte nur durch Erwachsene erfolgen. Achten Sie auf Kleinteile (Erstickungsgefahr).

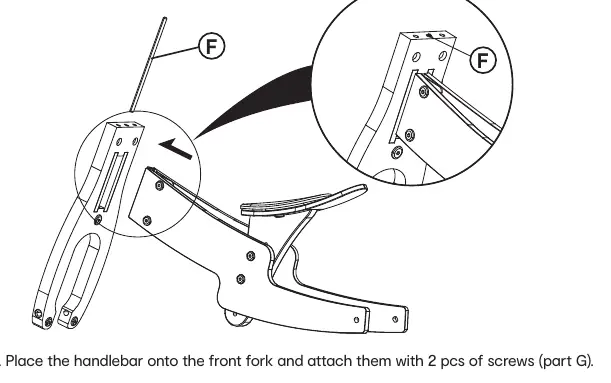

- Lenkstange: Ziehen Sie die vormontierte Lenkstange (F) aus der Vorderradgabel. Achten Sie darauf, die Halteschraube in der Mitte der Gabel nicht zu verstellen.
- Rahmen: Setzen Sie den Rahmen in die Vorderradgabel ein und führen Sie die Lenkstange (F) durch die Öffnung, bis sie vollständig sitzt.
- Lenker: Platzieren Sie den Lenker auf der Vorderradgabel und befestigen Sie ihn mit den 2 Schrauben (G).
- Vorderrad: Befestigen Sie das Vorderrad an der Gabel mit der langen Schraube (I), der Mutter (H) und den 2 Distanzmuttern (J).

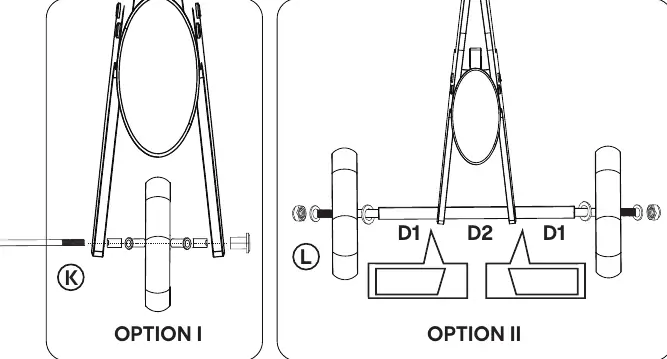

- Hinterräder: Es gibt zwei Montageoptionen:
- Option I (Laufrad): Montieren Sie nur ein Hinterrad mit dem Hardware-Set (K).
- Option II (Dreirad): Montieren Sie zwei Hinterräder mit dem Hardware-Set (L) und den Holz-Distanzstücken (D).
Hinweis: Achten Sie besonders auf die Position der Holz-Distanzstücke. Verwenden Sie Inbusschlüssel oder Schraubenschlüssel, um die Muttern auf beiden Seiten gleichzeitig festzuziehen.
Wartung und Pflege
- Reinigen Sie das Laufrad mit einem feuchten Tuch oder Schwamm.
- Schützen Sie das Laufrad vor Staub, Feuchtigkeit, Wasser sowie extremen Temperaturen.
Herstellerinformationen
Kmart Australia
Praktische Hilfe
Typische Probleme
Lenker wackelt oder ist locker
Prüfen Sie, ob die beiden Schrauben (G) am Lenker fest angezogen sind.
Hinterräder sitzen nicht fest oder wackeln
Stellen Sie sicher, dass die Holz-Distanzstücke (D) korrekt positioniert sind und die Muttern auf beiden Seiten gleichzeitig festgezogen wurden.
Vor der Verwendung
- Maximalgewicht von 20 kg nicht überschritten
- Schutzausrüstung (Helm, Protektoren) angelegt
- Alle Schrauben und Muttern fest angezogen
- Reifen auf festen Sitz geprüft
- Sichere Umgebung (keine Straßen, keine Treppen) gewählt
- Sitzhöhe an die Körpergröße des Kindes angepasst
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Maximalgewicht
- Das Laufrad ist für ein Gewicht von bis zu 20 kg ausgelegt.
- Altersgruppe
- Empfohlen für Kinder unter 3 Jahren.
Abbildungen und Diagramme
- Option I: Montage als Laufrad mit einem Hinterrad.
- Option II: Montage als Dreirad mit zwei Hinterrädern und Distanzstücken.
Modellkompatibilität
- Nur auf ebenen Flächen verwenden.
- Nicht für Stunts oder Tricks geeignet.
