Montageanleitung für Studio Easel 161cm
Detaillierte Montageanleitung für das Studio Easel 161cm. Diese Anleitung führt Sie durch den Aufbau mit einer vollständigen Hardware-Liste und klaren Montageschritten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dies ist eine Montageanleitung für das Studio Easel 161cm. Sie enthält eine Hardware-Liste und eine 6-stufige Aufbauanleitung. S. 1
Wichtigste Schritte
- Montage der Grundstruktur (K, I, J, L) mit Schrauben A und Exzenterverbindern D. S. 1
- Befestigung der Teile M, N und H mit Schrauben B/C, Unterlegscheiben F und Flügelmuttern E. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Modell | Studio Easel 161cm | Produktbezeichnung | S. 1 |
Wo es im PDF steht
- Montageanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung enthält alle notwendigen Schritte für den Aufbau des Studio Easel 161cm. Bitte stellen Sie vor Beginn sicher, dass alle in der Hardware-Liste aufgeführten Teile vorhanden sind. Verwenden Sie den mitgelieferten Inbusschlüssel für die Montage. Achten Sie darauf, die Schrauben während der Montage nicht zu fest anzuziehen, bis der gesamte Rahmen stabil steht.
Hardware-Liste

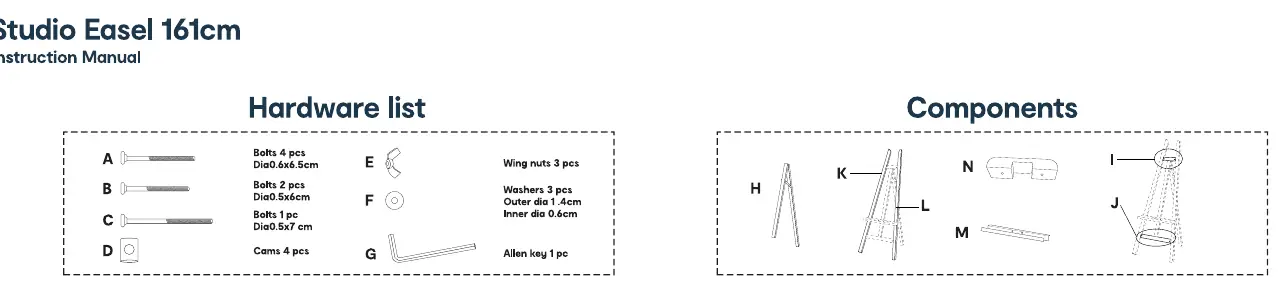

- A: 4x Schrauben (Durchmesser 0,6 x 6,5 cm)
- B: 2x Schrauben (Durchmesser 0,5 x 6 cm)
- C: 1x Schraube (Durchmesser 0,5 x 7 cm)
- D: 4x Exzenterverbinder (Cams)
- E: 3x Flügelmuttern
- F: 3x Unterlegscheiben (Außendurchmesser 1,4 cm, Innendurchmesser 0,6 cm)
- G: 1x Inbusschlüssel
Komponenten
Das Set besteht aus den Bauteilen H, I, J, K, L, M und N, die gemäß der Anleitung zusammengefügt werden.
Schritt-für-Schritt-Montageanleitung
Schritt 1

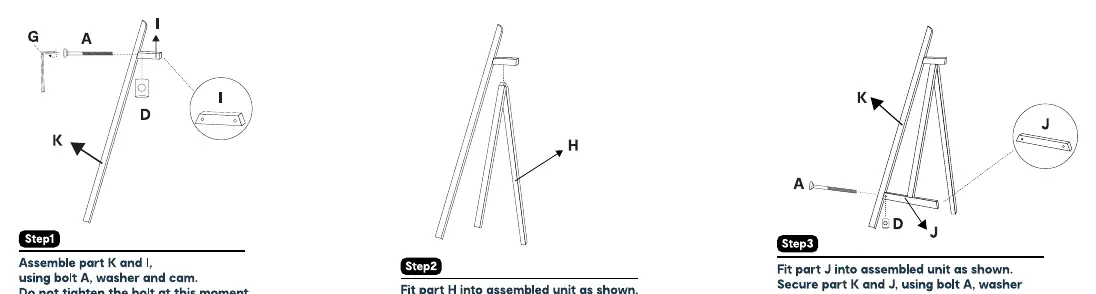

Montieren Sie Teil K und I unter Verwendung der Schrauben A und der Exzenterverbinder D. Ziehen Sie die Schrauben in diesem Schritt noch nicht vollständig fest.
Schritt 2
Setzen Sie Teil H in die bereits montierte Einheit ein.
Schritt 3
Bringen Sie Teil J an der Einheit an. Verwenden Sie dazu die Schraube A, eine Unterlegscheibe und einen Exzenterverbinder D. Auch hier die Schraube noch nicht vollständig festziehen.
Schritt 4

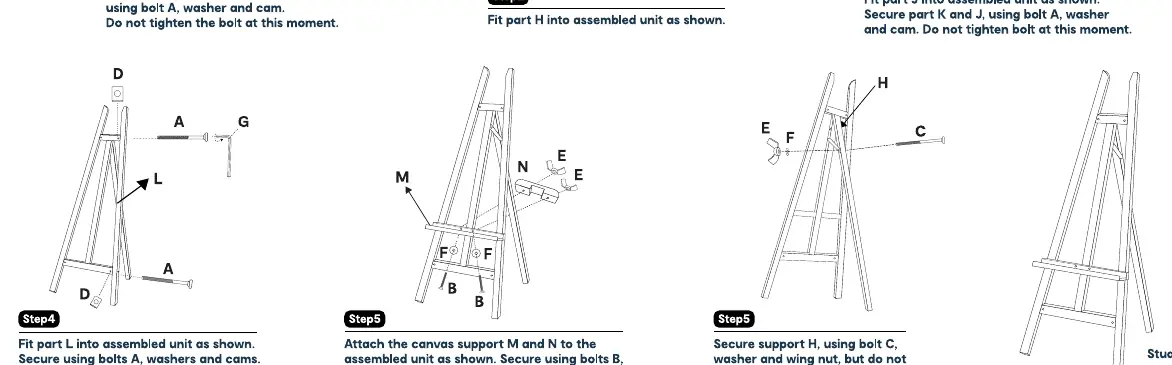

Setzen Sie Teil L in die Einheit ein. Sichern Sie es mit den Schrauben A, Unterlegscheiben und Exzenterverbindern D. Ziehen Sie nun alle Schrauben mit dem Inbusschlüssel fest.
Schritt 5
Befestigen Sie die Teile M und N an der Einheit. Verwenden Sie dazu die Schrauben B, Unterlegscheiben F und Flügelmuttern E. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen.
Schritt 6
Sichern Sie Teil H mit der Schraube C, einer Unterlegscheibe F und einer Flügelmutter E. Ziehen Sie die Schraube nicht zu fest an. Die Montage ist nun abgeschlossen.
Herstellerinformationen
Kmart Australia
Praktische Hilfe
Typische Probleme
Instabile Konstruktion
Überprüfen Sie, ob alle Schrauben (A, B, C) korrekt angezogen wurden. Stellen Sie sicher, dass die Exzenterverbinder (D) richtig sitzen.
Schrauben lassen sich nicht festziehen
Stellen Sie sicher, dass Sie den mitgelieferten Inbusschlüssel (G) verwenden und die Schrauben nicht verkantet sind.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang anhand der Hardware-Liste.
- Stellen Sie sicher, dass Sie eine ebene Arbeitsfläche haben.
- Verwenden Sie den mitgelieferten Inbusschlüssel.
- Ziehen Sie die Schrauben erst am Ende der Montage vollständig fest, um die Ausrichtung zu erleichtern.
- Vermeiden Sie es, die Schrauben zu fest anzuziehen, um das Material nicht zu beschädigen.
Abbildungen und Diagramme
- Die Anleitung verwendet Buchstaben (A-G) für Hardware und (H-N) für Komponenten, um die Zuordnung in den Schritten zu erleichtern.
- Die Abbildungen zeigen die korrekte Ausrichtung der Exzenterverbinder (D) und Schrauben.
