Bedienungsanleitung für KegLand Benchy Carbon 12V/24V Zapfanlage
Schnelle Hilfe und Bedienungsanleitung für das KegLand Benchy Carbon 12V/24V Zapfsystem. Erfahren Sie mehr über Installation, Temperaturregelung, Fehlercodes und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das KegLand Benchy Carbon ist ein mobiles Zapfsystem. Beachten Sie unbedingt die Sicherheitshinweise: Halten Sie 100 mm Abstand zu den Lüftungsschlitzen, vermeiden Sie externe Wärmequellen und betreiben Sie das Gerät nur auf ebenen Flächen (maximal 20 Grad Neigung). Verwenden Sie ausschließlich das von KegLand gelieferte Netzteil, um Schäden am Wechselrichter zu vermeiden.
Installation und Anforderungen
Das Gerät benötigt eine stabile, ebene Fläche. Achten Sie auf ausreichende Belüftung. Schließen Sie das Gerät nicht an ungeeignete Stromquellen wie Standard-Batterieladegeräte oder DC-Generatoren an, es sei denn, diese wurden von KegLand geliefert.
Temperaturregelung
Die Temperatur wird über den ESC-961neo Controller gesteuert. Drücken Sie "set", um das Menü aufzurufen, und verwenden Sie die Pfeiltasten zur Anpassung. Stellen Sie die Temperatur nicht unter 0°C ein, um ein Einfrieren des Getränks zu verhindern.
DC-Stromversorgung
Bei Betrieb über Batterie ist die Kabeldicke entscheidend. Verwenden Sie reines Kupferkabel. Längere Kabel erfordern einen größeren Querschnitt. Das System arbeitet in zwei Spannungsbereichen: 9,6V bis 18V DC oder 21,3V bis 31,5V DC. Bei Spannungen zwischen 18V und 21,3V ist ein Step-Down-Modul erforderlich.
Zapfen und Systemaufbau
Montieren Sie die Zapfhähne an den vorderen Anschlüssen. Verbinden Sie die EVABarrier-Schläuche mit den 8mm-Bulkhead-Anschlüssen. Achten Sie auf saubere Schnitte an den Schlauchenden. Der CO2-Druck sollte basierend auf der Umgebungstemperatur und dem gewünschten Karbonisierungsgrad eingestellt werden. Passen Sie bei Bedarf die Länge der Getränkeleitung an, um die Durchflussrate zu regulieren.
Reinigung und Wartung
Verwenden Sie nur von KegLand zugelassene Reiniger (z.B. StellarClean) und Desinfektionsmittel (z.B. StellarSan). Reinigen Sie die Leitungen mit einem Gas-freien Ball-Lock-Reinigungsset. Verwenden Sie für die Außenreinigung Homebright Edelstahlreiniger.
Fehlercodes
- 1x Blinken: Spannungsfehler (Eingangsspannung außerhalb des Bereichs).
- 2x Blinken: Lüfterfehler (Strom > 1A).
- 3x Blinken: Kompressor-Startfehler (Rotor blockiert oder Druck zu hoch).
- 4x Blinken: Mindestdrehzahlfehler.
- 5x Blinken: Thermischer Fehler der Elektronik.
- 6x Blinken: Controller-Hardwarefehler.
Praktische Hilfe
Typische Probleme
Getränk gefriert
Temperatur nicht unter 0°C einstellen.
Fehlercode 1 (Spannungsfehler)
Eingangsspannung prüfen; liegt außerhalb des zulässigen Bereichs.
Fehlercode 3 (Kompressor-Startfehler)
Rotor auf Blockade prüfen oder Systemdruck senken (über 6 bar).
Schlauch rutscht aus Anschluss
Schlauch fest in die Öffnung drücken und Sitz durch leichtes Ziehen prüfen.
Vor der Verwendung
- 100mm Freiraum um die Lüftungsschlitze sicherstellen
- Gerät auf ebener Fläche aufstellen (max. 20° Neigung)
- Nur von KegLand gelieferte Stromversorgung verwenden
- EVABarrier-Schläuche sauber und gerade zuschneiden
- CO2-Druck gemäß Karbonisierungstabelle einstellen
Technische Daten in der Praxis
- 12V/24V Betrieb
- Unterstützt zwei Spannungsbereiche: 9.6V-18V DC oder 21.3V-31.5V DC.
Abbildungen und Diagramme

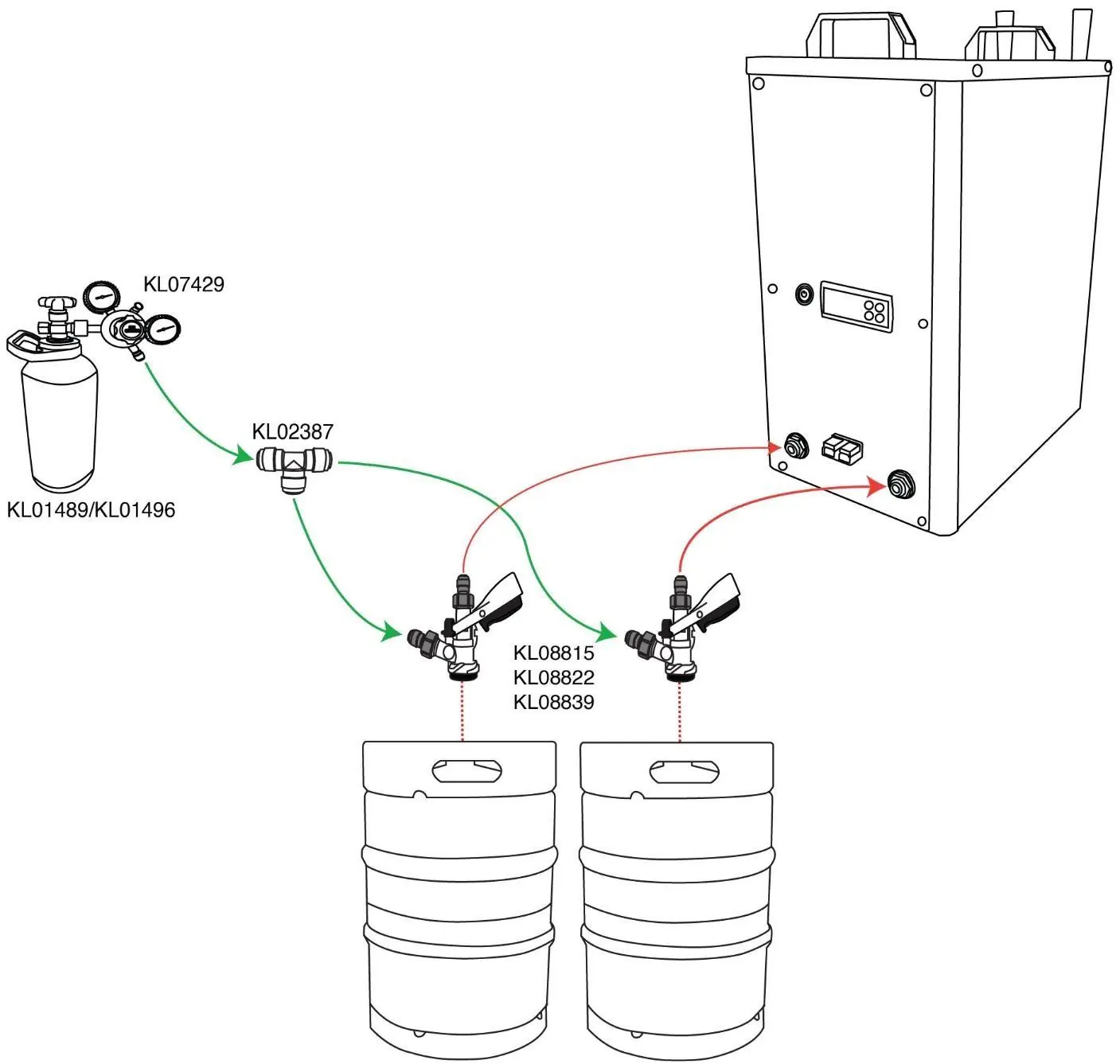

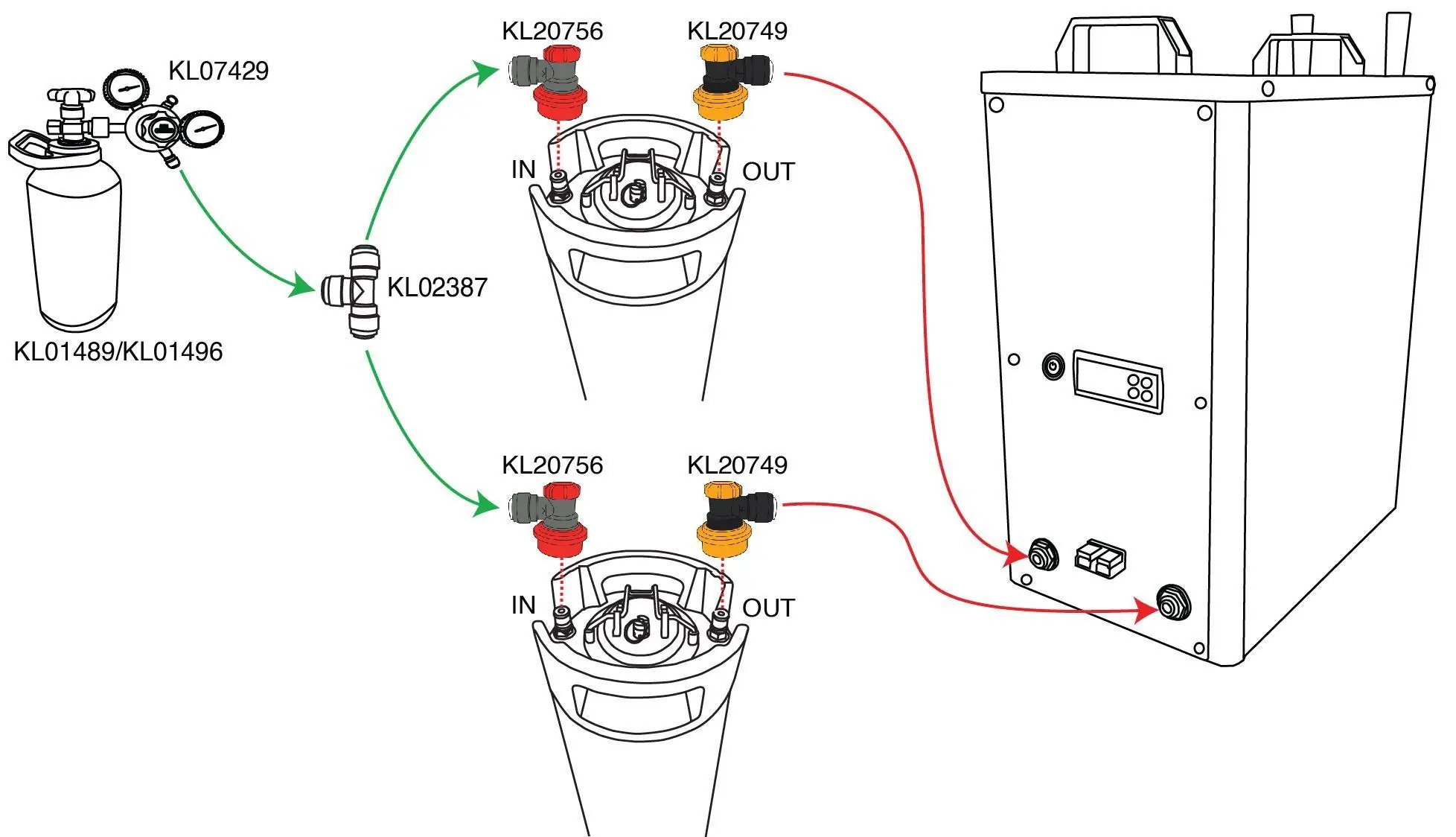

- Die Anleitung enthält Schaltpläne für den Anschluss an Ball-Lock-Kegs und kommerzielle Kegs.

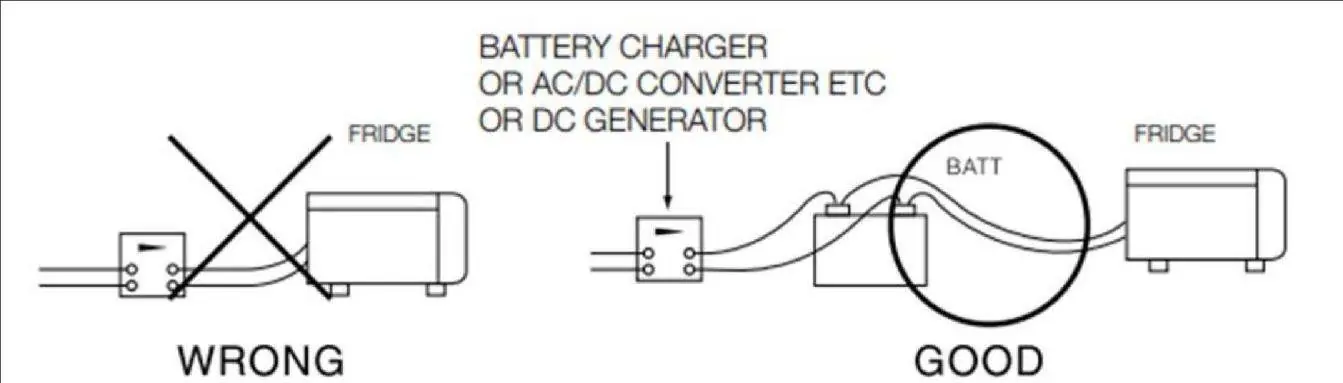

- Die DC-Verkabelung zeigt die korrekte Verbindung zwischen Batterie, Stromquelle und Kühleinheit.
Modellkompatibilität
- Nicht kompatibel mit Standard-Batterieladegeräten ohne KegLand-Zulassung.
- Erfordert bei 18V-21.3V DC ein zusätzliches Step-Down-Modul.
