Umrüstungsanleitung für BrewZilla 100L von Einphasen- auf Dreiphasenstrom
Erfahren Sie, wie Sie Ihr BrewZilla 100L Brausystem von Einphasen- auf Dreiphasenstrom umrüsten. Diese Anleitung enthält wichtige Sicherheitshinweise, Verkabelungsschritte und Prüfverfahren für Elektriker.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Sicherheitshinweise
Diese Umrüstung darf ausschließlich von einer qualifizierten Elektrofachkraft durchgeführt werden. Unsachgemäße Installation kann zu schweren Verletzungen oder Schäden am Gerät führen.
Stromverbrauch und Voraussetzungen
Das BrewZilla 100L verfügt über drei Heizelemente mit jeweils ca. 2200 Watt, was einer Gesamtheizleistung von 6600 Watt entspricht. Bei Verwendung einer 220-240V AC Stromquelle kann das Brausystem mit einem 32A Einphasenstecker betrieben werden. Wenn Ihr Standort über einen Dreiphasenanschluss verfügt, kann die Last auf alle drei Phasen verteilt werden.
Vorbereitung der Umrüstung
Trennen Sie das Brausystem vollständig von der Stromversorgung. Drehen Sie das Gerät um und entfernen Sie die Abdeckung des elektrischen Gehäuses an der Unterseite.
Verkabelung und Anschluss
Auf der Platine befinden sich drei Anschlüsse, die mit H1, H2 und H3 gekennzeichnet sind. Diese sind mit den drei aktiven Seiten der Heizelemente verbunden.
- Entfernen Sie die Überbrückungskabel, die H1, H2 und H3 verbinden.
- Entfernen Sie das Einphasenkabel und installieren Sie das neue Dreiphasenkabel durch die Kabelverschraubung. Verwenden Sie in der Regel ein 2,5 mm² Dreiphasenkabel (prüfen Sie die Anforderungen mit Ihrem Elektriker).

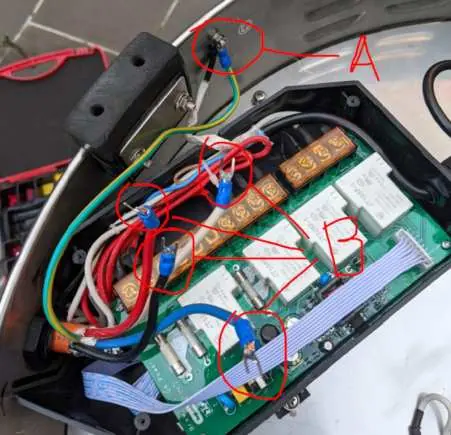

- Verbinden Sie den Ringkabelschuh mit der Erdung und sichern Sie diesen am Gehäuse des BrewZilla.
- Versehen Sie die drei aktiven Phasen und den Neutralleiter mit Gabelkabelschuhen.
Anschlussbelegung
Die Farbcodierung kann je nach Land variieren. In Australien gilt: Rot (Phase 1), Weiß (Phase 2), Blau (Phase 3), Schwarz (Neutralleiter). Prüfen Sie die lokalen Vorschriften für die korrekte Zuordnung.
- Phase 1 an H1
- Phase 2 an H2
- Phase 3 an H3
- Neutralleiter an N3
Abschluss und Prüfung

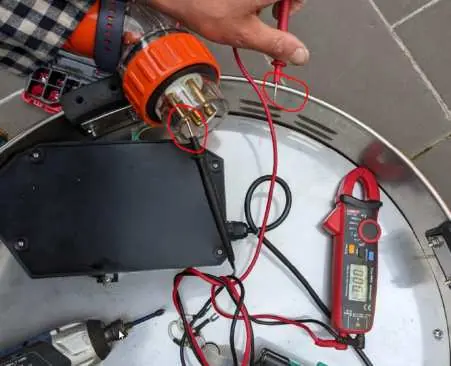

Bringen Sie die Abdeckung des elektrischen Gehäuses wieder an. Verwenden Sie ein Multimeter, um die Durchgängigkeit zwischen dem Gehäuse des BrewZilla und der Erdung am Stecker zu prüfen. Der Widerstand sollte nahe 0 Ohm liegen.
Praktische Hilfe
Typische Probleme
Unsicherheit über Kabelquerschnitt
In der Regel wird ein 2,5 mm² Dreiphasenkabel benötigt, dies muss jedoch von einem Elektriker vor Ort bestätigt werden.
Farbcodierung der Kabel
Die Farben für Phase und Neutralleiter variieren je nach Land. Prüfen Sie die lokalen Vorschriften, welche Farben für aktive Phasen und Neutralleiter verwendet werden.
Vor der Verwendung
- Gerät vollständig von der Stromversorgung trennen
- Qualifizierte Elektrofachkraft für die Durchführung beauftragen
- Multimeter zur Prüfung der Erdung bereitstellen
- Passende Gabel- und Ringkabelschuhe für die Verkabelung bereithalten
Technische Daten in der Praxis
- Gesamtheizleistung
- 6600 Watt (3 x 2200 Watt)
- Widerstand Erdung
- Sollte nach der Umrüstung nahe 0 Ohm liegen (Durchgangsprüfung)
Abbildungen und Diagramme
- H1, H2, H3 Anschlüsse auf der Platine
- Erdungspunkt am Gehäuse
- Anschluss der Phasen und des Neutralleiters
Modellkompatibilität
- Nur für BrewZilla 100L
- Umrüstung erfordert einen verfügbaren Dreiphasenstromanschluss am Standort
