Bedienungsanleitung für JBL On Air Control 2.4G Wireless-Lautsprechersystem
Detaillierte Bedienungsanleitung für das JBL On Air Control 2.4G Wireless-Lautsprechersystem. Erfahren Sie mehr über Anschlüsse, Wandmontage, ID-Code-Einstellungen und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das JBL On Air Control 2.4G ist ein drahtloses Lautsprechersystem. Verbinden Sie den Sender mit Ihrer Audioquelle, stellen Sie den gleichen ID-Code (1-4) an Sender und aktivem Lautsprecher ein und schließen Sie die Lautsprecher an die Stromversorgung an. S. 4, 6, 8
Wichtigste Schritte
- ID-Code anpassen S. 8
- Wandmontage durchführen S. 9
Erste Inbetriebnahme
- Strom anschließen und auf RF-Lock warten S. 6, 7
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Interferenzen oder Verbindungsabbruch
Ändern Sie den ID-Code-Kanal am Sender und am aktiven Lautsprecher.
S. 8Wartung und Reset
- Reinigung und Wartung S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Verstärkerleistung | 15 Watt pro Kanal | Ausgangsleistung der Lautsprecher. | S. 11 |
| RF-Frequenz | 2.4GHz | Drahtlose Übertragungsfrequenz. | S. 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 3
- Anschlüsse S. 5, 6, 7
- Wandmontage S. 9, 10
- Technische Daten S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das JBL On Air Control 2.4G ist ein drahtloses Lautsprechersystem. Für einen störungsfreien Betrieb ist es entscheidend, dass der Sender und der aktive Lautsprecher auf denselben ID-Code (1-4) eingestellt sind. Stellen Sie sicher, dass die Antenne des Senders nach oben ausgerichtet ist. Die LED-Anzeigen am aktiven Lautsprecher geben Auskunft über den Status: Grün bedeutet Betriebsbereit (RF-Lock), Rot bedeutet Standby, und Orange zeigt an, dass der lokale Eingang ausgewählt ist.
Lieferumfang
- Sender-Modul mit Netzteil
- Aktiver Lautsprecher (linker Kanal) mit Netzteil
- Passiver Lautsprecher (rechter Kanal)
- Fernbedienung
- Wandhalterungen für Sender und Lautsprecher
- Verbindungskabel (RCA-RCA, RCA-Miniklinke) und Lautsprecherkabel
Anschlüsse
Das System kann auf zwei Arten verwendet werden:
- Anwendung 1 (Heimkino): Anschluss an die Surround-Preamp-Ausgänge eines A/V-Receivers.
- Anwendung 2 (Remote-Standorte): Anschluss an Preamp-Ausgänge oder Kopfhörerausgänge von Audioquellen (z. B. Computer, tragbare Player).
Verbinden Sie den aktiven Lautsprecher mit dem passiven Lautsprecher über das mitgelieferte Lautsprecherkabel. Achten Sie dabei strikt auf die Polarität (+ an +, - an -).
Bedienung und Einstellungen
Lautstärkeregelung: Bei Heimkino-Anwendungen wird die Lautstärke primär über den A/V-Receiver gesteuert. Bei anderen Quellen kann die Fernbedienung des JBL-Systems zur Feinabstimmung genutzt werden.
Lokaler Eingang: Der aktive Lautsprecher verfügt über einen 3,5-mm-Klinkeneingang auf der Rückseite. Sie können eine lokale Audioquelle direkt anschließen und über die Taste an der Fernbedienung zwischen dem drahtlosen Signal und dem lokalen Eingang umschalten.
Subwoofer-Ausgang: Ein Subwoofer kann über den Sub-Out-Anschluss am aktiven Lautsprecher angeschlossen werden. Beachten Sie, dass dieser Ausgang nicht gefiltert ist; der Subwoofer sollte über ein eigenes Low-Pass-Crossover verfügen.
Wandmontage
Die mitgelieferten Halterungen sind ausschließlich für die Wandmontage vorgesehen. Eine Deckenmontage wird nicht empfohlen. Verwenden Sie bei der Montage der Lautsprecher unbedingt das mitgelieferte Sicherungsseil, um ein Herunterfallen zu verhindern. Die Montage sollte nur auf festem Untergrund (z. B. Holzständer) erfolgen; bei Trockenbauwänden sind geeignete Dübel erforderlich.
Wartung
Reinigen Sie die Gehäuse mit einem weichen, trockenen Tuch. Überprüfen Sie die Kabelverbindungen mindestens einmal jährlich auf festen Sitz und Sauberkeit.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Kein Ton oder Verbindungsabbruch
Überprüfen Sie, ob Sender und aktiver Lautsprecher auf denselben ID-Code eingestellt sind. Stellen Sie sicher, dass die Antenne aufrecht steht.
Störungen im Betrieb
Ändern Sie den ID-Code-Kanal am Sender und am aktiven Lautsprecher auf eine andere Position.
LED leuchtet rot
Das System befindet sich im Standby-Modus, da kein Signal empfangen wird.
Vor der Verwendung
- ID-Code-Schalter an Sender und Lautsprecher auf die gleiche Nummer (1-4) stellen.
- Antenne am Sender vollständig nach oben ausrichten.
- Polarität des Lautsprecherkabels prüfen (+ an +, - an -).
- Stromversorgung für Sender und aktiven Lautsprecher anschließen.
- Sicherungsseil bei Wandmontage korrekt anbringen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Frequenzbereich
- 80Hz – 20kHz (Frequenzgang der Lautsprecher).
- Verstärkerleistung
- 15 Watt pro Kanal.
Abbildungen und Diagramme

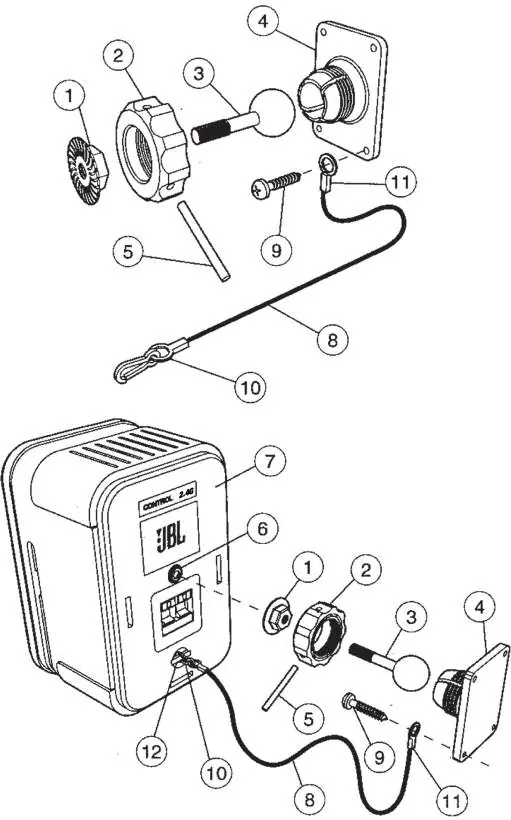

- Explosionszeichnung der Wandhalterung zeigt die korrekte Reihenfolge von Mutter, Kugelgelenk und Sicherungsseil.
- Verkabelungsdiagramme zeigen den Anschluss an Surround-Preamp-Ausgänge oder tragbare Geräte.
Modellkompatibilität
- Nicht für Deckenmontage geeignet.
- Subwoofer-Ausgang ist nicht gefiltert (benötigt Subwoofer mit eigenem Crossover).
- Nur für die Verwendung mit den mitgelieferten oder kompatiblen Wandhalterungen vorgesehen.
