Dieses Dokument dient als technisches Service-Handbuch für die Lautsprechermodelle JBL Control 1X, 1Xtreme und One. Es enthält essenzielle Daten für Techniker und Anwender, einschließlich elektrischer Spezifikationen, Schaltpläne, einer Explosionszeichnung der Komponenten sowie detaillierter Anweisungen für die Wartung und den Austausch der Treiber.

Technische Spezifikationen

  • Nennimpedanz: 8 Ohm
  • Maximale Verstärkerleistung: 80 Watt
  • Frequenzgang: 80 Hz – 20 kHz
  • Empfindlichkeit: 89 dB (2,83 V bei 1 Meter)
  • Übergangsfrequenz: 4000 Hz
  • Abmessungen: 228 mm x 155 mm x 139 mm
  • Gewicht: 4,7 kg (pro Paar)

Schaltplan und Verkabelung

Der Schaltplan zeigt die interne Verkabelung der Frequenzweiche (C1006X) mit dem Hochtöner (C1002X) und dem Tieftöner (C1003X). Achten Sie beim Anschluss auf die korrekte Polarität der Kabel (schwarz/rot) gemäß dem Diagramm.

Schaltplan der Frequenzweiche und Verkabelung
Schaltplan der Frequenzweiche und Verkabelung

Wartung und Reparatur

Die Treiber (Woofer und Tweeter) sind mit dem vorderen Gehäuseteil verklebt. Für den Ausbau ist ein vorsichtiges Vorgehen erforderlich.

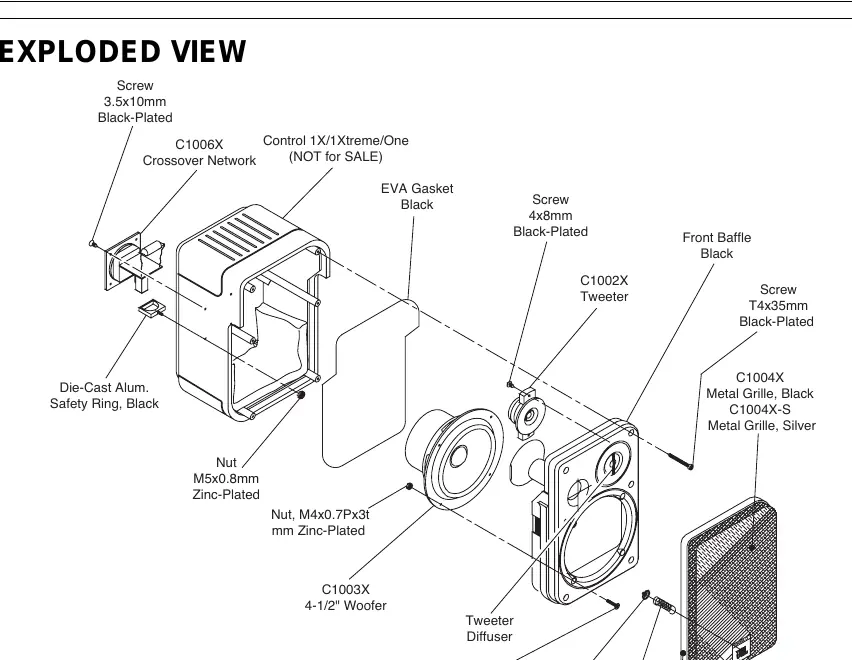

Explosionszeichnung der Lautsprecherkomponenten
Explosionszeichnung der Lautsprecherkomponenten

Ausbau der Treiber

  1. Entfernen Sie das Frontgitter.
  2. Lösen Sie die sechs Inbusschrauben, die die vordere Schallwand am Gehäuse halten.
  3. Trennen Sie die Schallwand vom Gehäuse und lösen Sie die FASTON-Steckverbinder.
  4. Tieftöner: Entfernen Sie die vier Maschinenschrauben. Verwenden Sie eine Heißluftpistole (750°), um den Bereich um den Korb zu erwärmen, bis sich der Kleber löst.
  5. Hochtöner: Entfernen Sie die zwei Kreuzschlitzschrauben. Erwärmen Sie den Bereich um die Kavität mit der Heißluftpistole, bis der Kleber nachgibt. Achten Sie darauf, den kleinen transparenten Diffusor nicht zu verlieren.

Vorsicht: Zu viel Hitze an einer Stelle kann die Schallwand verformen.

Einbau der Treiber

Beim Wiedereinbau muss auf den äußeren Rand der Treiber eine neue Schicht Kleber aufgetragen werden. Empfohlen wird Silikondichtmittel oder Gummi-Metall-Zement.

Herstellerinformationen

JBL

Markenprofil

Praktische Hilfe

Typische Probleme

Treiber lässt sich nicht aus dem Gehäuse lösen

Der Treiber ist mit dem Gehäuse verklebt. Verwenden Sie eine Heißluftpistole (750°), um den Kleber vorsichtig zu erwärmen und zu lösen.

Verzerrter Klang oder Ausfall eines Treibers

Prüfen Sie die Verkabelung gemäß dem Schaltplan auf lose Verbindungen oder defekte Lötstellen an der Frequenzweiche.

Vor der Verwendung

  • Prüfen Sie, ob der Verstärker für eine Impedanz von 8 Ohm ausgelegt ist.
  • Stellen Sie sicher, dass die Verstärkerleistung 80 Watt nicht dauerhaft überschreitet.
  • Halten Sie für Reparaturen geeigneten Kleber (Silikon oder Gummi-Metall-Zement) bereit.
  • Verwenden Sie für den Ausbau der Treiber eine Heißluftpistole.
