Bedienungsanleitung für JBL Club Serie Subwoofer-Gehäuse

Detaillierte Anleitung zur Installation und zum Anschluss der JBL Club Serie Subwoofer-Gehäuse (1000P, 1000D, 1200P, 1200D). Enthält Sicherheitshinweise, Verkabelungspläne und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Informationen für die Installation und den Betrieb der JBL Club Serie Subwoofer-Gehäuse, einschließlich der Modelle Club 1000P, Club 1000D, Club 1200P und Club 1200D. Es wird dringend empfohlen, die Installation von einem qualifizierten Fachmann durchführen zu lassen, um eine optimale Leistung und Sicherheit zu gewährleisten.

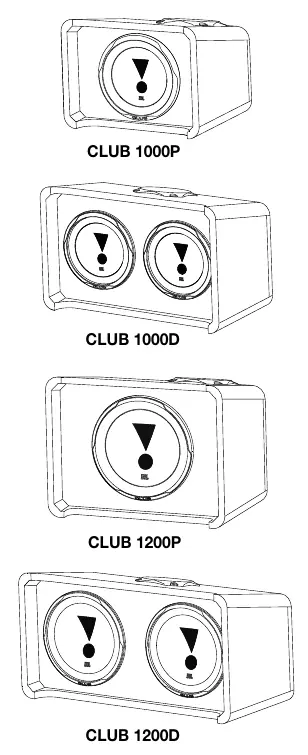

Übersicht der JBL Club Subwoofer-Gehäuse Modelle
Übersicht der JBL Club Subwoofer-Gehäuse Modelle

Sicherheitshinweise

  • Tragen Sie bei der Arbeit mit Werkzeugen immer eine Schutzbrille.
  • Schalten Sie vor Beginn der Arbeiten alle Audiokomponenten und andere elektrische Geräte aus.
  • Trennen Sie das negative (-) Kabel von der Fahrzeugbatterie.
  • Prüfen Sie vor dem Bohren oder Schneiden die Rückseite der Montagefläche auf Bremsleitungen, Kraftstoffleitungen oder Kabelbäume, um Beschädigungen zu vermeiden.
  • Stellen Sie sicher, dass elektrische Verbindungen sicher und ordnungsgemäß isoliert sind.
  • Montieren Sie die Lautsprecher nicht an Orten, an denen sie nass werden können.

Auswahl des Montageorts

Wählen Sie einen Montageort, der die Ladung nicht behindert. Der beste Ort ist in der Regel eine Ecke des Kofferraums oder des Laderaums. Befestigen Sie das Gehäuse sicher auf der Montagefläche.

Anschluss der Lautsprecher

Verbinden Sie die Plus- (+) und Minus- (-) Anschlüsse am Gehäuse mit den Ausgängen des Verstärkers. Achten Sie dabei unbedingt auf die korrekte Polarität.

Verkabelungsdiagramm für den Anschluss an den Verstärker
Verkabelungsdiagramm für den Anschluss an den Verstärker
  • Verwenden Sie für die Modelle Club 1000P und Club 1200P Lautsprecherkabel mit einem Querschnitt von mindestens 4 mm² (11 AWG).
  • Verwenden Sie für die Modelle Club 1000D und Club 1200D Lautsprecherkabel mit einem Querschnitt von mindestens 5 mm² (10 AWG).

Pflege und Wartung

Das Lautsprechergehäuse kann mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel.

Technische Daten

Die Modelle unterscheiden sich in ihrer Konfiguration:

  • Club 1000P: 1x 250mm (10") Polypropylen-Treiber, 350W RMS / 1050W Spitze.
  • Club 1000D: 2x 250mm (10") Polypropylen-Treiber, 700W RMS / 1400W Spitze.
  • Club 1200P: 1x 300mm (12") Polypropylen-Treiber, 400W RMS / 1200W Spitze.
  • Club 1200D: 2x 300mm (12") Polypropylen-Treiber, 800W RMS / 1600W Spitze.

Alle Modelle haben eine Nennimpedanz von 2 Ohm, einen Frequenzgang von 30Hz bis 400Hz (bzw. 35Hz bei 1000P) und eine Schwingspulendurchmesser von 50mm.

Herstellerinformationen

JBL

Markenprofil

Praktische Hilfe

Typische Probleme

Beschädigung von Fahrzeugleitungen bei der Montage

Prüfen Sie vor dem Bohren oder Schneiden die Rückseite der Montagefläche auf Bremsleitungen, Kraftstoffleitungen oder Kabelbäume.

Feuchtigkeitsschäden am Lautsprecher

Montieren Sie die Lautsprecher nicht an Orten, an denen sie nass werden können.

Unsichere elektrische Verbindungen

Stellen Sie sicher, dass alle Verbindungen fest sitzen und ordnungsgemäß isoliert sind.

Vor der Verwendung

  • Minuspol der Fahrzeugbatterie abklemmen.
  • Schutzbrille tragen.
  • Montageort auf Hindernisse (Kraftstoffleitungen, Kabel) prüfen.
  • Passenden Kabelquerschnitt wählen (4mm² für P-Modelle, 5mm² für D-Modelle).
  • Polarität (+/-) beim Anschluss an den Verstärker beachten.

Technische Daten in der Praxis

Power Handling
Belastbarkeit des Subwoofers in RMS (Dauerleistung) und Spitzenleistung (Peak).
Frequency Response
Der Frequenzbereich, den der Subwoofer abdeckt (-6dB Punkt).
Nominal Impedance
Der elektrische Widerstand des Lautsprechers in Ohm, wichtig für die Anpassung an den Verstärker.

Abbildungen und Diagramme

  • Das Verkabelungsdiagramm zeigt den Anschluss der Lautsprecherklemmen an den Verstärker (AMP) unter Beachtung der korrekten Polarität (+ und -).
  • Es wird die Verbindung zwischen Head Unit, Verstärker und Subwoofer-Gehäuse dargestellt.

Modellkompatibilität

  • Nur für mobile Anwendungen konzipiert.
  • Nicht für den Anschluss an das Stromnetz (Mains) geeignet.
