Bedienungsanleitung für JBL BAR 1000MK2 Soundbar-System
Schnelleinrichtung, Wandmontage, Anschlussmöglichkeiten und technische Daten für das JBL BAR 1000MK2 Soundbar-System.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die grundlegenden Anweisungen zur Einrichtung und Inbetriebnahme des JBL BAR 1000MK2 Soundbar-Systems. Es umfasst den Lieferumfang, die Anschlussmöglichkeiten, die Wandmontage, die Klangkalibrierung sowie technische Spezifikationen. Für eine vollständige Konfiguration und erweiterte Funktionen wird die Verwendung der JBL ONE App empfohlen.
Lieferumfang
Stellen Sie sicher, dass alle Komponenten enthalten sind:
- Soundbar-Haupteinheit
- Abnehmbare Surround-Lautsprecher
- Subwoofer
- Netzkabel (Anzahl und Steckertyp variieren je nach Region)
- HDMI-Kabel
- Fernbedienung mit Batterien
- Wandmontage-Set (Halterungen, Schrauben, Dübel)
Anschlüsse
Die Anschlüsse befinden sich auf der Rückseite der Soundbar:
- Stromanschluss: Zum Anschließen an das Stromnetz.
- USB-Anschluss: 5V 500mA (USB-Wiedergabe nur bei US-Version verfügbar, sonst nur für Service).
- Ethernet: Für kabelgebundene Netzwerkverbindung.
- HDMI-Eingänge (1, 2, 3): Zum Anschließen externer Geräte.
- TV ARC / TV eARC: Zum Anschließen an den HDMI-Anschluss des Fernsehers.
- Optischer Eingang: Alternative Audioverbindung.
Fernbedienung
Die Fernbedienung bietet Zugriff auf folgende Funktionen:
- Ein/Standby
- Lautstärkeregelung
- Stummschaltung
- Dolby Atmos-Einstellungen
- Bass-Einstellung
- Surround-Sound-Konfiguration
- Klangkalibrierung
- Moment (Schnellzugriff)
- Wiedergabesteuerung
- Quellenauswahl (TV, Bluetooth, HDMI)

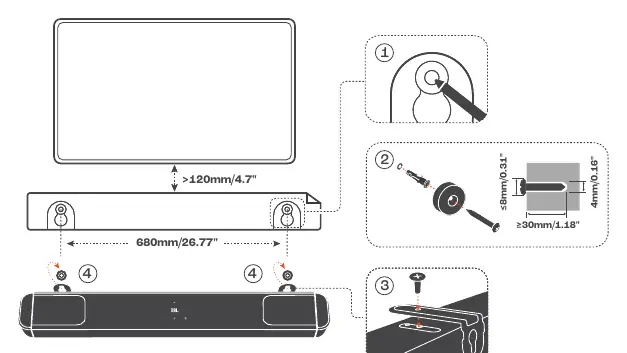

Wandmontage
Für die Wandmontage der Soundbar beachten Sie bitte folgende Schritte:
- Markieren Sie die Bohrlöcher mit einem Abstand von 680 mm.
- Der Abstand zwischen der Unterseite des Fernsehers und der Soundbar sollte mehr als 120 mm betragen.
- Verwenden Sie die mitgelieferten Halterungen und Schrauben. Achten Sie auf eine sichere Befestigung in der Wand.
Anschluss an den Fernseher
Verbinden Sie die Soundbar über das HDMI-Kabel mit dem HDMI eARC- oder ARC-Anschluss Ihres Fernsehers. Dies ermöglicht die Übertragung von Audiosignalen vom Fernseher zur Soundbar.
Stromversorgung und Laden
Die abnehmbaren Surround-Lautsprecher können aufgeladen werden, indem sie an die Soundbar angeschlossen werden. Die Soundbar und der Subwoofer werden direkt an das Stromnetz angeschlossen.

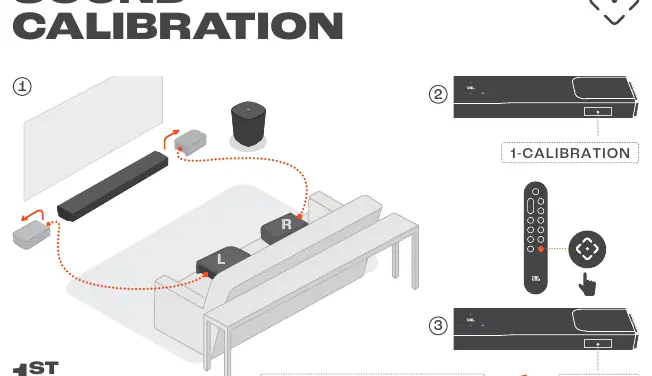

Klangkalibrierung
Die Klangkalibrierung optimiert den Sound für Ihren Raum:
- Starten Sie die Kalibrierung über die Fernbedienung.
- Folgen Sie den Anweisungen für die 1. Kalibrierung (Positionierung der Lautsprecher).
- Bestätigen Sie die Kalibrierung.
- Wiederholen Sie den Vorgang für die 2. Kalibrierung, falls erforderlich.
App-Einrichtung
Laden Sie die JBL ONE App aus dem Google Play Store oder Apple App Store herunter. Verbinden Sie Ihr Mobilgerät mit dem Wi-Fi-Netzwerk und folgen Sie den Anweisungen in der App, um die Lautsprecherkonfiguration abzuschließen.
Technische Daten
- System: 7.1.4 Kanal
- Gesamtleistung: 960 W
- Bluetooth: Version 5.3
- Wi-Fi: IEEE 802.11 a/b/g/n/ac/ax (2.4 GHz / 5 GHz)
- Betriebstemperatur: 0 °C - 45 °C
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Kein Ton vom Fernseher
Stellen Sie sicher, dass das HDMI-Kabel an den HDMI eARC/ARC-Anschluss des Fernsehers angeschlossen ist.
Soundbar wird nicht erkannt
Überprüfen Sie die Kabelverbindungen und stellen Sie sicher, dass der Fernseher eARC/ARC unterstützt.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass Ihr Fernseher über einen HDMI eARC- oder ARC-Anschluss verfügt.
- Laden Sie die JBL ONE App auf Ihr Smartphone.
- Stellen Sie sicher, dass eine Wi-Fi-Verbindung verfügbar ist.
Technische Daten in der Praxis
- Gesamtleistung
- 960 W maximale Ausgangsleistung für das gesamte System.
Abbildungen und Diagramme
- Die Anschlüsse befinden sich auf der Rückseite der Soundbar.
- Die Wandmontage erfordert einen Abstand von mindestens 120 mm unter dem Fernseher.
- Die Klangkalibrierung erfolgt in zwei Schritten unter Verwendung der Fernbedienung.
Modellkompatibilität
- Kompatibel mit Android und iOS Geräten über die JBL ONE App.
- Unterstützt Dolby Vision und HDR10+.
- USB-Wiedergabe ist nur bei der US-Version verfügbar.
