JBL CLUB 1000SSL und 1200SSL Subwoofer-Gehäuse Bedienungsanleitung
Schnelle Anleitung für die Installation und den Anschluss der JBL CLUB 1000SSL und 1200SSL Subwoofer-Gehäuse. Erfahren Sie mehr über Montage, Verkabelung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebshinweise für die JBL CLUB 1000SSL (10 Zoll) und 1200SSL (12 Zoll) flachen Subwoofer-Gehäuse. Die Anleitung dient der sicheren Montage und dem korrekten Anschluss in Fahrzeugen. Bitte beachten Sie, dass für eine optimale Leistung und Sicherheit die Installation durch einen qualifizierten Fachmann empfohlen wird.
Sicherheitshinweise und Installationstipps
- Tragen Sie bei der Arbeit mit Werkzeugen immer eine Schutzbrille.
- Schalten Sie vor Beginn alle Audiokomponenten und elektrischen Geräte aus.
- Trennen Sie das negative (-) Kabel von der Fahrzeugbatterie.
- Überprüfen Sie vor dem Bohren oder Schneiden beide Seiten der Montagefläche, um Beschädigungen an Bremsleitungen, Kraftstoffleitungen oder Kabelbäumen zu vermeiden.
- Stellen Sie sicher, dass alle elektrischen Verbindungen sicher und ordnungsgemäß isoliert sind.
- Montieren Sie die Lautsprecher nicht an Orten, an denen sie Feuchtigkeit ausgesetzt sein könnten.
Auswahl des Montageorts
Wählen Sie einen Montageort, der den Laderaum, umklappbare Rücksitze oder die Heckklappe nicht beeinträchtigt. Ein idealer Ort ist in der Regel eine Ecke des Kofferraums oder des Laderaums. Befestigen Sie das Gehäuse sicher auf der Montageoberfläche.
Lautsprecheranschluss
Verbinden Sie die + und - Anschlüsse des Gehäuses mit den Ausgängen des Verstärkers und achten Sie dabei auf die korrekte Polarität. Verwenden Sie für die Verbindungen zum Club 1000SSL oder Club 1200SSL ein Lautsprecherkabel mit einem Querschnitt von mindestens 4 mm² (11 AWG).
Montage
Verwenden Sie die mitgelieferten Schrauben für die Montage. Achten Sie darauf, die richtigen Schrauben zu verwenden, da die Verwendung falscher Schrauben das Gehäuse beschädigen kann.
Allgemeine Pflege
Der Lautsprecher kann mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Bewahren Sie die Originalquittung und die Seriennummer für Garantieansprüche auf.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Gehäuseschäden durch falsche Schrauben

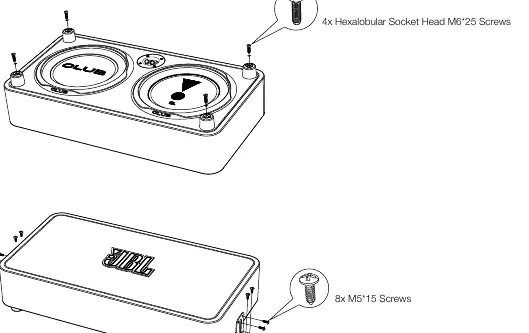

Verwenden Sie ausschließlich die mitgelieferten Schrauben (M6*25 für die Oberseite, M5*15 für die Halterungen).
Beschädigung von Fahrzeugleitungen
Prüfen Sie vor dem Bohren oder Schrauben die Rückseite der Montagefläche auf Bremsleitungen, Kraftstoffleitungen oder Kabelbäume.
Gehörschäden
Vermeiden Sie das Abspielen von Musik bei hoher Lautstärke, da dies das Gehör dauerhaft schädigen und die Wahrnehmung von Verkehrsgeräuschen beeinträchtigen kann.
Vor der Verwendung
- Trennen Sie das negative (-) Kabel der Fahrzeugbatterie.
- Tragen Sie eine Schutzbrille.
- Prüfen Sie die Montagefläche auf Hindernisse (Leitungen, Kabel).
- Stellen Sie sicher, dass Sie über das richtige Werkzeug verfügen.
- Verwenden Sie mindestens 4 mm² (11 AWG) Lautsprecherkabel.
Technische Daten in der Praxis
- RMS-Leistung
- Die kontinuierliche Belastbarkeit des Subwoofers.
- Spitzenleistung (Peak)
- Die kurzzeitige maximale Belastbarkeit des Subwoofers.
- Nennimpedanz
- Der elektrische Widerstand des Lautsprechers (hier 2 Ohm), wichtig für die Verstärkeranpassung.
- Frequenzgang
- Der Bereich der wiedergegebenen Frequenzen (-6dB).
Abbildungen und Diagramme
- Das Anschlussdiagramm zeigt die Verbindung von der Head Unit zum Verstärker (AMP) und weiter zum Subwoofer-Gehäuse.
- Die Verbindung erfordert den Anschluss der Lautsprecherausgänge des Verstärkers an die + und - Terminals des Subwoofers.
Modellkompatibilität
- Dieses Produkt ist für mobile Anwendungen (Fahrzeuge) konzipiert.
- Nicht für den Anschluss an das Stromnetz (Haussteckdose) geeignet.
