Bedienungsanleitung für JBC DDSD 2-Tool Rework Station mit DT530
Schnellstartanleitung und Installationshilfe für die JBC DDSD 2-Tool Rework Station mit DT530. Erfahren Sie, wie Sie die Station anschließen, die Komponenten installieren und die technischen Daten einsehen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die JBC DDSD ist eine 2-Tool Rework Station. Die Anleitung dient als Plug & Play-Guide für die Installation der DDE Steuereinheit, des MSE Entlötmuduls, der Werkzeugständer und der Handstücke. S. 1, 2, 3
Wichtigste Schritte
- Installation der Station S. 2, 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abmessungen (Verpackung) | 495 x 415 x 395 mm | Verpackungsgröße | S. 4 |
| Gewicht (Verpackung) | 11.10 kg | Gesamtgewicht mit Verpackung | S. 4 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Titelseite S. 1
- Lieferumfang S. 2
- Installationsdiagramm S. 3
- Technische Daten S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

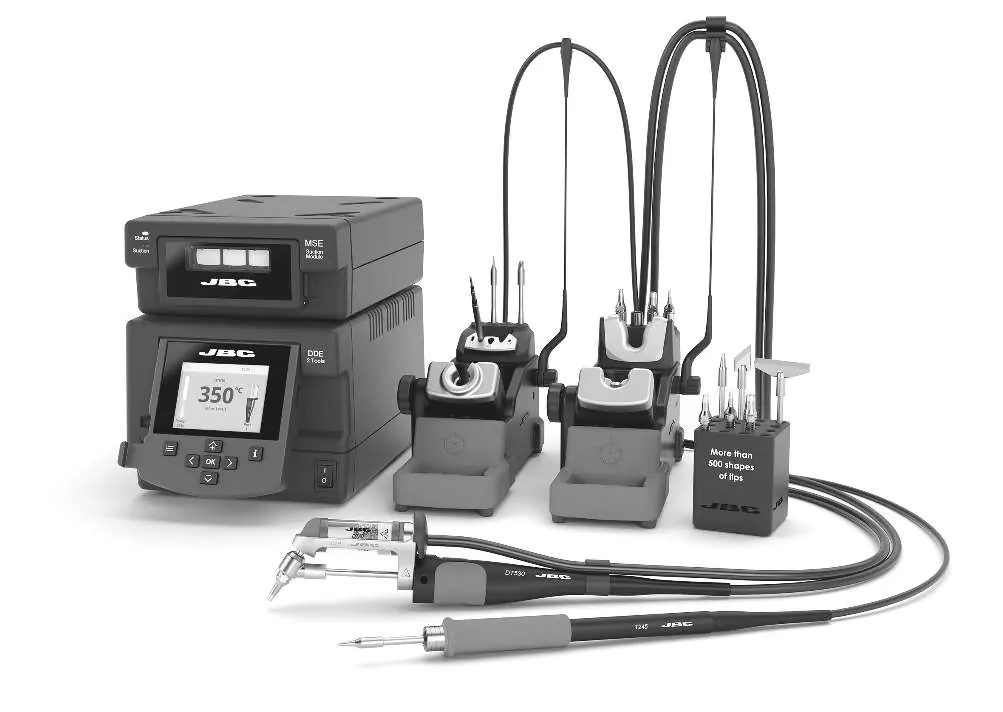

Dieses Dokument dient als Plug & Play-Anleitung für die JBC DDSD 2-Tool Rework Station. Es bietet eine Übersicht über den Lieferumfang, die korrekte Installation der Komponenten sowie technische Spezifikationen. Bitte stellen Sie sicher, dass Sie die für Ihre Region passende Spannungsversion (100V, 120V oder 230V) verwenden.
Lieferumfang
Die Station wird je nach Referenznummer mit folgenden Komponenten geliefert:
- DDE: 2-Tool Steuereinheit
- T245: Handstück für allgemeine Anwendungen
- DT530: Abgewinkelter Entlötkolben
- MSE: Elektrisches Entlötmudul
- ADS: Ständer für T210 & T245 Handstücke
- DTS: Ständer für DT530 Entlötkolben
- SCH: Kartuschenhalter
Installation und Anschluss
Die Installation erfordert die korrekte Verkabelung der Steuereinheit mit den Modulen und Werkzeugen:
- Verbinden Sie die DDE Steuereinheit mit dem MSE Entlötmudul.
- Schließen Sie die Werkzeugständer (ADS und DTS) an die entsprechenden Anschlüsse der DDE Steuereinheit an.
- Verwenden Sie die mitgelieferten Stand-Kabel (Ref. 0024227) und Modul-Kabel (Ref. 0024228) für die Verbindungen.
- Stellen Sie sicher, dass das Netzkabel korrekt an der DDE Steuereinheit angeschlossen ist.
Technische Daten
Die Station ist ESD-sicher und entspricht den CE-Standards. Die Abmessungen der Verpackung betragen 495 x 415 x 395 mm bei einem Gewicht von 11,10 kg.
Sicherheit und Entsorgung
Dieses Produkt darf nicht im Hausmüll entsorgt werden. Gemäß der europäischen Richtlinie 2012/19/EU müssen elektronische Geräte am Ende ihrer Lebensdauer gesammelt und einer autorisierten Recyclinganlage zugeführt werden.
Praktische Hilfe
Typische Probleme
Station startet nicht
Überprüfen Sie den korrekten Anschluss des Netzkabels an der DDE Steuereinheit und stellen Sie sicher, dass die Stromversorgung der Steckdose aktiv ist.
Werkzeug wird nicht erkannt
Überprüfen Sie, ob das Stand-Kabel (Ref. 0024227) korrekt zwischen dem Werkzeugständer und der DDE Steuereinheit angeschlossen ist.
Vor der Verwendung
- Prüfen Sie, ob die gelieferte Spannungsversion (100V, 120V oder 230V) mit Ihrem Stromnetz übereinstimmt.
- Stellen Sie sicher, dass alle Komponenten gemäß der Installationsanleitung verbunden sind.
- Vergewissern Sie sich, dass das MSE Entlötmudul korrekt mit der DDE Steuereinheit verbunden ist.
- Prüfen Sie, ob alle Kabel (Stand-Kabel und Modul-Kabel) fest in den Anschlüssen sitzen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Spannungsversionen
- Erhältlich als 100V (DDSD-9QB), 120V (DDSD-1QB) und 230V (DDSD-2QB) Version.
Abbildungen und Diagramme
- Die Installationsdiagramme zeigen die Rückseite der DDE Steuereinheit mit den Anschlüssen für Port 1, Port 2, Peripheriegeräte, Pedal und FAE/Robot.
- Die Verkabelungsübersicht verdeutlicht die Verbindung zwischen DDE, MSE, den Werkzeugständern und den Handstücken.
Modellkompatibilität
- C245 Kartuschen und D530 Spitzen sind nicht im Lieferumfang enthalten und müssen separat erworben werden.
- Das Pedal P005 kann optional angeschlossen werden.
