Bedienungsanleitung für JBC DDE 2-Tool Control Unit
Erfahren Sie, wie Sie die JBC DDE 2-Tool Control Unit einrichten, bedienen und warten. Dieser Leitfaden enthält Informationen zu Anschlüssen, Kompatibilität, Betriebsmodi, Peripherie-Einrichtung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die JBC DDE ist eine 2-Tool-Steuereinheit für Lötarbeiten. Sie ermöglicht die gleichzeitige Nutzung von zwei Werkzeugen, unterstützt verschiedene Peripheriegeräte wie Pedale und Rauchabsaugungen und bietet fortschrittliche Funktionen wie Lötprofile und Echtzeit-Grafiken. S. 2, 5, 6
Wichtigste Schritte
- Einrichtung der Peripheriegeräte S. 7, 8
- Austausch der Sicherung S. 10
Erste Inbetriebnahme
- Schließen Sie das Gerät an eine geeignete Stromquelle an und verbinden Sie die Werkzeuge. Das Gerät erkennt die Werkzeuge automatisch. S. 2, 3
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Fehlermeldung auf dem Display
Drücken Sie die INFO-Taste, um die Fehlerbeschreibung und das weitere Vorgehen zu sehen.
S. 6Wartung und Reset
- Sie können die Stationseinstellungen über das Menü 'Reset' auf die Standardwerte zurücksetzen. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennleistung | 370 W | Maximale Leistungsaufnahme der Steuereinheit. | S. 15 |
| Temperaturbereich | 90 - 450 °C | Einstellbarer Temperaturbereich für Lötkolben. | S. 15 |
Wo es im PDF steht
- Lieferumfang S. 2

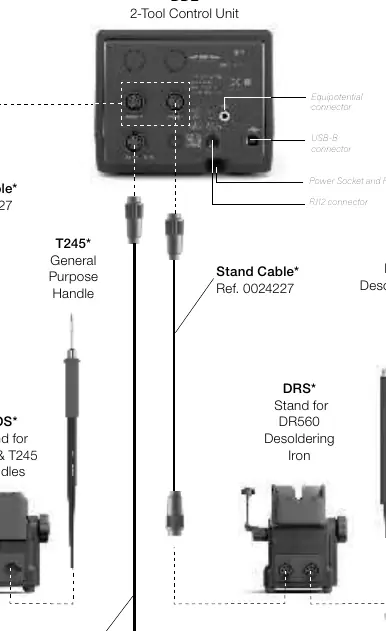

- Anschlussbeispiel S. 3
- Kompatibilität S. 4
- Technische Daten S. 15
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die JBC DDE 2-Tool Control Unit ist eine Steuereinheit für Lötarbeiten, die gleichzeitig bis zu zwei Werkzeuge und entsprechende Peripheriegeräte (Pedale, Absaugmodule) unterstützt. Diese Anleitung beschreibt die Inbetriebnahme, die Konfiguration der Peripheriegeräte, die Betriebsmodi sowie Wartungshinweise.
Lieferumfang und Anschlüsse
Im Lieferumfang enthalten sind die Steuereinheit, ein Netzkabel (spezifisch für die jeweilige Spannungsvariante 100V, 120V oder 230V) und die Bedienungsanleitung. Die Rückseite der Einheit bietet Anschlüsse für Werkzeuge, Peripheriegeräte (RJ12), USB-B für PC-Verbindung, einen Potenzialausgleichsanschluss sowie den Netzanschluss mit Sicherung.
Kompatibilität
Die DDE-Einheit ist Teil eines modularen Systems. Sie ist kompatibel mit einer Vielzahl von JBC-Werkzeugen (z. B. T210, T245, AM120) und Ständern (z. B. ADS, AMS, DRS). Die Auswahl des passenden Werkzeugs und Ständers hängt von den spezifischen Lötanforderungen ab.
Betriebsmodi
Das System bietet drei Hauptbetriebsmodi zur Optimierung der Lötspitzenlebensdauer:
- Work (Arbeit): Das Werkzeug heizt auf die gewählte Arbeitstemperatur auf, sobald es aus dem Ständer genommen wird.
- Sleep (Schlaf): Wenn das Werkzeug im Ständer liegt, sinkt die Temperatur auf einen voreingestellten Wert.
- Hibernation (Ruhezustand): Nach längerer Inaktivität wird die Stromzufuhr unterbrochen und das Werkzeug kühlt auf Raumtemperatur ab.

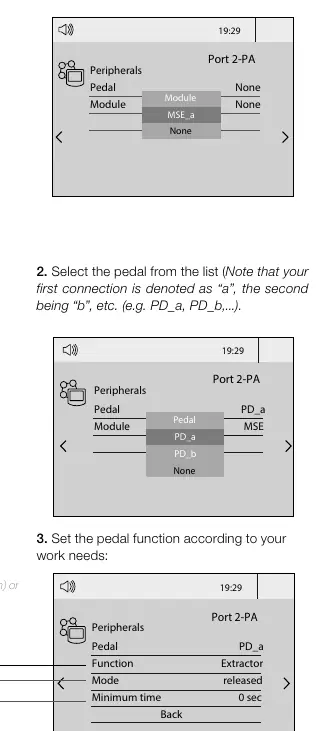

Einrichtung von Peripheriegeräten
Peripheriegeräte wie Pedale oder Rauchabsaugungen (FAE) können über das Menü Peripherie konfiguriert werden. Die Steuereinheit erkennt angeschlossene Module automatisch. Bei Rauchabsaugungen ist eine Mindestsoftwareversion erforderlich, die über die JBC-Website aktualisiert werden kann.
Wartung
Vor Wartungsarbeiten muss das Gerät abkühlen. Reinigen Sie das Gehäuse und das Werkzeug mit einem feuchten Tuch. Die Lötspitzen sollten vor der Lagerung gereinigt und verzinnt werden. Sicherungen können bei Bedarf ausgetauscht werden, indem der Sicherungshalter herausgezogen wird.
Technische Daten
Die Steuereinheit arbeitet mit einer Nennleistung von 370 W. Die wählbare Temperatur liegt zwischen 90 und 450 °C. Das Gerät ist ESD-sicher und entspricht den CE-Standards.
Praktische Hilfe
Typische Probleme
Sicherung defekt
Ziehen Sie den Sicherungshalter heraus, entfernen Sie die defekte Sicherung und setzen Sie eine neue ein.
Werkzeug wird nicht erkannt
Überprüfen Sie die Kabelverbindungen und stellen Sie sicher, dass die Metallteile des Werkzeugs und des Ständers sauber sind.
Rauchabsaugung startet nicht
Stellen Sie sicher, dass die Softwareversion aktuell ist und das Gerät im Menü 'Peripherie' korrekt konfiguriert wurde.
Vor der Verwendung
- Überprüfen Sie die Spannungsvariante (100V, 120V oder 230V) Ihres Geräts.
- Schließen Sie das Netzkabel an eine geerdete Steckdose an.
- Verbinden Sie die gewünschten Werkzeuge und Ständer.
- Stellen Sie sicher, dass die Belüftungsschlitze nicht abgedeckt sind.
- Prüfen Sie, ob die Lötspitzen sauber und verzinnt sind.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Nennleistung
- 370 W Gesamtleistung der Steuereinheit.
- Temperaturbereich
- 90 - 450 °C (190 - 840 °F) für präzise Lötarbeiten.
- Spitzenstabilität
- ±1.5 ºC (bei ruhender Luft), erfüllt IPC J-STD-001F.
Abbildungen und Diagramme
- Die Rückseite zeigt Anschlüsse für Werkzeuge, Peripherie (RJ12), USB-B und den Netzanschluss.
- Das Display zeigt den aktuellen Status, die Temperatur und die gewählten Leistungsstufen an.
- Die Sicherung befindet sich am Netzanschluss auf der Rückseite.
Modellkompatibilität
- Kompatibel mit JBC-Werkzeugen der Serien T210, T245, T470, AM120, PA120, AT420, HT420, DS360, DR560.
- Unterstützt den Anschluss von bis zu 2 Werkzeugen und entsprechenden Peripheriemodulen.
