Bedienungsanleitung für iOptron 114mm Newton-Teleskop
Erfahren Sie, wie Sie Ihr iOptron 114mm Newton-Teleskop montieren, ausrichten und bedienen. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageanleitungen für den Sucher und Tipps zur Fokussierung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Warnung: Schauen Sie niemals direkt in oder in die Nähe der Sonne. Dies führt zu sofortigen und irreversiblen Augenschäden. Kinder sollten bei der Beobachtung immer von Erwachsenen beaufsichtigt werden.
Dieses Dokument beschreibt die Montage und den Betrieb des iOptron 114mm Newton-Teleskops. Es ist für die Verwendung mit einer Vixen-kompatiblen Montierung ausgelegt.

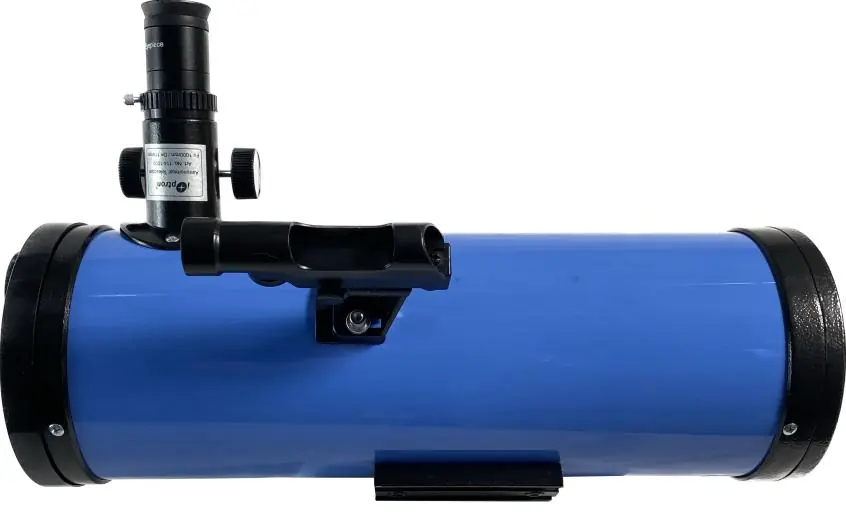

Beschreibung des Teleskops
Das Teleskop besteht aus folgenden Hauptkomponenten:
- Haupttubus: Das optische Gehäuse des Teleskops.
- Okular: Wird zur Vergrößerung des Bildes in den Okularauszug eingesetzt.
- Fokussierer: Dient zur Scharfstellung des Bildes.
- Leuchtpunktsucher: Hilft beim Auffinden von Objekten am Himmel.
- Vixen-Schiene: Zur Befestigung auf dem Stativkopf.
- Objektivabdeckung: Schützt die Optik bei Nichtgebrauch.
Montage und Installation

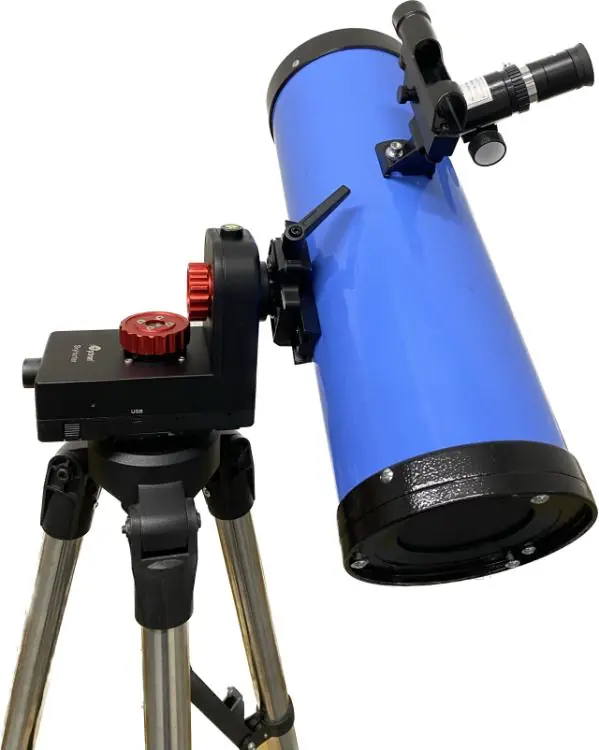

Das Teleskop wird über eine Vixen-Schiene montiert:
- Lösen Sie den Feststellknopf an der Sattelplatte Ihrer Teleskopmontierung.
- Schieben Sie die Vixen-Schiene des Teleskops in die Sattelplatte.
- Ziehen Sie den Feststellknopf fest, um das Teleskop zu sichern.
Installation des Leuchtpunktsuchers:
- Entfernen Sie die zwei Rändelmuttern vom Teleskoptubus.
- Setzen Sie den Sucher auf die Bolzen und befestigen Sie ihn wieder mit den Muttern.
- Achten Sie darauf, dass der Sucher in Richtung der offenen Seite des Teleskops zeigt.
Setzen Sie das Zenitprisma (Diagonal) in den Okularauszug ein und ziehen Sie die Schrauben handfest an. Schieben Sie anschließend das Okular in das Prisma.
Bedienung des Teleskops
Bildorientierung: Bei einem Newton-Teleskop ist das Bild umgekehrt und seitenverkehrt. Dies ist normal.
Okularwahl: Die Vergrößerung berechnet sich aus: Brennweite des Teleskops (1000mm) ÷ Brennweite des Okulars = Vergrößerung. Beginnen Sie immer mit dem Okular der niedrigsten Vergrößerung (z.B. 25mm), um Objekte leichter zu finden.
Fokussierung: Richten Sie das Teleskop auf ein entferntes Ziel (mind. 200 Meter). Fahren Sie das Fokussierrohr durch Drehen des Fokusknopfes langsam aus, bis das Bild scharf ist.
Sucher ausrichten: Der Sucher benötigt eine CR2032-Batterie. Schalten Sie ihn ein und nutzen Sie die zwei Einstellschrauben (unten für vertikal, seitlich für horizontal), um den roten Punkt auf das Objekt auszurichten, das Sie im Hauptteleskop zentriert haben.
Technische Daten
- Optisches Design: Newton-Reflektor
- Öffnung: 114mm
- Brennweite: 1000mm
- Öffnungsverhältnis: f/8.8
- Okularauszug: 1.25 Zoll
- Gewicht (OTA): ca. 1,8 kg (4 lbs)
Praktische Hilfe
Typische Probleme
Das Bild im Teleskop steht auf dem Kopf.
Dies ist bei Newton-Teleskopen bauartbedingt normal. Das Bild ist umgekehrt und seitenverkehrt.
Der rote Punkt im Sucher ist nicht sichtbar.
Prüfen Sie, ob die CR2032-Batterie korrekt eingelegt ist (Pluspol nach außen) und ob der Sucher eingeschaltet ist.
Das Objekt ist unscharf.
Stellen Sie sicher, dass Sie das Fokussierrohr langsam ausfahren, während Sie durch das Okular schauen, bis das Bild scharf wird.
Vor der Verwendung
- Entfernen Sie die Staubschutzkappe von der Öffnung.
- Prüfen Sie die CR2032-Batterie im Leuchtpunktsucher.
- Stellen Sie sicher, dass das Teleskop fest auf der Vixen-Schiene der Montierung sitzt.
- Wählen Sie für die erste Suche das Okular mit der längsten Brennweite (niedrigste Vergrößerung).
- Richten Sie den Sucher bei Tageslicht auf ein weit entferntes Objekt aus.
Technische Daten in der Praxis
- 114mm Öffnung
- Der Durchmesser des Hauptspiegels, der das Licht sammelt. Mehr Öffnung bedeutet hellere und detailliertere Bilder.
- 1000mm Brennweite
- Die Distanz, die das Licht im Teleskop zurücklegt. Bestimmt zusammen mit dem Okular die Vergrößerung.
- f/8.8 Öffnungsverhältnis
- Das Verhältnis von Brennweite zu Öffnung. Beeinflusst die Lichtstärke und das Sichtfeld.
Abbildungen und Diagramme
- Abbildung 1 zeigt die Position von Okular, Fokussierer, Sucher und Vixen-Schiene.
- Abbildung 3 verdeutlicht die Montage des Suchers auf den Bolzen am Tubus.
- Abbildung 4 illustriert den Unterschied zwischen der normalen Sicht und der umgekehrten Sicht durch das Teleskop.
Modellkompatibilität
- Das Teleskop ist mit jeder Montierung kompatibel, die eine Vixen-Typ-Schiene (Dovetail) aufnimmt.
- Der Okularauszug ist für 1,25-Zoll-Zubehör ausgelegt.
