Installationsanleitung für Askar 120APO EAF

Erfahren Sie, wie Sie den EAF (Electronic Automatic Focuser) an Ihrem Askar 120APO Teleskop installieren. Diese Anleitung führt Sie durch die Montage der Halterung, die Kopplung des Motors und die korrekte Befestigung.

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Montage des EAF (Electronic Automatic Focuser) am Askar 120APO Teleskop. Bitte stellen Sie sicher, dass Sie über das notwendige Werkzeug, insbesondere einen 2mm Inbusschlüssel, verfügen, bevor Sie mit der Installation beginnen.

Schritt-für-Schritt-Installation

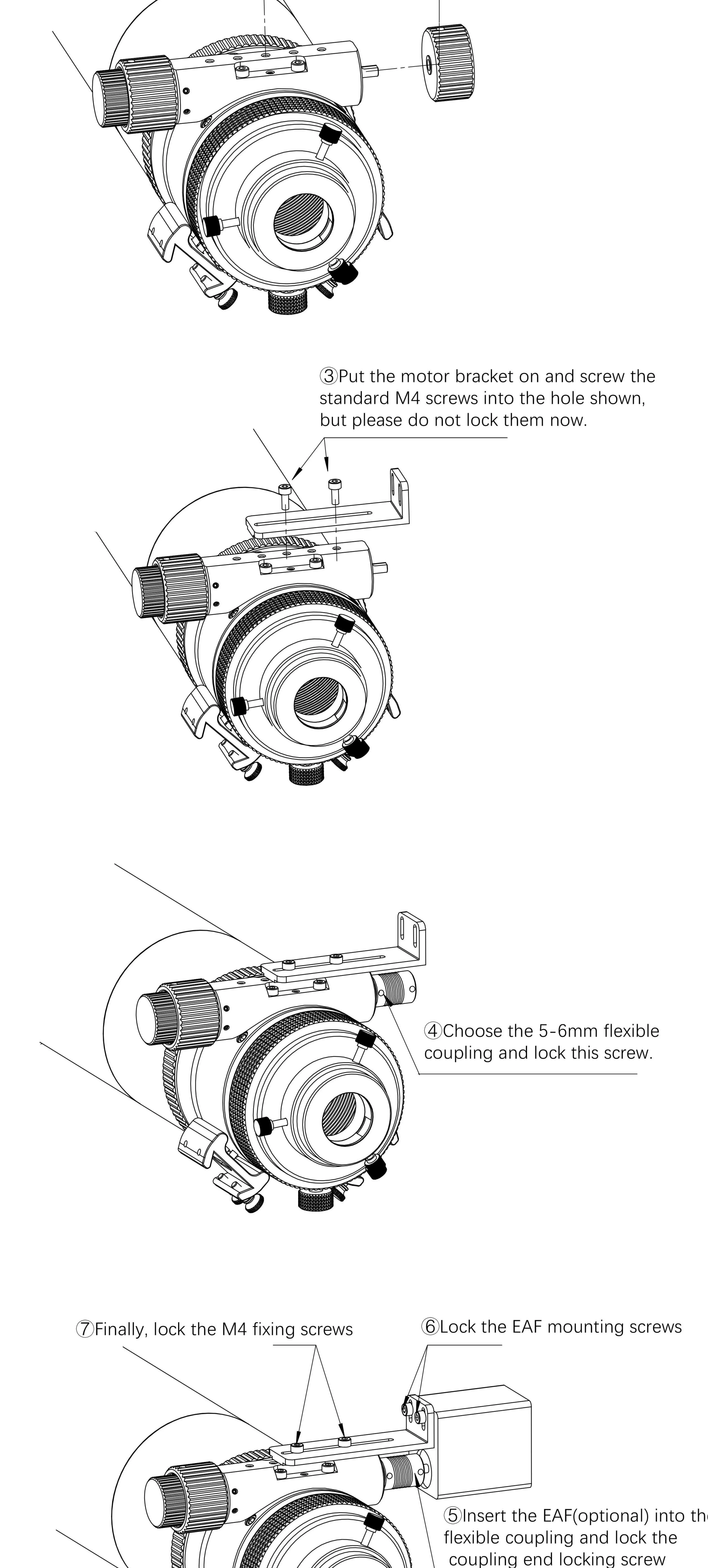

Installationsschritte für den EAF am Askar 120APO

Vorbereitung: Entfernen Sie die Rändelschraube vom Teleskop.
Demontage: Entfernen Sie den Grobtriebknopf des Teleskops mithilfe eines 2mm Inbusschlüssels.
Halterung montieren: Setzen Sie die Motorhalterung auf und führen Sie die standardmäßigen M4-Schrauben in die vorgesehenen Bohrungen ein. Wichtig: Ziehen Sie die Schrauben in diesem Schritt noch nicht vollständig fest.
Kupplung anbringen: Wählen Sie die passende 5-6mm flexible Kupplung aus und ziehen Sie deren Schraube fest.
EAF-Motor einsetzen: Setzen Sie den EAF-Motor in die flexible Kupplung ein und ziehen Sie die Schraube an der Kupplungsseite fest.
Fixierung: Ziehen Sie die EAF-Befestigungsschrauben fest.
Abschluss: Ziehen Sie abschließend die M4-Befestigungsschrauben der Halterung fest, um die Installation zu sichern.

Praktische Hilfe

Typische Probleme

Die M4-Schrauben lassen sich nicht korrekt ausrichten.

Stellen Sie sicher, dass die Schrauben der Halterung während der Montage des EAF-Motors locker bleiben, um Spielraum für die Ausrichtung zu haben.

Vor der Verwendung

2mm Inbusschlüssel bereitlegen
EAF-Motor und Halterung prüfen
Passende flexible Kupplung (5-6mm) identifizieren
