Bedienungsanleitung für ION Pickup Bluetooth-Lautsprecher

Schnellstartanleitung und Bedienungsanleitung für den ION Pickup Bluetooth-Lautsprecher. Erfahren Sie alles über die Einrichtung, Bluetooth-Kopplung, Radio-Nutzung, Akku-Pflege und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Diese Anleitung unterstützt Sie bei der Einrichtung, Bedienung, Fehlerbehebung und Wartung des ION Pickup Bluetooth-Lautsprechers. S. 26, 31

Wichtigste Schritte

  • Bluetooth-Kopplung S. 30
  • NFC-Kopplung S. 30
  • Radio-Bedienung S. 31

Erste Inbetriebnahme

  • Vorbereitung S. 27
  • Inbetriebnahme S. 27
Weitere 3 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Der Ton klingt verzerrt

Drehen Sie den Lautstärkeregler an Ihrer Tonquelle, dem Musikinstrument oder dem Mikrofon zurück. Versuchen Sie auch, die Gesamtlautstärke von Pickup mit dem Gesamtlautstärkeregler zu reduzieren.

S. 31
Zu viel Bass

Versuchen Sie, den Ton- oder EQ-Regler Ihrer Tonquelle anzupassen, um den Bass zu verringern.

S. 31
Hoher Pfeifton bei Mikrofonnutzung

Richten Sie es so ein, dass die Mikrofone vom Lautsprecher wegzeigen.

S. 31
Schlechter AM-Empfang

Bewegen Sie die gesamte Einheit.

S. 31
Mikrofon zu leise im Vergleich zur Musik

Verringern Sie die Musiklautstärke Ihrer Quelle.

S. 31
Musikwiedergabe von USB-Stick nicht möglich

Der USB-Anschluss ist nur zum Aufladen von USB-Geräten.

S. 31

Technische Daten

Parameter Wert Hinweis Seiten
Ausgangsleistung 100 W (peak) Maximale Ausgangsleistung S. 32
Treiber 8.0" Tieftöner, 3.0" Hochtöner Lautsprecherkonfiguration S. 32
Bluetooth A2DP, AVRCP, bis zu 30,5 m Bluetooth-Spezifikationen S. 32
Wasserbeständigkeit IPX4 Schutzklasse gegen Spritzwasser S. 32
Batterie 12 V, 7.0 Ah, SLA Batterietyp S. 32

Wo es im PDF steht

  • Deutschsprachiges Benutzerhandbuch S. 26, 27, 28, 29
  • Technische Daten S. 32
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der ION Pickup ist ein wasserfester Bluetooth-Lautsprecher. Um die beste Leistung zu erzielen, laden Sie den Akku vor der ersten Verwendung vollständig auf. Stellen Sie sicher, dass die Hauptlautstärke (Main Volume) auf Null steht, bevor Sie Geräte anschließen. Das Gerät ist spritzwassergeschützt (IPX4), sollte jedoch nicht in stehendem Wasser platziert werden.

Lieferumfang

  • ION Pickup Lautsprecher
  • Schnellstart-Anleitung
  • Netzkabel (AC)
  • 12V DC-Netzkabel
  • Mikrofon mit Kabel
  • 3,5 mm Stereo Aux-Kabel

Erste Schritte und Einrichtung

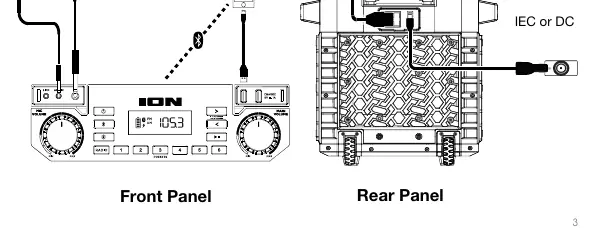

Anschlussdiagramm für den ION Pickup
Anschlussdiagramm für den ION Pickup
  1. Prüfen Sie den Lieferumfang auf Vollständigkeit.
  2. Laden Sie den Akku vor der ersten Nutzung vollständig auf.
  3. Stellen Sie die Hauptlautstärke auf Null.
  4. Schließen Sie Ihre Audioquellen (Bluetooth, Aux oder Mikrofon) an.
  5. Regeln Sie die Lautstärke auf ein angenehmes Niveau.

Bluetooth-Kopplung

Standard-Kopplung: Schalten Sie den Lautsprecher ein. Aktivieren Sie Bluetooth an Ihrem Gerät, suchen Sie nach "Pickup" und verbinden Sie es. Falls ein Code verlangt wird, geben Sie "0000" ein.

NFC-Kopplung: Stellen Sie sicher, dass NFC an Ihrem Smartphone aktiviert und das Gerät entsperrt ist. Berühren Sie kurz das NFC-Logo am Lautsprecher, um die Kopplung zu starten.

Radio-Funktionen

  • Senderwahl: Drücken Sie die Radio-Taste für AM oder FM. Nutzen Sie die Tune/Track-Tasten zur Sendersuche.
  • Speichern: Wählen Sie einen Sender, halten Sie eine Preset-Taste gedrückt, bis "SAV" im Display erscheint.
  • Abrufen: Drücken Sie kurz die entsprechende Preset-Taste.

Akku-Pflege

Der Lautsprecher verwendet einen Bleiakku. Laden Sie diesen nach jedem Gebrauch vollständig auf. Lagern Sie das Gerät nicht bei extremen Temperaturen (unter 0°C oder über 32°C). Wenn das Gerät 6 Monate lang nicht geladen wird, kann der Akku dauerhaft an Kapazität verlieren.

Fehlerbehebung

  • Verzerrter Klang: Verringern Sie die Lautstärke der Audioquelle oder des Mikrofons.
  • Pfeifen (Feedback): Richten Sie das Mikrofon vom Lautsprecher weg.
  • Schlechter AM-Empfang: Bewegen Sie das gesamte Gerät.
  • USB-Anschluss: Dient ausschließlich zum Laden von Geräten, nicht zur Musikwiedergabe.

Praktische Hilfe

Typische Probleme

Verzerrter Klang

Verringern Sie die Lautstärke der Audioquelle, des Instruments oder des Mikrofons sowie die Hauptlautstärke am Lautsprecher.

Hoher Pfeifton bei Mikrofonnutzung

Dies ist wahrscheinlich Feedback. Richten Sie das Mikrofon vom Lautsprecher weg.

Schlechter AM-Empfang

Bewegen Sie das gesamte Gerät, um den Empfang zu verbessern.

Musikwiedergabe vom USB-Stick funktioniert nicht

Der USB-Anschluss ist nur zum Laden von Geräten vorgesehen, nicht zur Musikwiedergabe.

Vor der Verwendung

  • Lieferumfang auf Vollständigkeit prüfen.
  • Sicherheits- und Garantiehandbuch lesen.
  • Akku vor der ersten Verwendung vollständig aufladen.
  • Hauptlautstärke (Main Volume) auf Null stellen.
  • Anschlussdiagramm studieren.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Ausgangsleistung
100 W (Spitzenleistung).
Wasserfestigkeit
IPX4 (spritzwassergeschützt).
Akkulaufzeit
Bis zu 75 Stunden (abhängig von Nutzung und Alter).
Bluetooth-Reichweite
Bis zu 30,5 Meter (abhängig von Hindernissen).

Abbildungen und Diagramme

  • Frontseite: Bedienelemente für Lautstärke, Bluetooth, Radio, Lichtmodi und Eingänge.
  • Rückseite: Stromanschlüsse (IEC/DC) und Sicherungshalter.

Modellkompatibilität

  • Bluetooth 4.0 oder höher für optimale Reichweite empfohlen.
  • USB-Anschluss liefert 5V, 1A zum Laden von Smartphones/Tablets.
