Bedienungsanleitung für Immax NEO Smart Switch Aria 4-Button
Schnelle Anleitung zur Installation und Einrichtung des Immax NEO Smart Switch Aria 4-Button (07548L). Erfahren Sie, wie Sie den Schalter anschließen, mit der Immax NEO PRO App koppeln und zurücksetzen.
Inhaltsverzeichnis

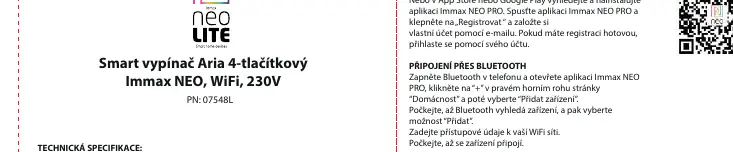

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Immax NEO Smart Switch Aria 4-Button ist ein WLAN-basierter intelligenter Schalter. Diese Anleitung enthält wichtige Schritte zur sicheren Installation, Verkabelung und Einrichtung in der Immax NEO PRO App. Bitte beachten Sie, dass die Installation nur durch qualifiziertes Personal unter Einhaltung der geltenden Sicherheitsvorschriften durchgeführt werden darf.
Installation und Anschluss
Vor Beginn der Installation muss die Stromzufuhr am Sicherungskasten unterbrochen werden.
- Trennen Sie die Taste und den Rahmen von der Basis.
- Schließen Sie den Schalter gemäß dem Schaltplan an (Phase L und Neutralleiter N).
- Montieren Sie die Basis an der gewünschten Stelle.
- Setzen Sie den Rahmen und die Taste wieder auf.
Einrichtung und Kopplung
Um das Gerät mit Ihrem Smartphone zu verbinden:
- Laden Sie die App Immax NEO PRO aus dem App Store oder Google Play herunter und registrieren Sie sich.
- Aktivieren Sie Bluetooth auf Ihrem Smartphone.
- Öffnen Sie die App, tippen Sie auf das „+“ in der oberen rechten Ecke und wählen Sie „Gerät hinzufügen“.
- Warten Sie, bis das Gerät gefunden wurde, und folgen Sie den Anweisungen zur Eingabe Ihrer WLAN-Daten (2,4 GHz).
Gerät zurücksetzen
Um das Gerät in den Kopplungsmodus zu versetzen (Reset):
Halten Sie die Taste (siehe Abbildung im PDF) für mindestens 3 Sekunden gedrückt. Die LED-Hintergrundbeleuchtung beginnt zu blinken. Lassen Sie die Taste los; das Gerät befindet sich nun im Kopplungsmodus.
Technische Daten
- Protokoll: Wi-Fi 802.11 b/g/n (2,4 GHz)
- Spannung: AC 100-240V, 50/60Hz
- Max. Last: 800W (max. 2 LED-Leuchten)
- Max. Strom: 10A
- Reichweite: 30m (Sichtlinie), 10m (in Gebäuden)
- Schutzart: IP20
- Abmessungen: 86 x 86 x 34 mm
Sicherheit und Wartung
Das Gerät darf nicht von Kindern ohne Aufsicht installiert oder bedient werden. Verwenden Sie zur Reinigung nur ein weiches Tuch und keine aggressiven Chemikalien oder Lösungsmittel. Das Gerät enthält keine vom Benutzer zu wartenden Teile; öffnen Sie das Gehäuse nicht, um Stromschläge zu vermeiden.
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Gerät wird in der App nicht gefunden
Stellen Sie sicher, dass Bluetooth aktiviert ist, das Gerät im Kopplungsmodus ist (LED blinkt) und Sie ein 2,4-GHz-WLAN-Netzwerk verwenden.
Schalter reagiert nicht
Überprüfen Sie die Verkabelung gemäß Schaltplan und stellen Sie sicher, dass die Stromversorgung korrekt angeschlossen ist.
Vor der Verwendung
- Schalten Sie den Stromkreis vor der Installation am Sicherungskasten aus.
- Stellen Sie sicher, dass ein 2,4-GHz-WLAN-Netzwerk verfügbar ist.
- Laden Sie die Immax NEO PRO App herunter und erstellen Sie ein Konto.
- Prüfen Sie, ob die Last 800W nicht überschreitet.
Technische Daten in der Praxis
- Max. Last: 800W
- Die maximale Gesamtleistung der angeschlossenen Leuchten darf 800W nicht überschreiten.
- 2,4 GHz WLAN
- Das Gerät unterstützt keine 5-GHz-WLAN-Netzwerke.
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss der Phase (L) und des Neutralleiters (N) an die entsprechenden Klemmen des Schalters.
Modellkompatibilität
- Nur für 2,4-GHz-WLAN-Netzwerke geeignet.
- Nicht für den Außenbereich geeignet (IP20).
