Bedienungsanleitung für Immax NEO 07538L Smart Switch
Erfahren Sie, wie Sie den Immax NEO 07538L Smart Switch installieren, mit der Immax NEO PRO App koppeln und sicher betreiben. Vollständige Anleitung zur Einrichtung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Immax NEO 07538L ist ein 1-Tasten-Smart-Switch für den Innenbereich, der über WLAN (2,4 GHz) gesteuert wird. Diese Anleitung beschreibt die fachgerechte Installation, die Einbindung in die Immax NEO PRO App sowie wichtige Sicherheitshinweise. Bitte beachten Sie, dass die Installation zwingend durch eine qualifizierte Elektrofachkraft erfolgen muss.
Technische Daten
- Protokoll: Wi-Fi 802.11 b/g/n (2,4 GHz)
- Spannung: AC 100-240V, 50/60Hz
- Maximale Last: 800W (max. 2 LED-Leuchten)
- Maximaler Strom: 10A
- Reichweite: 30 m (freie Sicht), 10 m (in Gebäuden)
- Schutzart: IP20
- Betriebstemperatur: -10 °C bis 40 °C
Installation und Anschluss
Die Installation muss gemäß den geltenden Vorschriften erfolgen. Schalten Sie vor Beginn der Arbeiten unbedingt den entsprechenden Stromkreis am Sicherungskasten ab.
- Trennen Sie die Taste und den Rahmen von der Basis des Schalters.
- Schließen Sie den Schalter gemäß dem Schaltplan an (L-Leiter, N-Neutralleiter).
- Montieren Sie die Basis an der gewünschten Stelle.
- Setzen Sie den Rahmen und die Taste wieder auf die Basis.
Einrichtung und App-Kopplung
Um den Smart Switch zu nutzen, benötigen Sie die Immax NEO PRO App:
- Laden Sie die Immax NEO PRO App aus dem App Store oder Google Play Store herunter.
- Registrieren Sie sich oder melden Sie sich mit Ihrem Konto an.
- Aktivieren Sie Bluetooth auf Ihrem Smartphone.
- Tippen Sie in der App auf das Plus-Symbol (+) und wählen Sie Gerät hinzufügen.
- Folgen Sie den Anweisungen in der App, um das Gerät mit Ihrem 2,4-GHz-WLAN zu verbinden.
Gerät zurücksetzen
Sollte das Gerät nicht in den Kopplungsmodus wechseln oder Probleme bei der Verbindung auftreten, können Sie es zurücksetzen:
- Halten Sie die Taste am Schalter für mindestens 3 Sekunden gedrückt.
- Die LED-Hintergrundbeleuchtung beginnt zu blinken, was den Kopplungsmodus signalisiert.
Sicherheit und Wartung
Das Gerät enthält Kleinteile, die für Kinder gefährlich sein können. Verwenden Sie das Gerät nicht, wenn das Netzkabel beschädigt ist. Reinigen Sie das Gerät nur mit einem weichen Tuch; verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel. Das Gerät darf nicht im Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für Elektroaltgeräte abgegeben werden.
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht koppeln
Stellen Sie sicher, dass Ihr Smartphone mit einem 2,4-GHz-WLAN verbunden ist und Bluetooth aktiviert ist. Versuchen Sie, das Gerät zurückzusetzen, indem Sie die Taste 3 Sekunden lang gedrückt halten.
Schalter reagiert nicht
Überprüfen Sie die Stromversorgung und ob der entsprechende Sicherungsautomat eingeschaltet ist. Stellen Sie sicher, dass die Verkabelung korrekt gemäß Schaltplan ausgeführt wurde.
Vor der Verwendung
- Stellen Sie sicher, dass ein 2,4-GHz-WLAN-Netzwerk verfügbar ist.
- Laden Sie die Immax NEO PRO App herunter.
- Schalten Sie den Stromkreis vor der Installation am Sicherungskasten ab.
- Stellen Sie sicher, dass die Installation von einer Elektrofachkraft durchgeführt wird.
Technische Daten in der Praxis
- 800W Max. Last
- Die maximale Gesamtleistung der angeschlossenen Leuchten darf 800 Watt nicht überschreiten.
- 2,4 GHz WLAN
- Das Gerät ist nicht mit 5-GHz-WLAN-Netzwerken kompatibel.
Abbildungen und Diagramme

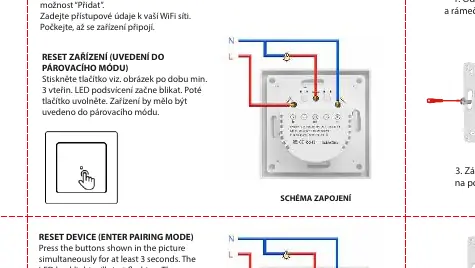

- Der Schaltplan zeigt den Anschluss der Phase (L) und des Neutralleiters (N) an die entsprechenden Eingänge des Schalters.

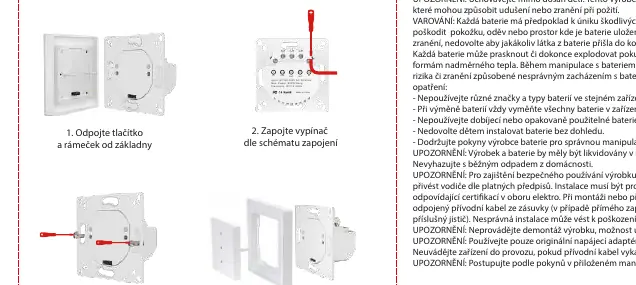

- Die Installationsschritte zeigen das Abnehmen der Frontblende, den elektrischen Anschluss und die Montage der Basis.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht mit 5-GHz-WLAN kompatibel.
