Bedienungsanleitung für Immax 07550L NEO PRO Smart Switch

Schnellstartanleitung für den Immax 07550L NEO PRO Smart Switch. Erfahren Sie, wie Sie den Schalter installieren, mit der Immax NEO PRO App koppeln und sicher betreiben.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation und Einrichtung des Immax 07550L Smart Switch. Der Schalter nutzt das ZigBee 3.0 Protokoll und erfordert ein Immax NEO PRO Smart Gateway für den Betrieb. Die Installation muss gemäß den geltenden Vorschriften durch eine qualifizierte Person erfolgen.

Installation

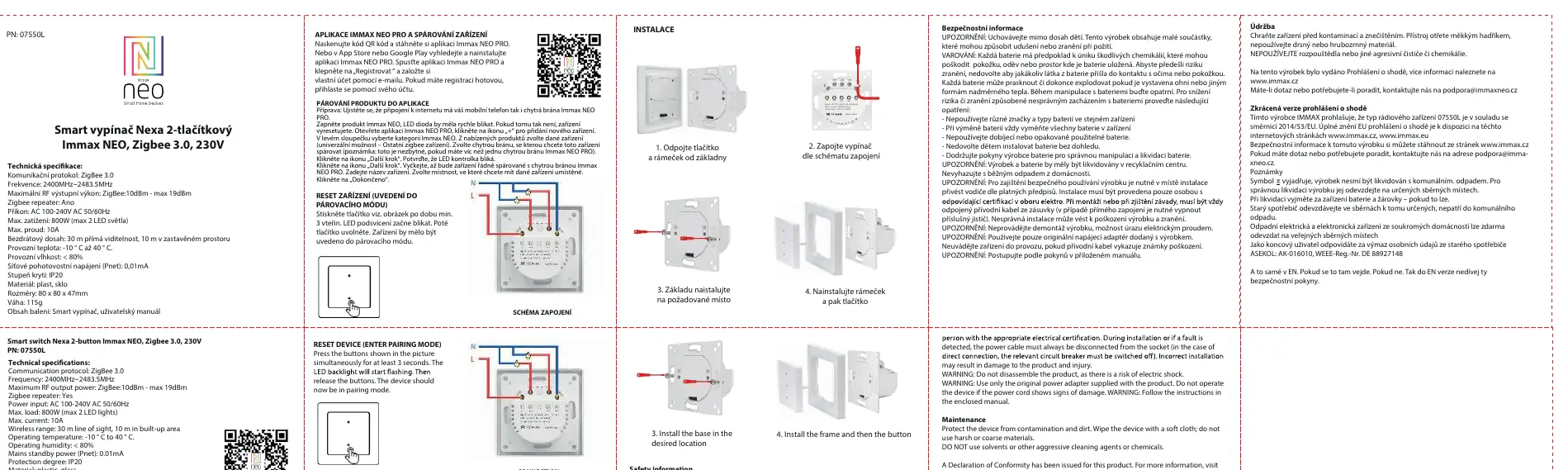

Schritt-für-Schritt-Anleitung zur Montage des Smart-Schalters: Demontage, Anschluss der Kabel gemäß Schaltplan, Befestigung der Basis an der Wand und abschließendes Aufsetzen des...

Trennen Sie den Schalter und den Rahmen von der Basis.
Schließen Sie den Schalter gemäß dem beiliegenden Schaltplan an.
Installieren Sie die Basis am gewünschten Ort.
Bringen Sie den Rahmen und anschließend die Taste wieder an.

Kopplung mit der App

Stellen Sie sicher, dass Ihr Smartphone und das Immax NEO PRO Gateway mit dem Internet verbunden sind. Schalten Sie das Gerät ein; die LED sollte schnell blinken. Falls nicht, setzen Sie das Gerät zurück.

Öffnen Sie die Immax NEO PRO App und tippen Sie auf das Plus-Symbol (+), um ein neues Gerät hinzuzufügen.
Wählen Sie die Kategorie Immax NEO und das entsprechende Gerät (oder die Option für andere ZigBee-Geräte).
Wählen Sie das Smart Gateway aus, mit dem das Gerät gekoppelt werden soll.
Bestätigen Sie, dass die LED blinkt, und folgen Sie den Anweisungen in der App, bis die Kopplung abgeschlossen ist.

Gerät zurücksetzen

Um das Gerät in den Kopplungsmodus zu versetzen, halten Sie die Tasten gleichzeitig für mindestens 3 Sekunden gedrückt, bis die LED-Hintergrundbeleuchtung zu blinken beginnt.

Sicherheit und Wartung

Das Gerät enthält Kleinteile, die eine Erstickungsgefahr darstellen können. Halten Sie es von Kindern fern. Verwenden Sie zur Reinigung ein weiches Tuch und vermeiden Sie aggressive Chemikalien oder Lösungsmittel. Das Gerät darf nicht zerlegt werden, da Stromschlaggefahr besteht.

Technische Daten

Protokoll: ZigBee 3.0
Spannung: AC 100-240V, 50/60Hz
Maximale Last: 800W pro Kanal (max. 2 LED-Leuchten)
Reichweite: 30m (Sichtlinie), 10m (in Gebäuden)
Betriebstemperatur: -10°C bis 40°C
Schutzart: IP20

Herstellerinformationen

IMMAX WPB CZ, s.r.o.

Markenprofil

Herstellerwebsite https://www.immax.cz Support https://www.immax.cz/kontakty

Praktische Hilfe

Typische Probleme

Gerät lässt sich nicht koppeln

Stellen Sie sicher, dass das Gerät im Kopplungsmodus ist (LED blinkt). Setzen Sie das Gerät ggf. durch 3-sekündiges Drücken der Tasten zurück.

LED blinkt nicht beim Einschalten

Führen Sie einen Reset durch, indem Sie die Tasten gleichzeitig für mindestens 3 Sekunden gedrückt halten.

Vor der Verwendung

Stellen Sie sicher, dass ein Immax NEO PRO Smart Gateway vorhanden ist.
Prüfen Sie, ob das Smartphone mit dem Internet verbunden ist.
Stellen Sie sicher, dass die Stromversorgung während der Installation unterbrochen ist.
Überprüfen Sie die Kompatibilität der Last (max. 800W pro Kanal).

Technische Daten in der Praxis

Max. Last 800W: Maximale Leistung der angeschlossenen Verbraucher pro Kanal.

Abbildungen und Diagramme

Das Schaltbild zeigt den Anschluss von Phase (L) und Neutralleiter (N) an den Schalter.
Die Anschlüsse L1, L2, L3 dienen zur Steuerung der jeweiligen Lichtkreise.

Modellkompatibilität

Erfordert ein Immax NEO PRO Smart Gateway.
Nicht für den Außenbereich geeignet (IP20).
