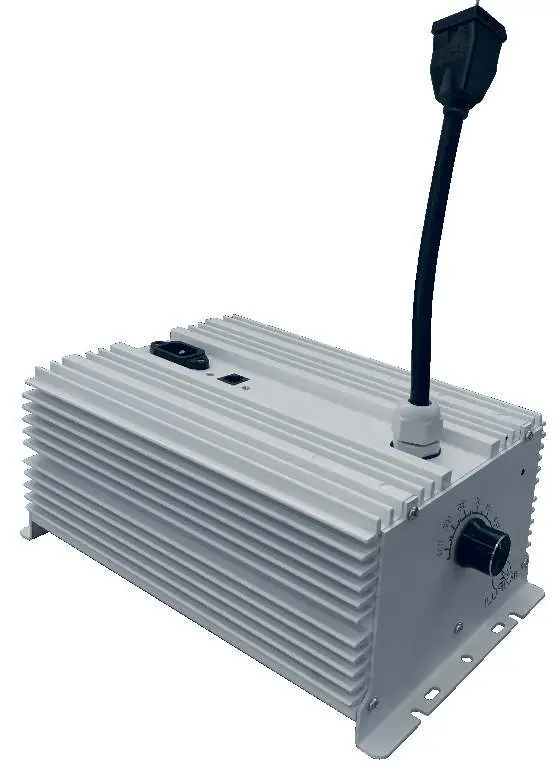

Bedienungsanleitung für ILUMINAR 1000W DE HPS-MH Remote Ballast

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Anweisungen für die Installation und den Betrieb des ILUMINAR 1000W DE HPS-MH Remote Ballasts. Das Gerät ist für den Innen- und Gewächshausbereich konzipiert. Bitte beachten Sie, dass die Installation idealerweise durch einen qualifizierten Elektriker erfolgen sollte. Für eine optimale Lampenlebensdauer wird empfohlen, das Vorschaltgerät und die Lampe nach der ersten Inbetriebnahme für mindestens 100 Stunden bei 100 % Leistung zu betreiben.

Sicherheitshinweise

• Verbinden Sie das Gerät nur mit kompatiblen ILUMINAR-Leuchten.
• Trennen Sie das Vorschaltgerät vor Wartungsarbeiten oder Lampenwechseln immer von der Stromversorgung.
• Öffnen Sie niemals das Gehäuse des Vorschaltgeräts, da dies zum Erlöschen der Garantie führt.
• Installieren Sie das Gerät nicht in Bereichen mit hoher Hitzeentwicklung (z. B. Dachböden, Zelte oder geschlossene Schränke).
• Berühren Sie niemals das Innere der Fassung, während das Gerät unter Strom steht.
• Verwenden Sie keine CMH-Vorschaltgeräte mit einer Flip-Box.

Installationsverfahren

1. Wählen Sie einen geeigneten Standort mit ausreichender Kühlung, fernab von Wärmequellen.
2. Installieren Sie die Lampe fest in der Fassung des Reflektors und verbinden Sie das Lampenkabel mit dem Vorschaltgerät.
3. Entfernen Sie das Netzkabel aus der Verpackung und schließen Sie es an eine geeignete Steckdose an.
4. Nachdem die Lampe gezündet hat, können Sie das gewünschte Dimmverhältnis einstellen. Beachten Sie, dass die Leistungsanpassung schrittweise erfolgt.

Roll-Lock-Sockel (Installation und Deinstallation)

Der Roll-Lock-Sockel ermöglicht eine einfache Einhand-Installation von DE-Lampen (HPS, MH, CMH).

Installation

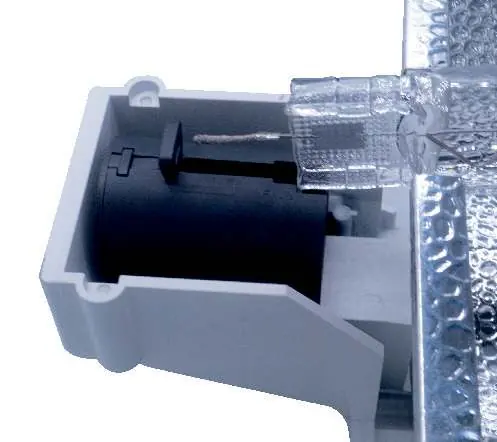

• Schieben Sie beide Hebel in die "Open"-Position.
• Stellen Sie sicher, dass die Drahtenden der Lampe gerade sind (nicht biegen!).
• Tragen Sie Handschuhe, um Fingerabdrücke und Hautöle auf der Lampe zu vermeiden.
• Schieben Sie die Lampe in die Fassung, bis sie vollständig sitzt.
• Drehen Sie die Lampe, um sie zu arretieren.
• Schieben Sie beide Hebel in die "Closed"-Position, um die Lampe zu sichern.

Deinstallation

• Schieben Sie beide Hebel in die "Open"-Position.
• Drehen Sie die Lampe vorsichtig, um den Roll-Lock-Sockel zu öffnen.
• Heben Sie die Lampe vorsichtig aus der Fassung.

Dimmung und Betrieb

• Verwenden Sie das Dimmrad, um durch die Leistungsstufen zu schalten.
• Wenn die Lampe nicht sofort startet, schalten Sie das Gerät nicht hektisch ein und aus. Warten Sie 30 Minuten, bevor Sie es erneut versuchen.
• Lassen Sie eine heiße Lampe vor dem erneuten Zünden (Hot Restrike) mindestens 1 Stunde abkühlen.

Fehlerbehebung

• Lampe locker: Stellen Sie sicher, dass die Lampe vollständig eingesetzt und korrekt verriegelt ist.
• Falsche Spannung: Überprüfen Sie, ob die Eingangsspannung mit den Spezifikationen des Vorschaltgeräts übereinstimmt.
• Defekte Verkabelung: Prüfen Sie die Verkabelung gemäß den Diagrammen. Bei 240V-Anschluss darf kein Neutralleiter verwendet werden (zwei heiße Leiter und ein Erdungsleiter).
• Schlechte elektrische Verbindungen: Überprüfen Sie alle Kabelverbindungen und den Kontakt zwischen Lampe und Fassung.

Technische Daten

• Eingangsspannung: 120V/240V oder 277V (modellabhängig).
• Betriebstemperatur: 0 - 35°C.
• Dimmstufen: 600-750-825-1000-1150-EXT.
• Schutzfunktionen: EOL-Schutz (End of Lamp Life), Kurzschlussschutz, Unterbrechungsschutz, Zündfehlerschutz, Thermischer Schutz.
