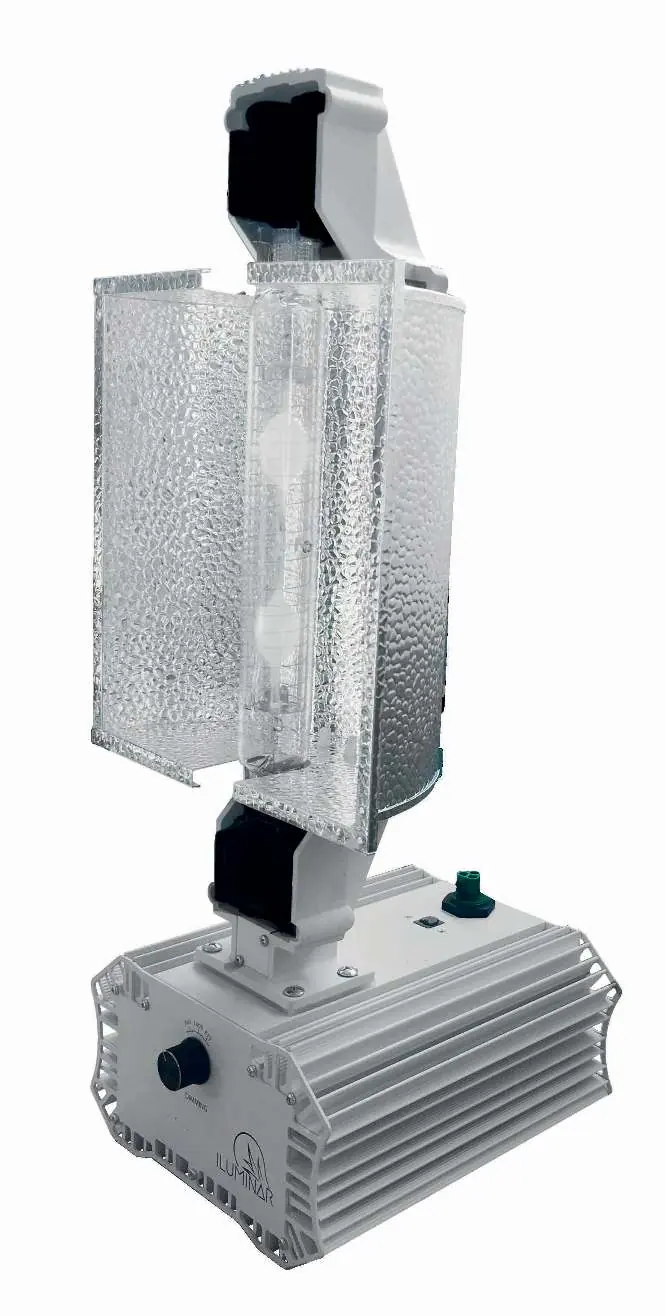

Bedienungsanleitung für Iluminar 1000W CMH Fixture

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Betriebsanweisungen für die Iluminar 1000W CMH Fixture. Die Leuchte ist für den professionellen Einsatz konzipiert. Vor der Installation muss sichergestellt werden, dass die elektrische Anlage für die Last ausgelegt ist (Schalttafeln sollten nur 80% ihrer Kapazität auslasten). Die Leuchte darf nicht in Bereichen mit hoher Hitze (z. B. Dachböden, geschlossene Schränke) installiert werden.

Installation

1. Wählen Sie einen geeigneten Standort mit ausreichender Kühlung, fern von Wärmequellen.
2. Hängen Sie die Leuchte mit den mitgelieferten Kabeln auf.
3. Stellen Sie sicher, dass die Leuchte absolut waagerecht hängt, um eine korrekte Funktion und Lebensdauer der Lampe zu gewährleisten.
4. Installieren Sie die Lampe in die Roll-Lock-Fassung. Verwenden Sie dabei unbedingt weiche Baumwoll- oder OP-Handschuhe, um Hautfette auf dem Glas zu vermeiden.
5. Schließen Sie das Netzkabel an die Stromquelle an.
6. Führen Sie ein Lampen-Break-in durch: Betreiben Sie die Leuchte nach dem ersten Start für mindestens 100 Stunden bei 100% Leistung.
7. Stellen Sie das gewünschte Dimmverhältnis ein. Beachten Sie, dass das Vorschaltgerät die Leistung schrittweise anpasst.

Betrieb und Dimmen

Verwenden Sie das Dimm-Wahlrad, um die Leistungsstufen zu durchlaufen. Wenn die Lampe nicht sofort startet, schalten Sie das Gerät nicht ständig ein und aus, da dies Lampe und Vorschaltgerät beschädigen kann. Warten Sie bei Problemen 30 Minuten, bevor Sie die Stromzufuhr unterbrechen und erneut verbinden. Wichtig: Wenn eine heiße Lampe ausgeschaltet wird, muss sie vor dem erneuten Zünden mindestens 1 Stunde abkühlen.

Technische Daten

• Eingangsspannung: 208-277V
• Leistungsaufnahme: 1045W
• Zündspannung: 5kV
• Betriebstemperatur: 0 - 35°C
• Luftfeuchtigkeit: 95% (nicht kondensierend)
• Anschluss: IP67 Wieland-Stecker

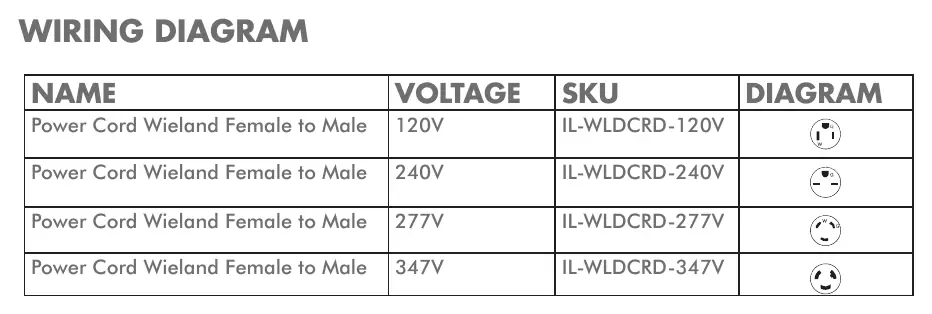

Verkabelung und Diagramme

Die Leuchte verfügt über einen Wieland-Anschluss. Für die Steuerung können Daisy-Chain-Verbindungen mit RJ14-Kabeln und Splittern verwendet werden, um mehrere Einheiten mit einem Iluminar Touch- oder HASH-Controller zu verbinden.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst, ob die Lampe fest in der Fassung sitzt, die korrekte Eingangsspannung anliegt und die Verkabelung sicher ist. Stellen Sie sicher, dass keine neutrale Leitung bei der Verkabelung des Vorschaltgeräts verwendet wird (korrekt sind zwei heiße Leitungen und eine Erdung).

Sicherheit und Wartung

Trennen Sie die Leuchte immer von der Stromversorgung, bevor Sie Wartungsarbeiten durchführen oder die Lampe wechseln. Öffnen Sie niemals das Gehäuse des Vorschaltgeräts, da dies zum Erlöschen der Garantie führt. Halten Sie das Gerät von Kindern fern und vermeiden Sie den Betrieb in der Nähe von Funkgeräten, um Interferenzen zu minimieren.
