IKEA TORNVIKEN Wandregal Montageanleitung
Diese Montageanleitung für das IKEA TORNVIKEN Wandregal bietet eine detaillierte Schritt-für-Schritt-Anleitung für den Zusammenbau und die sichere Wandmontage. Erfahren Sie, welche Werkzeuge benötigt werden und wie Sie das Regal korrekt an...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das IKEA TORNVIKEN Wandregal muss zwingend mit der beiliegenden Wandbefestigung montiert werden, um das Risiko von schweren oder tödlichen Verletzungen durch umkippende Möbel zu vermeiden. Bitte beachten Sie, dass Schrauben und Dübel für die Wandmontage nicht im Lieferumfang enthalten sind, da diese von der Beschaffenheit Ihrer Wand abhängen.
Benötigte Werkzeuge
- Schraubendreher (Schlitz und Kreuzschlitz)
- Wasserwaage
Montageanleitung
Vorbereitung und Schienenmontage
Beginnen Sie mit der Vorbereitung der Schienen. Verwenden Sie die mitgelieferten Schrauben (100347), um die Schienen gemäß Schritt 1 vorzubereiten. Achten Sie darauf, die Schrauben (118331) korrekt in die Seitenteile einzusetzen (Schritt 2).
Zusammenbau des Regalkörpers
Fügen Sie die Seitenteile mit den Schienen zusammen (Schritt 3-6). Achten Sie darauf, die Holzdübel (101345) und die Exzenterverbinder (119250/119251/119252) korrekt zu verwenden, um eine stabile Verbindung zu gewährleisten.
Einsetzen der Stange und Haken
Setzen Sie die Stange ein und fädeln Sie die 6 Haken (194413) auf, bevor Sie das Regal weiter zusammenbauen (Schritt 7-8). Stellen Sie sicher, dass die Haken korrekt positioniert sind.
Fertigstellung
Vervollständigen Sie den Zusammenbau des Regals (Schritt 9-14). Achten Sie darauf, alle Exzenterverbinder festzuziehen.

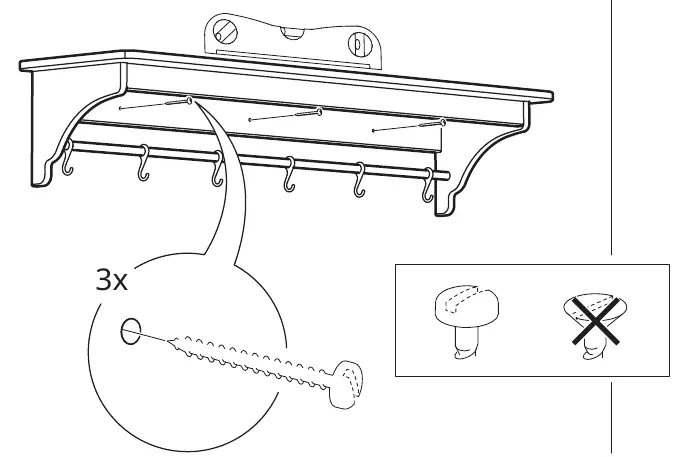

Wandmontage
Befestigen Sie das Regal an der Wand (Schritt 15-16). Verwenden Sie eine Wasserwaage, um sicherzustellen, dass das Regal gerade hängt. Wählen Sie Schrauben und Dübel, die für das Material Ihrer Wand und das Gewicht des Regals geeignet sind. Im Zweifelsfall ziehen Sie einen Fachmann hinzu.
Herstellerinformationen
IKEA
Praktische Hilfe
Typische Probleme
Wandbefestigung fehlt
Das Regal muss zwingend mit der beiliegenden Wandbefestigung montiert werden. Schrauben und Dübel für die Wand sind nicht enthalten und müssen passend zum Wandmaterial gekauft werden.
Instabiler Zusammenbau
Stellen Sie sicher, dass alle Exzenterverbinder (119250/119251/119252) vollständig festgezogen sind und die Holzdübel (101345) korrekt sitzen.
Vor der Verwendung
- Prüfen Sie die Beschaffenheit Ihrer Wand.
- Besorgen Sie passende Schrauben und Dübel für Ihr Wandmaterial.
- Halten Sie einen Schlitz- und Kreuzschraubendreher bereit.
- Verwenden Sie eine Wasserwaage für die Wandmontage.
- Überprüfen Sie, ob alle Teile aus der Hardware-Liste vorhanden sind.
Technische Daten in der Praxis
- Wandbefestigung
- Zwingend erforderlich, um das Umkippen des Regals zu verhindern.
- Schrauben/Dübel
- Nicht im Lieferumfang enthalten; müssen je nach Wandbeschaffenheit gewählt werden.
Abbildungen und Diagramme
- Die Anleitung zeigt die Verwendung von Exzenterverbindern, die durch Drehen im Uhrzeigersinn fixiert werden.
- Die Montage der Haken muss vor dem finalen Zusammenbau der Regalkonstruktion erfolgen.
Modellkompatibilität
- Die mitgelieferten Befestigungsmittel sind nur für die Verbindung der Regalteile untereinander, nicht für die Wandmontage.
