Bedienungsanleitung für Icron USB 3-2-1 Starling 3251C Extender-System
Schnellstartanleitung für das Icron USB 3-2-1 Starling 3251C Extender-System. Erfahren Sie, wie Sie die LEX- und REX-Einheiten installieren, USB-Geräte anschließen, Fehler beheben und das System montieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Icron USB 3-2-1 Starling 3251C ist ein Punkt-zu-Punkt-Extender-System, das USB 3.2-Verbindungen über eine Distanz von 10 Metern ermöglicht. Das System besteht aus einer LEX-Einheit (Local Extender) und einer REX-Einheit (Remote Extender), die über ein mitgeliefertes Spezialkabel verbunden werden. Bitte beachten Sie, dass die Modelle 3251C-10 (CM-Kabel) und 3251C-10-PL (Plenum-Kabel) nicht untereinander austauschbar sind.
Installation des Extender-Systems
- Platzieren Sie die LEX-Einheit in der Nähe des Host-Computers.
- Verbinden Sie die LEX-Einheit über das mitgelieferte USB 3.2 Gen 1-Kabel mit einem USB 3-Port des Computers.
- Verbinden Sie die LEX- und REX-Einheiten mit dem mitgelieferten Spezialkabel über die Link-Ports.
- Platzieren Sie die REX-Einheit in der Nähe des USB-Geräts und schließen Sie das Gerät an den Device-Port der REX-Einheit an.
- Überprüfen Sie die LED-Anzeigen: Die Power- und Link-LEDs sollten dauerhaft leuchten.
Montageoptionen
Das Gehäuse bietet drei Möglichkeiten zur Befestigung:
- Montage-Kit: Verwendung der optional erhältlichen Halterungen (Art.-Nr. 21-00155).
- Direktmontage: Nutzung der vier vorgebohrten Löcher an der Unterseite für eine feste Oberflächenmontage.
- Kabelbinder-Montage: Nutzung der vier Schlitze an der Unterseite zur Befestigung an Stangen oder anderen Oberflächen mittels Kabelbindern.
Fehlerbehebung
Sollten Probleme auftreten, prüfen Sie zuerst die Kabelverbindungen. Wenn die Link-LEDs aus sind oder blinken, ist die Verbindung zwischen LEX und REX unterbrochen. Bei Stromproblemen (Power-LED leuchtet bernsteinfarben statt grün) kann ein optionales 5V 3A Netzteil erforderlich sein. Stellen Sie sicher, dass Sie für USB 3-Verbindungen immer einen USB-C-Port am Host verwenden.
Technische Daten
- Reichweite: 10 Meter (mit mitgeliefertem Kabel).
- Durchsatz: Bis zu 5 Gbps.
- Kompatibilität: USB 3.2, 2.0, 1.1.
- Betriebstemperatur: 0°C bis 50°C.
- Stromversorgung: Bus-powered oder optionales 5V 3A Netzteil.
Herstellerinformationen
Icron
Praktische Hilfe
Typische Probleme
Alle LEDs sind aus
Prüfen Sie, ob das Netzteil (falls verwendet) angeschlossen ist und ob der Host-Computer eingeschaltet ist.
Link-LEDs sind aus oder blinken
Stellen Sie sicher, dass das mitgelieferte Spezialkabel fest in den Link-Ports von LEX und REX steckt.
Power-LED leuchtet bernsteinfarben
Die Stromversorgung ist nicht optimal. Verwenden Sie einen USB-C-Port am Host oder ein optionales 5V 3A Netzteil.
USB-Gerät wird nicht erkannt
Testen Sie das Gerät direkt am Computer. Aktualisieren Sie ggf. die USB-Controller-Treiber des Host-Computers.
Vor der Verwendung
- Stellen Sie sicher, dass das mitgelieferte Spezialkabel nicht gekürzt oder verändert wurde.
- Prüfen Sie, ob der Host-Computer USB 3.2 unterstützt.
- Installieren Sie ggf. notwendige Software für das USB-Gerät vor dem Anschluss an den Extender.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 50°C liegt.
Abbildungen und Diagramme

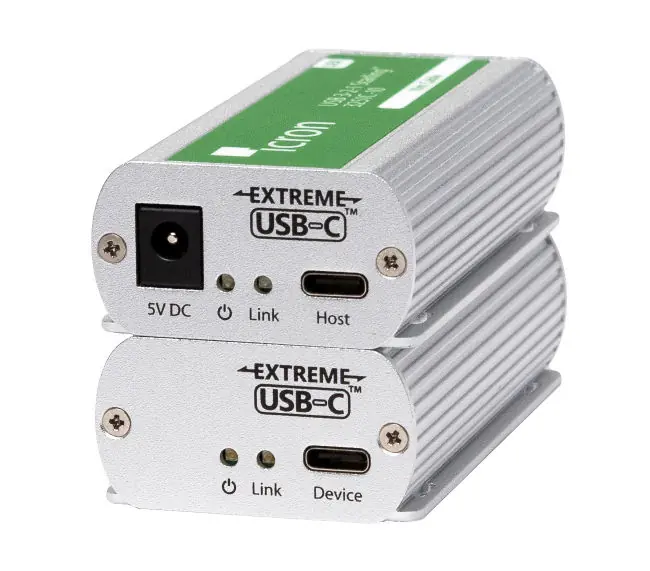

- Die Frontansicht zeigt die Power- und Link-LEDs sowie den USB-Host- bzw. Device-Anschluss.
- Die Rückansicht zeigt den Link-Port für das Spezialkabel sowie reservierte Konfigurationsanschlüsse.
Modellkompatibilität
- Nicht kompatibel mit DisplayPort ALT-Modus.
- Modelle mit CM-Kabel und Plenum-Kabel sind nicht untereinander austauschbar.
