Bedienungsanleitung für Icron USB 2.0 Ranger 2301 USB-Extender-System
Schnellstartanleitung für das Icron USB 2.0 Ranger 2301 Extender-System. Erfahren Sie, wie Sie die LEX- und REX-Einheiten über CAT 5e/6/7-Kabel verbinden, USB-Geräte anschließen und das System für eine transparente USB-Verlängerung über...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für das Icron USB 2.0 Ranger 2301 Extender-System. Es ermöglicht die Verlängerung von USB 2.0-Signalen über eine Distanz von bis zu 100 Metern mittels eines CAT 5e/6/7-Kabels. Das System ist "Plug and Play"-fähig und erfordert keine zusätzlichen Softwaretreiber.
Lieferumfang
- USB 2.0 Ranger 2301 LEX (Local Extender)
- USB 2.0 Ranger 2301 REX (Remote Extender)
- USB 2.0-Kabel
- Netzteil
- Länderspezifisches Netzkabel
- Schnellstartanleitung
Installation und Inbetriebnahme
- Platzieren Sie die Extender-Einheiten an den gewünschten Standorten.
- Verbinden Sie die LEX- und REX-Einheiten über ein CAT 5e/6/7-Kabel (nicht im Lieferumfang enthalten) über die Link-Ports (RJ45).
- Verbinden Sie die LEX-Einheit mit dem Computer unter Verwendung des mitgelieferten USB-Kabels.
- Schließen Sie das Netzteil an die REX-Einheit an und verbinden Sie es mit einer Stromquelle.
- Schließen Sie das USB-Gerät an die REX-Einheit an.
Stellen Sie vor Beginn sicher, dass alle erforderlichen Treiber für Ihre USB-Geräte auf dem Computer installiert sind.
Produktbetrieb und Lagerung
Das Gehäuse darf nicht geöffnet werden, da dies zu Schäden führt und die Garantie erlischt. Verwenden Sie ausschließlich das mitgelieferte Netzteil. Bei Nichtgebrauch sollte das Gerät an einem trockenen Ort bei Temperaturen zwischen -20°C und 70°C gelagert werden.
Technische Unterstützung
Für detaillierte Konfigurationsanleitungen besuchen Sie www.icron.com/2301. Technischen Support finden Sie unter www.icron.com/support.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Icron
Praktische Hilfe
Typische Probleme
USB-Gerät wird nicht erkannt
Stellen Sie sicher, dass alle erforderlichen Gerätetreiber auf dem Host-Computer installiert sind.
System funktioniert nicht
Überprüfen Sie die Stromversorgung der REX-Einheit und die korrekte Verbindung des CAT 5e/6/7-Kabels zwischen LEX und REX.
Vor der Verwendung
- Stellen Sie sicher, dass alle Gerätetreiber für die USB-Peripherie installiert sind.
- Verfügen Sie über ein CAT 5e/6/7-Kabel (bis zu 100m Länge).
- Prüfen Sie, ob das mitgelieferte Netzteil für die REX-Einheit bereitliegt.
- Stellen Sie sicher, dass die Umgebung trocken ist.
Technische Daten in der Praxis
- Maximale Reichweite
- 100 Meter über CAT 5e/6/7-Kabel.
- Kompatibilität
- Unterstützt Windows, macOS, Linux und Chrome OS.

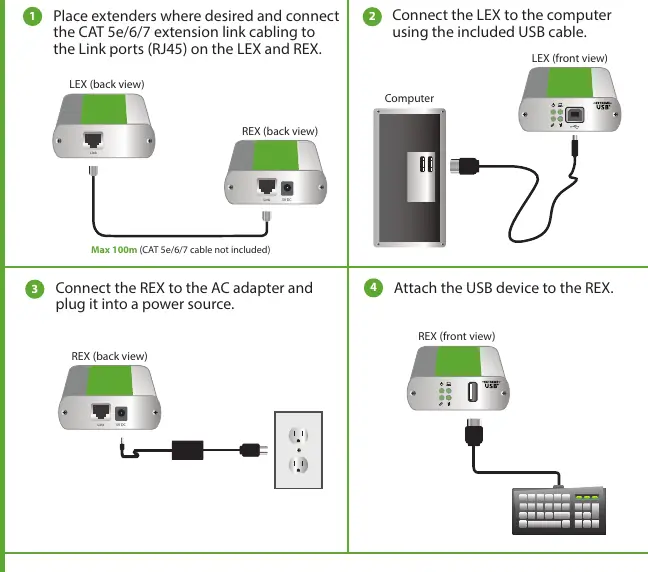

Abbildungen und Diagramme
- LEX (Local Extender) wird mit dem Computer verbunden.
- REX (Remote Extender) wird mit dem Netzteil und dem USB-Gerät verbunden.
- Die Verbindung zwischen LEX und REX erfolgt über den RJ45 Link-Port.
Modellkompatibilität
- Das System ist kompatibel mit Windows, macOS, Linux und Chrome OS.
- Das CAT 5e/6/7-Verbindungskabel ist nicht im Lieferumfang enthalten.
