Bedienungsanleitung für Icron USB 3.0 Spectra 3001-15 Aktives Verlängerungskabel
Schnellstartanleitung für das Icron USB 3.0 Spectra 3001-15 15m aktive Verlängerungskabel. Enthält Installationsschritte, Kompatibilitätshinweise, Fehlerbehebung und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Icron USB 3.0 Spectra 3001-15 ist ein aktives 15-Meter-Kupferverlängerungskabel für USB 3.0-Geräte. Es ist ausschließlich für USB 3.0-Geräte konzipiert und nicht abwärtskompatibel mit USB 2.0 oder 1.1. Das Kabel unterstützt die ExtremeUSB-Technologie und erfordert keine Softwaretreiber.
Produktbeschreibung und Komponenten

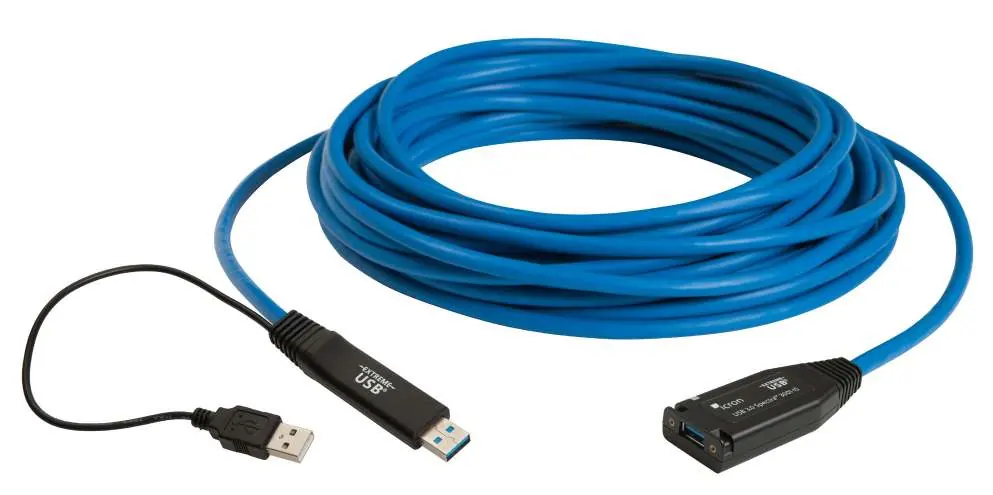

Das Paket enthält das 15m aktive Kupferkabel, einen Kabelbinder und eine Kurzanleitung. Das Kabel verfügt über einen USB 3.0-Host-Anschluss, einen USB-Stromanschluss (empfohlen für Geräte mit mehr als 2,5W Strombedarf) sowie eine USB 3.0-Buchse mit Verriegelungsmechanismus für kompatible Geräte.
Installation
- Verbinden Sie den USB 3.0-Host-Anschluss des Kabels mit einem USB 3.0-Port Ihres Computers.
- Schließen Sie den USB-Stromanschluss an einen weiteren USB-Port des Computers an, falls das angeschlossene Gerät mehr als 2,5W benötigt oder nicht selbst mit Strom versorgt wird.
- Verbinden Sie Ihr USB 3.0-Gerät mit der USB 3.0-Buchse des Verlängerungskabels.
- Sichern Sie die Verbindung bei Bedarf mit dem mitgelieferten Kabelbinder an den dafür vorgesehenen Schlitzen.
Sicherheit und Betrieb
Das Kabel ist robust, sollte jedoch nicht über einen Biegeradius von 28mm hinaus gebogen werden. Bei Nichtgebrauch sollte das Produkt an einem trockenen Ort bei Temperaturen zwischen -20°C und 70°C gelagert werden. Öffnen Sie niemals das Gehäuse, da dies die Garantie ungültig macht.
Fehlerbehebung
Wenn die LED am Kabel rot leuchtet, wird das Gerät nicht korrekt erkannt oder erhält nicht genügend Strom. Trennen Sie das Kabel, schließen Sie zuerst den Stromanschluss und dann den Host-Anschluss an. Wenn die LED grün leuchtet, das Gerät aber nicht funktioniert, stellen Sie sicher, dass das Gerät direkt am Computer funktioniert, und aktualisieren Sie gegebenenfalls die USB-Host-Controller-Treiber.
Technische Daten
- Reichweite: 15 Meter
- Geschwindigkeit: Bis zu 5 Gbps
- Betriebstemperatur: 0°C bis 45°C
- Kompatibilität: Windows, macOS, Linux, Chrome OS (nur USB 3.0-Geräte)
Herstellerinformationen
Icron
Praktische Hilfe
Typische Probleme
LED leuchtet rot
Das Gerät erhält zu wenig Strom oder wird nicht erkannt. Schließen Sie den USB-Stromanschluss an einen anderen Port an oder stellen Sie sicher, dass er zuerst eingesteckt wurde.
Gerät wird als 'Unbekanntes Gerät' erkannt
Testen Sie das Gerät direkt am Computer. Wenn es dort funktioniert, aktualisieren Sie die BIOS- oder Chipsatz-Treiber Ihres Computers.
Vor der Verwendung
- Stellen Sie sicher, dass Ihr Computer über einen USB 3.0-Port verfügt.
- Prüfen Sie, ob das USB-Gerät ein USB 3.0-Gerät ist (USB 2.0/1.1 werden nicht unterstützt).
- Installieren Sie alle notwendigen Treiber für Ihr USB-Gerät.
- Prüfen Sie, ob das Gerät mehr als 2,5W Strom benötigt und schließen Sie ggf. den USB-Stromanschluss an.
Technische Daten in der Praxis
- 15m Reichweite
- Maximale Länge für die aktive Signalverstärkung.
- USB 3.0 (5Gbps)
- Unterstützt nur SuperSpeed USB 3.0-Geräte.
- 28mm Biegeradius
- Das Kabel darf nicht enger als 28mm gebogen werden, um Schäden zu vermeiden.
Abbildungen und Diagramme
- Die LED-Anzeige zeigt den Status: Grün bedeutet Betriebsbereit, Rot bedeutet Fehler/Strommangel.
- Der USB-Stromanschluss sollte bei leistungshungrigen Geräten (z.B. Kameras) immer mit dem Host-Computer verbunden werden.
Modellkompatibilität
- Nicht abwärtskompatibel mit USB 2.0 oder 1.1.
- Funktioniert mit AIA USB3 Vision-konformen Geräten.
- Unterstützt Windows, macOS, Linux und Chrome OS.
