Bedienungsanleitung für Husqvarna 129C, 129L, 129LK Rasentrimmer

Schnellstartanleitung und Bedienungsanleitung für Husqvarna 129C, 129L und 129LK Rasentrimmer. Enthält Informationen zu Montage, Betrieb, Wartung und Sicherheit.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Komponenten Seite 2 Montage des Loophandgriffs Seite 3 Montage der Schneidausrüstung Seite 3 Startvorgang Seite 3

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Anweisungen für den sicheren Betrieb und die Wartung Ihres Husqvarna 129C, 129L oder 129LK Rasentrimmers. Lesen Sie die Sicherheitskapitel sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

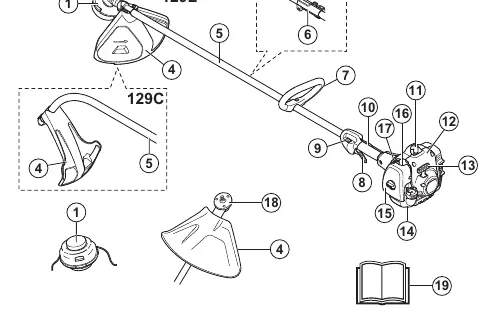

Übersicht der Komponenten
Übersicht der Komponenten

Sicherheit

Verwenden Sie das Gerät nur für die vorgesehenen Aufgaben. Tragen Sie immer die vorgeschriebene persönliche Schutzausrüstung, einschließlich Augenschutz, Gehörschutz, Handschuhe und festem Schuhwerk. Halten Sie einen Sicherheitsabstand von mindestens 15 Metern zu anderen Personen oder Tieren ein.

Montage

Befolgen Sie die Anweisungen zur Montage des Loophandgriffs, des zweiteiligen Schafts und der Schneidausrüstung. Stellen Sie sicher, dass alle Verbindungen fest sitzen, bevor Sie das Gerät starten.

Montage des Loophandgriffs
Montage des Loophandgriffs
Montage der Schneidausrüstung
Montage der Schneidausrüstung

Betrieb

Verwenden Sie eine Kraftstoffmischung aus bleifreiem Benzin (mind. 90 RON) und Zweitaktöl im Verhältnis 50:1 (2%). Starten Sie den Motor gemäß den Anweisungen für kalte oder warme Motoren. Achten Sie darauf, den Motor nach jedem Gebrauch auf Leerlaufdrehzahl zu drosseln.

Startvorgang
Startvorgang

Wartung

Befolgen Sie den Wartungsplan für wöchentliche, monatliche und jährliche Arbeiten. Dazu gehören die Reinigung des Luftfilters, die Überprüfung der Zündkerze, das Schmieren des Winkelgetriebes und die Einstellung der Leerlaufdrehzahl. Lassen Sie Reparaturen am Schalldämpfer von einem autorisierten Service Center durchführen.

Herstellerinformationen

Husqvarna

Markenprofil
Herstellerwebsite https://www.husqvarna.com Support https://www.husqvarna.com/de/support/

Praktische Hilfe

Typische Probleme

Motor startet nicht

Prüfen Sie die Zündkerze, den Luftfilter und die Kraftstoffmischung.

Schneidausrüstung dreht sich im Leerlauf

Stellen Sie die Leerlaufdrehzahl mit der T-Schraube am Vergaser ein.

Vor der Verwendung

  • Prüfen Sie auf fehlende oder beschädigte Teile
  • Prüfen Sie alle Schrauben und Muttern
  • Prüfen Sie den Luftfilter
  • Prüfen Sie die Gashebelsperre
  • Prüfen Sie den Stoppschalter
  • Prüfen Sie auf Kraftstofflecks

Technische Daten in der Praxis

Mischungsverhältnis
50:1 (2%)
Leerlaufdrehzahl
2800 - 3200 min⁻¹

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Komponenten
  • Fig. 23-24: Montage des Loophandgriffs
  • Fig. 25-29: Montage/Demontage des zweiteiligen Schafts
  • Fig. 30-33: Montage der Schneidausrüstung
  • Fig. 34-36: Startvorgang

Modellkompatibilität

  • 129LK unterstützt optionales Zubehör wie Kehrmaschine, Heckenschere, Kantenschneider, Säge, Kultivator.
