Montage- und Bedienungsanleitung für Husky 16KW/26KW Querträger-Kit 32998
Detaillierte Anleitung zur Montage, Installation und Wartung des Husky 16KW/26KW Querträger-Kits (P/N 32998). Enthält Sicherheitshinweise, Betriebstipps und Wartungsanforderungen für den sicheren Anhängerbetrieb.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Husky 16KW/26KW Querträger-Kit (32998) ist für die Montage von 5th-Wheel-Anhängern auf kompatiblen Ford- und Ram-Fahrzeugen mit OEM-Vorbereitungspaket konzipiert. Die Anleitung deckt die Montage, Sicherheitsüberprüfungen, den Betrieb und die Wartung ab. S. 1
Wichtigste Schritte
- Montage der Querträger an den Uprights S. 10, 11
- Durchführung des Tug-Tests vor der Fahrt S. 14
Erste Inbetriebnahme
- Überprüfen Sie den Abstand von 6 Zoll zwischen Anhänger und Ladefläche und führen Sie vor der Fahrt einen Tug-Test durch. S. 13, 14
Probleme und Lösungen
Hitch wackelt oder sitzt nicht flach
T-Bolzen in Halb-Umdrehungen anpassen.
S. 11Wartung und Reset
- Schmieren Sie die Pivot-Bereiche ein- bis zweimal wöchentlich bei Gebrauch. S. 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Anzugsdrehmoment Hauptbolzen | 250 ft-lbs | Erforderliches Drehmoment für die 3/4-Zoll-Bolzen. | S. 11 |
| Anzugsdrehmoment Griffbolzen | 23 ft-lbs | Erforderliches Drehmoment für die Griffmontage. | S. 3 |
Wo es im PDF steht
- Teileliste und Montage S. 1, 2, 8
- Installation S. 9, 10, 11
- Sicherheitsfunktionen S. 4, 12
- Erste Inbetriebnahme S. 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Montage, Installation und den Betrieb des Husky 16KW/26KW Querträger-Kits (P/N 32998). Es ist für die Verwendung mit spezifischen Husky-Kits (32997, 33000, 33054) und den entsprechenden Head & Yoke Kits (31581 oder 31578) vorgesehen. Sicherheit hat oberste Priorität; überschreiten Sie niemals die Anhängelast des Zugfahrzeugs.
Produktbeschreibung und Teileliste
Das Kit enthält den Querträger, Pivot-Pins, Kronenmuttern, Sicherungsstifte und Bump-Stops. Eine vollständige Teileliste finden Sie auf Seite 2 und 8 der Anleitung. Stellen Sie sicher, dass alle Teile vor der Montage vorhanden sind.
Installation und Montage
Die Installation erfordert Sorgfalt und Aufmerksamkeit für Details:
- Vorbereitung: Stellen Sie sicher, dass das Fahrzeug sicher blockiert ist, falls es angehoben wird.
- Montage der Uprights: Platzieren Sie die Uprights in den werksseitigen Adapter. Die Griffe und T-Bolzen müssen in der entriegelten Position stehen.

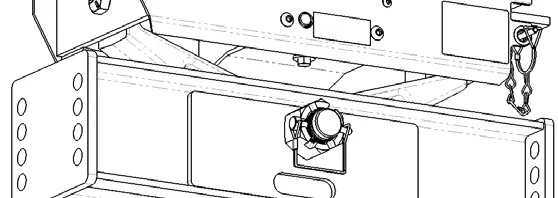

- Montage des Querträgers: Installieren Sie den Querträger an den Uprights. Verwenden Sie die mitgelieferten 3/4-Zoll-Bolzen und Nylock-Muttern. Wichtig: Bolzen von innen, Muttern von außen montieren.
- Drehmoment: Ziehen Sie alle vier 3/4-Zoll-Bolzen und Muttern mit 250 ft-lbs fest. Verwenden Sie den Drehmomentschlüssel an den Muttern, nicht an den Bolzen.
- Einstellung: Überprüfen Sie, ob die Adapter flach aufliegen. Falls das System wackelt, passen Sie die T-Bolzen in Halb-Umdrehungen an.
- Sicherung: Biegen Sie die Laschen der Unterlegscheiben gegen die Muttern, um ein Lösen zu verhindern. Installieren Sie die D-Lock-Stifte.
Sicherheitsfunktionen
Das System verfügt über wichtige Sicherheitsmerkmale:
- Verriegelungsgriff: Muss beim Abschleppen immer mit dem mitgelieferten Stift oder einem Vorhängeschloss gesichert sein.
- Trigger-Platte: Dient zum Testen des Schließmechanismus. Schließen Sie die Kupplung niemals manuell per Hand, es sei denn, sie ist mit einem Anhänger gekoppelt.
Erste Inbetriebnahme und Abschleppen
Vor der ersten Fahrt:
- Überprüfen Sie den Abstand von mindestens 6 Zoll zwischen Anhängerunterseite und Ladefläche.
- Führen Sie einen Tug-Test durch: Anhängerbremsen anziehen und vorsichtig versuchen, den Anhänger vorwärts zu ziehen, um die Verbindung zu prüfen.
- Verwenden Sie niemals die Anhängerstützen, um den Königszapfen in die Kupplung abzusenken.
Wartung und Pflege
- Schmierung: Schmieren Sie die beweglichen Teile (Pivot-Bereiche) ein- bis zweimal wöchentlich bei Gebrauch.
- Inspektion: Überprüfen Sie nach den ersten 100 Meilen und danach jährlich alle Bolzen auf festen Sitz.
- Lagerung: Entfernen Sie die Kupplung bei Nichtgebrauch und lagern Sie sie an einem sauberen, trockenen Ort.
Herstellerinformationen
Husky
Praktische Hilfe
Typische Probleme
Die Kupplung wackelt oder sitzt nicht flach auf dem Adapter.
Passen Sie die T-Bolzen durch Drehen in Halb-Umdrehungen an, bis die Adapter flach aufliegen.
Die Kupplung lässt sich nach der Montage schwer entfernen.
Lösen Sie die 1-Zoll-Kontermuttern und justieren Sie die Adapter, bis sich die Einheit leicht entfernen lässt.
Vor der Verwendung
- Stellen Sie sicher, dass ein Abstand von mindestens 6 Zoll zwischen Anhänger und Ladefläche besteht.
- Blockieren Sie die Anhängerräder vor und zurück.
- Stellen Sie sicher, dass die Stützfüße des Anhängers auf einem stabilen Untergrund stehen.
- Führen Sie einen Tug-Test durch, um die sichere Verbindung zu bestätigen.
- Prüfen Sie, ob der Verriegelungsstift oder ein Vorhängeschloss am Griff angebracht ist.
Technische Daten in der Praxis
- Drehmoment Hauptbolzen
- 250 ft-lbs für die 3/4-Zoll-Bolzen.
- Drehmoment Griffbolzen
- 23 ft-lbs für die Montage des Griffs.
- Mindestabstand
- 6 Zoll zwischen Anhängerunterseite und Ladefläche.
Abbildungen und Diagramme

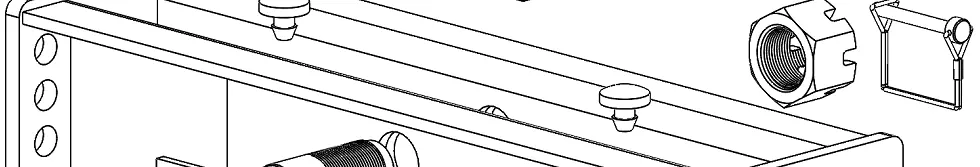

- Die Teileübersicht zeigt die Anordnung der Uprights und des Querträgers.
- Die Abbildungen verdeutlichen die korrekte Position der T-Bolzen und Griffe (verriegelt vs. entriegelt).
Modellkompatibilität
- Erfordert den Kauf des Husky 16KW Head & Yoke Kits (31581) oder 26KW Head & Yoke Kits (31578).
- Kompatibel mit Ford F250/350 (ab 2011) und Ram 2500/3500 (ab 2013/2014) mit OEM-Vorbereitungspaket.
