Bedienungsanleitung für Husky 20-Gallon tragbaren Luftkompressor C201H
Detaillierte Bedienungsanleitung für den Husky 20-Gallon Luftkompressor C201H. Erfahren Sie alles über Sicherheit, Inbetriebnahme, Wartung, Fehlerbehebung und technische Spezifikationen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Husky 20-Gallon Luftkompressor (C201H) ist ein ölfreies Gerät für den Heimgebrauch. Zur Inbetriebnahme schließen Sie das Gerät an eine 120V-Steckdose an, schließen das Ablassventil und schalten das Gerät ein. Achten Sie auf eine gute Belüftung (mind. 45 cm Abstand zu Wänden) und lassen Sie nach jedem Gebrauch das Kondenswasser aus dem Tank ab. S. 1, 8, 9, 12
Wichtigste Schritte
- Kondenswasser ablassen S. 14, 15
- Sicherheitsventil prüfen S. 12
Erste Inbetriebnahme
- Stellen Sie sicher, dass der Schalter auf OFF steht, schließen Sie das Ablassventil, stecken Sie das Gerät ein und schalten Sie es auf ON. S. 11, 12
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Kompressor läuft nicht
Stromversorgung prüfen, Sicherung prüfen, Motor abkühlen lassen (Überlastschutz).
S. 16Wartung und Reset
- Bei Auslösen des thermischen Überlastschutzes: Schalter auf OFF, ausstecken, abkühlen lassen, einstecken, Schalter auf ON. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Motorleistung | 1.3 HP | Laufleistung | S. 7 |
| Tankkapazität | 20 gal. | S. 7 | |
| Max. Druck | 175 PSI | Maximaler Druck | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4, 5
- Technische Daten S. 7
- Bedienung S. 11, 12, 13, 14
- Fehlerbehebung S. 16, 17

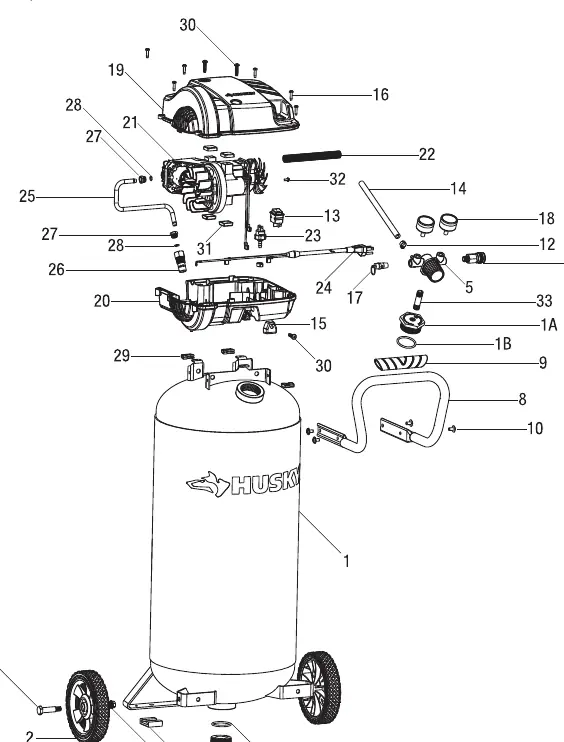

- Ersatzteile S. 18, 19, 20, 21
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Husky 20-Gallon Luftkompressor (Modell C201H). Vor der Inbetriebnahme ist es zwingend erforderlich, die Sicherheitsvorkehrungen zu lesen, um Verletzungen oder Geräteschäden zu vermeiden. Der Kompressor ist nicht für die Bereitstellung von Atemluft geeignet.
Produktbeschreibung und Komponenten
Der Luftkompressor besteht aus einem 20-Gallonen-Tank, einem Motor, einem Druckschalter, einem Regler mit Manometer und einem Schnellanschluss. Zu den wesentlichen Bedienelementen gehören:
- Ein-/Ausschalter: Steuert die Stromzufuhr zum Druckschalter.
- Regler: Ermöglicht die Einstellung des Ausgangsdrucks.
- Sicherheitsventil: Lässt bei Überdruck automatisch Luft ab.
- Ablassventil: Dient zum Ablassen von Kondenswasser am Tankboden.
Aufstellung und Vorbereitung
Für einen sicheren Betrieb beachten Sie bitte folgende Punkte:
- Stellen Sie den Kompressor in einem sauberen, trockenen und gut belüfteten Bereich auf.
- Halten Sie einen Mindestabstand von 45 cm (18 Zoll) zu Wänden oder Hindernissen ein, um die Luftzirkulation nicht zu behindern.
- Verwenden Sie nur 3-adrige Verlängerungskabel mit Erdung, falls erforderlich.
- Stellen Sie sicher, dass der Kompressor an eine Stromversorgung von 120V, 60Hz angeschlossen ist.
Inbetriebnahme und Betrieb
Vorbereitung:
- Stellen Sie sicher, dass der Ein-/Ausschalter auf "OFF" steht.
- Schließen Sie das Ablassventil.
- Überprüfen Sie alle Luftleitungen und Anschlüsse auf Dichtheit.
Starten:
- Schließen Sie das Gerät an eine geeignete Steckdose an.
- Stellen Sie den Schalter auf "ON". Der Motor baut Druck auf und schaltet sich bei Erreichen des Abschaltdrucks automatisch ab.
- Stellen Sie den gewünschten Ausgangsdruck am Regler ein.
Wartung und Pflege
Regelmäßige Wartung verlängert die Lebensdauer des Geräts:
- Kondenswasser ablassen: Lassen Sie das Kondenswasser nach jedem Gebrauch oder täglich über das Ablassventil am Tankboden ab.
- Sicherheitsventil prüfen: Ziehen Sie täglich am Ring des Sicherheitsventils, um die Funktion zu testen.
- Reinigung: Verwenden Sie ein sauberes Tuch. Vermeiden Sie Lösungsmittel bei Kunststoffteilen.
- Lagerung: Lagern Sie den Kompressor an einem kühlen, trockenen Ort. Wickeln Sie Kabel und Schlauch locker um den Griff.
Fehlerbehebung
Bei Problemen prüfen Sie bitte folgende Punkte:
- Kompressor läuft nicht: Prüfen Sie die Stromversorgung, den Sicherungsautomaten oder ob der thermische Überlastschutz ausgelöst hat.
- Motor brummt oder läuft langsam: Mögliche Ursache ist eine zu niedrige Spannung oder ein ungeeignetes Verlängerungskabel.
- Sicherungen brennen durch: Verwenden Sie eine träge Sicherung und betreiben Sie den Kompressor an einem eigenen Stromkreis.
Technische Daten
- Motorleistung: 1.3 HP
- Tankkapazität: 20 Gallonen
- Max. Druck: 175 PSI
- Luftleistung: 5.2 SCFM bei 40 PSI / 4.0 SCFM bei 90 PSI
- Schmierung: Ölfrei
- Stromversorgung: 120V, 60 Hz, 15 Ampere
Herstellerinformationen
Husky
Praktische Hilfe
Typische Probleme
Kompressor läuft nicht
Überprüfen Sie die Stromversorgung, den Sicherungsautomaten oder ob der thermische Überlastschutz ausgelöst hat (Gerät abkühlen lassen).
Motor brummt oder läuft langsam
Prüfen Sie auf zu niedrige Spannung oder ein ungeeignetes Verlängerungskabel (zu lang oder zu dünn).
Sicherungen brennen durch
Verwenden Sie eine träge Sicherung und betreiben Sie den Kompressor an einem eigenen Stromkreis.
Druckabfall nach Abschalten
Überprüfen Sie alle Anschlüsse auf Undichtigkeiten mit Seifenwasser und ziehen Sie diese ggf. nach.
Vor der Verwendung
- Stellen Sie sicher, dass der Kompressor auf einer ebenen Fläche steht.
- Halten Sie einen Mindestabstand von 45 cm (18 Zoll) zu Wänden ein.
- Überprüfen Sie alle Schlauchverbindungen auf Dichtheit.
- Stellen Sie sicher, dass die Stromversorgung 120V, 60Hz entspricht.
- Prüfen Sie, ob das Ablassventil geschlossen ist.
- Tragen Sie eine Schutzbrille.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

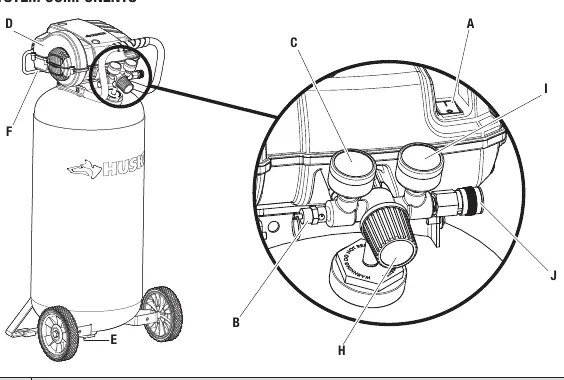

- Das Systemkomponenten-Diagramm (Seite 9) zeigt die Position von Schalter, Regler, Manometern und Ablassventil.
- Das Aufstellungsdiagramm (Seite 10) verdeutlicht den erforderlichen Mindestabstand von 18 Zoll (45 cm) zu Wänden.
- Das Diagramm zur Schlauchmontage (Seite 11) zeigt die Verwendung des Reglerknopfes und des Schnellanschlusses.
Modellkompatibilität
- Nur für 120V, 60Hz Wechselstrom geeignet.
- Nicht für den Betrieb mit Gleichstrom (DC) geeignet.
- Verwenden Sie nur 3-adrige Verlängerungskabel mit Erdung.
