Bedienungsanleitung für Huazheng HZBZ-IV Automatischer umfassender Transformator-Prüfstand

Wichtige Informationen aus der Anleitung

Der Huazheng HZBZ-IV ist ein automatisches, umfassendes Prüfsystem für Transformatoren. Dieses System ist für Routine-, Typ- und Spezialtests an Verteiltransformatoren der 11–33 kV-Klasse konzipiert. Die Bedienung erfolgt über eine integrierte Steuereinheit mit SPS und Industrie-PC. Vor der Inbetriebnahme ist eine fachgerechte Installation unter Einhaltung der Erdungsvorgaben (unter 0,5 Ohm) zwingend erforderlich. Das System verfügt über umfangreiche Schutzfunktionen, darunter eine Nullpunkt-Einschaltverriegelung (Zero Boost Protection), die sicherstellt, dass Tests nur bei Nullstellung des Spannungsreglers beginnen.

Systemeinführung

Das HZBZ-IV System nutzt eine SPS als Kernsteuereinheit und einen Industrie-PC als Mensch-Maschine-Schnittstelle. Diese Architektur bietet hohe Zuverlässigkeit, eine intuitive Benutzeroberfläche und umfassende Schutzfunktionen. Die Kommunikation zwischen PC und SPS erfolgt über RS-485 mit vollständiger elektrischer Isolierung, um Signalstörungen zu unterdrücken.

Testmöglichkeiten

Das System unterstützt eine Vielzahl von automatisierten Tests:

• Isolationswiderstandsprüfung
• DC-Widerstandsprüfung (2 Wicklungen)
• Übersetzungsverhältnis (Windungsverhältnis) und Vektorgruppentest
• Leerlauftest (Leerlaufverlust, Leistungsfaktor, Leerlaufstrom)
• Lasttest (Lastverlust, Kurzschlussimpedanz)
• Netzfrequenz-Stehspannungsprüfung (Hochspannungstest)
• Induktionsspannungsprüfung (Frequenzverdopplungs-Drucktest)
• Temperaturanstiegstest
• Kapazitäts- und dielektrische Verlustprüfung

Systemkomponenten

Das System besteht aus mehreren Hauptkomponenten:

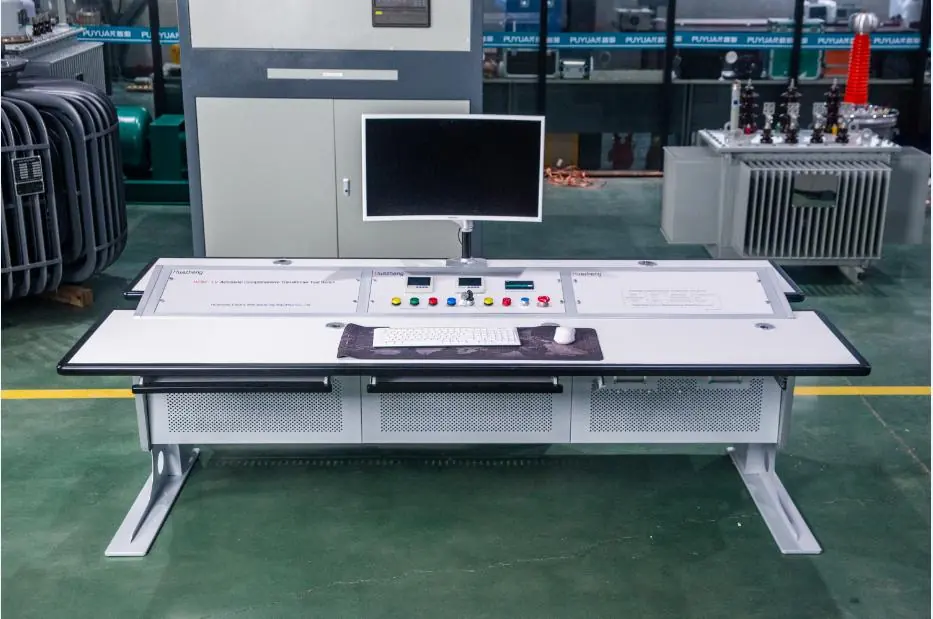

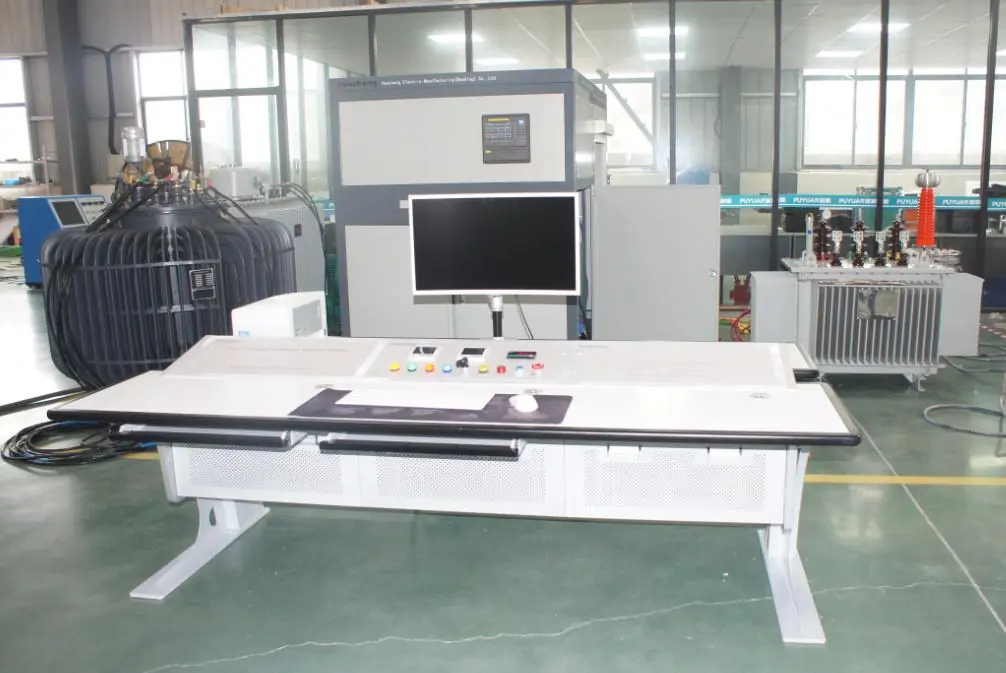

• Test-Steuerkonsole: Zentraleinheit mit Industrie-PC, Bildschirm und Not-Aus-Taster.
• Steuerschrank: Enthält die SPS, Verteilungsgeräte und Hochspannungs-Messgeräte.

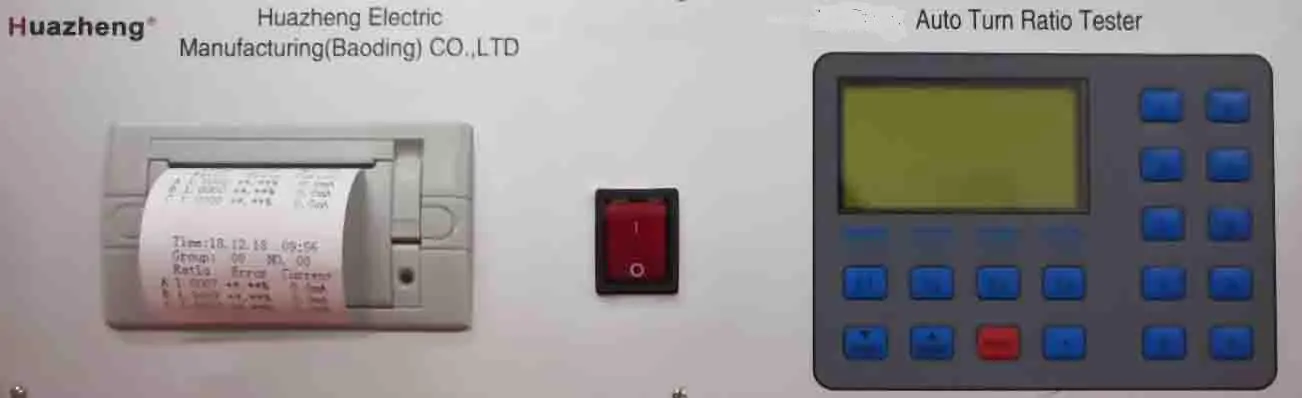

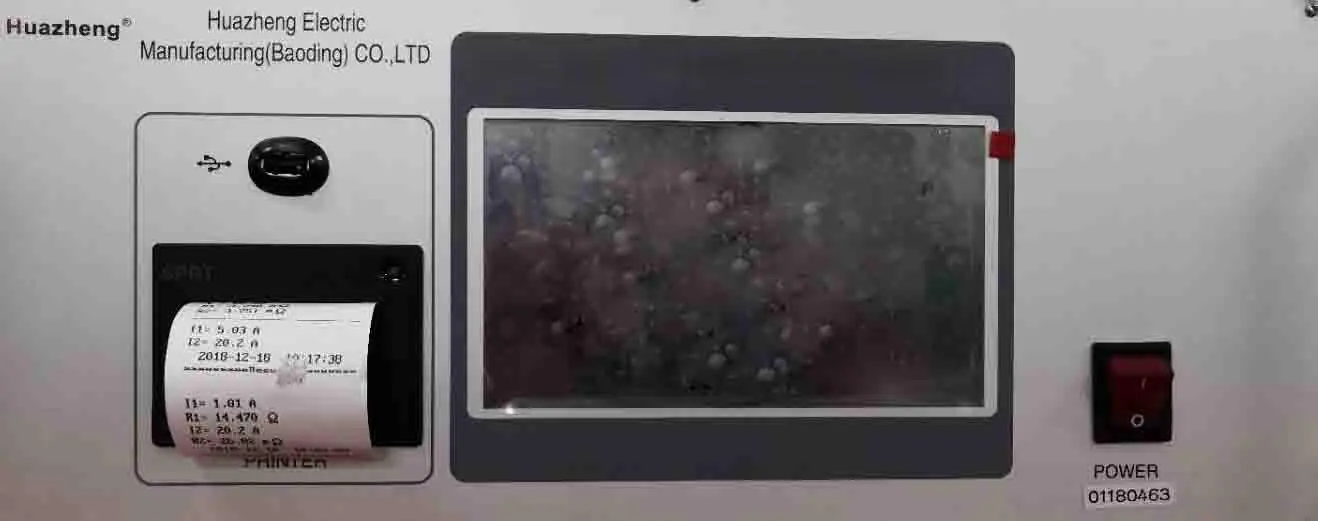

• Testinstrumente: Übersetzungsverhältnis-Tester (HZ-700), Leistungsanalysator (HZ-300), DC-Widerstandstester (HZ-200), Isolationswiderstandstester, dielektrischer Verlusttester und Temperaturinspektor.

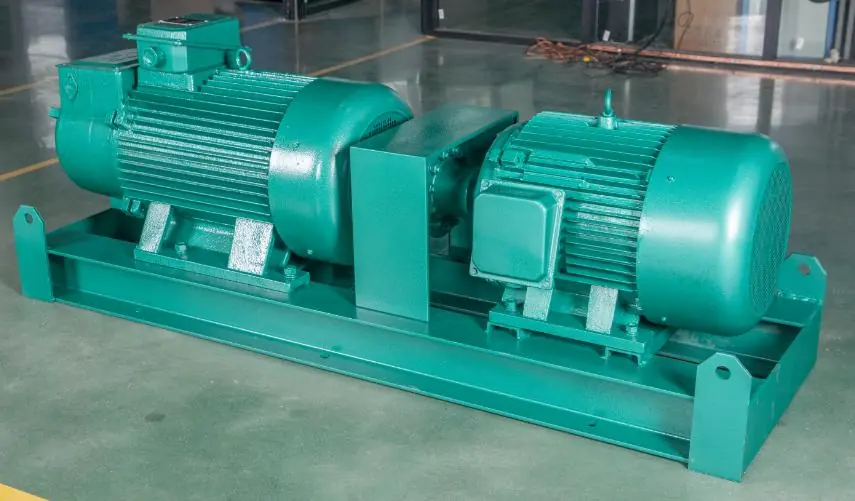

• Leistungskomponenten: Dreiphasen-Induktionsspannungsregler, Zwischentransformator, Frequenzverdopplungs-Generator und Hochspannungs-Testtransformator.

Betrieb und Software

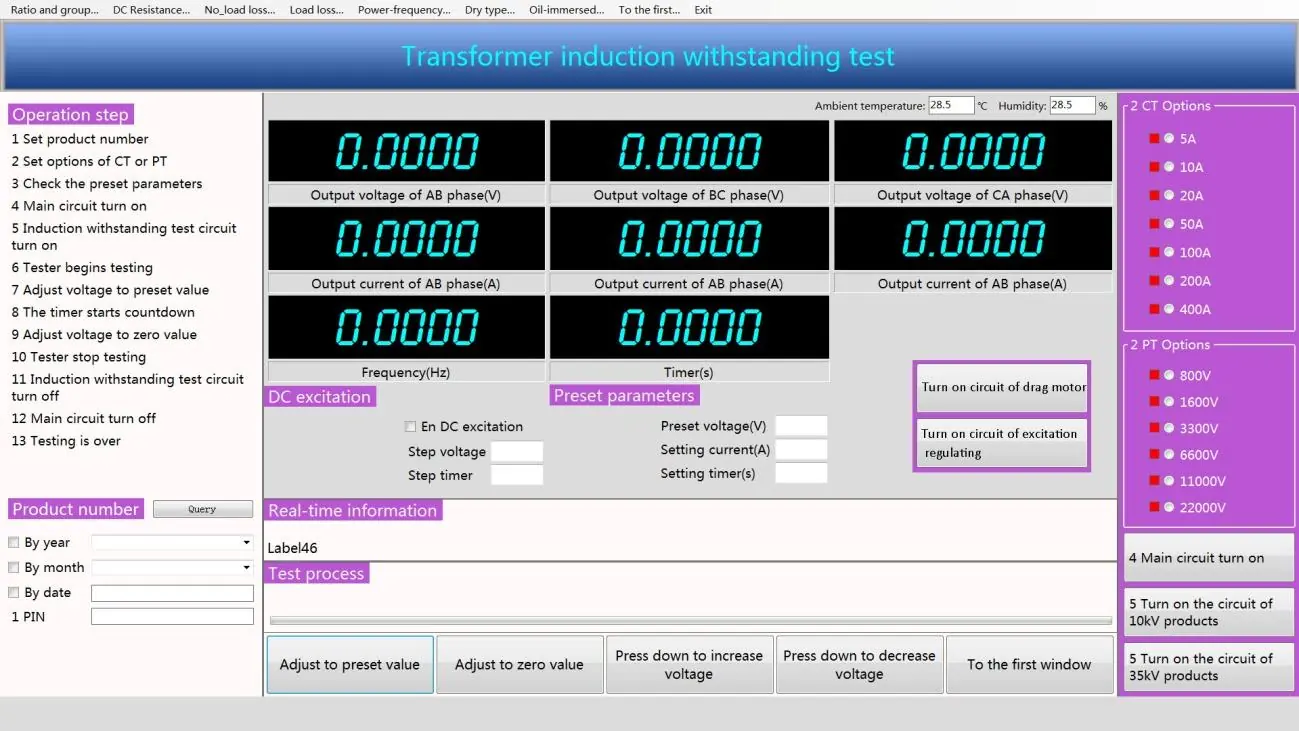

Die Testsoftware ermöglicht eine benutzerfreundliche Steuerung. Alle Messdaten und Berechnungsergebnisse werden in einer Datenbank mit eindeutigen Identifikationsnummern gespeichert. Die Software unterstützt die automatische Berichterstellung, wobei Berichte als Excel-Dateien gespeichert oder direkt gedruckt werden können. Die Software bietet Echtzeit-Anzeigen der Schaltungskomponenten und umfassende Alarmmeldungen.

Sicherheit und Schutzfunktionen

Das System bietet vier Schutzebenen:

• Eingangsschutz: Überstromrelais am Eingang des Spannungsreglers.
• Ausgangsschutz: Überstromrelais am Ausgang des Spannungsreglers und Generators.
• Messschutz: Automatische Überwachung der Messbereiche; bei Überschreitung erfolgt ein Not-Aus.
• Nullpunkt-Schutz (Zero Boost): Das System kehrt nach dem Abschalten automatisch auf Null zurück. Ein Start ist nur möglich, wenn der Regler auf Null steht.

Zusätzlich sind ein Not-Aus-Taster, Warnleuchten und Alarmglocken vorhanden.

Installation und Inbetriebnahme

Die Installation erfordert eine Stromversorgung mit 50Hz ±0,1 und einem Strom von mindestens 500A. Der Erdungswiderstand am Standort darf 0,5 Ohm nicht überschreiten. Es wird empfohlen, während der Bauphase Kabelgräben im Kontrollraum und im Prüfbereich vorzusehen.
