Benutzerhandbuch für HP Latex 126-Zoll Free-Fall Roll Kit
Detailliertes Benutzerhandbuch für das HP Latex 126-Zoll Free-Fall Roll Kit. Erfahren Sie alles über die Medienkonfiguration, Installation, Wartung und Fehlerbehebung für Ihren HP Latex Drucker.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das HP Latex 126-Zoll (320 cm) Free-Fall Roll Kit ermöglicht die Endbearbeitung von Drucken, während der Drucker weiterhin in Betrieb ist. Es ist ideal für kleine Volumina oder Einzelaufträge, da Drucke sofort nach dem Verlassen des Druckers entnommen werden können. Dieses Zubehör ist kompatibel mit den Druckern HP Latex 1500 sowie der HP Latex Serie 2700/FS50/FS60.
Konfiguration für freifallende Rollen (Free-Fall)

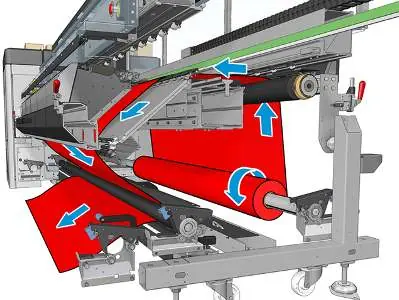

In dieser Konfiguration wird das Substrat auf der Eingabespule montiert und das bedruckte Material fällt auf den Boden vor dem Drucker. Vor dem Laden muss im Internal Print Server die entsprechende Konfiguration ausgewählt werden.
- Stellen Sie sicher, dass der Hebel der Spannrolle angehoben ist.

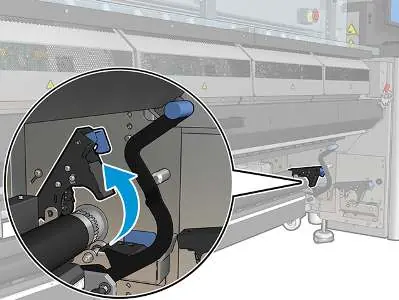

- Entriegeln Sie die Spannrolle an beiden Enden.
- Führen Sie das Substrat ein und schieben Sie die Rolle nach hinten.
- Richten Sie das Substrat aus, sodass es gleichmäßig gespannt und flach ist.
- Schließen Sie die Verriegelungen und senken Sie den Spannrollenhebel.
Konfiguration Rolle-zu-Kollektor

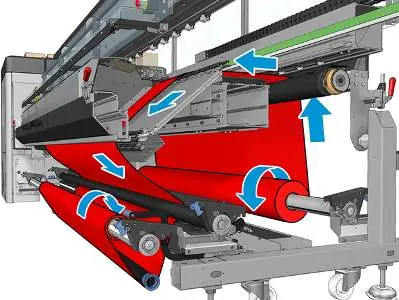

Diese Konfiguration ähnelt der Free-Fall-Konfiguration, erfordert jedoch zusätzlich einen Aufwickler und eine Spannstange. Wählen Sie eine Spannstange, die der Breite des Substrats entspricht. Verwenden Sie den Internal Print Server, um den Aufwickler zu aktivieren und die Wickelrichtung (vorzugsweise nach außen) festzulegen.
Wartung des Materials
Eine regelmäßige Reinigung ist entscheidend für die Druckqualität und den reibungslosen Betrieb.
Reinigung der Rolle und Antriebsräder
Reinigen Sie die Rolle, wenn sie sichtbar verschmutzt ist oder das Substrat rutscht. Verwenden Sie ein sauberes Tuch, das leicht mit Wasser angefeuchtet ist. Bei hartnäckigen Verschmutzungen kann Isopropylalkohol verwendet werden; vermeiden Sie jedoch Reinigungsmittel auf Erdölbasis.
Reinigung der Andruckrollen
Öffnen Sie die Verriegelungen, bewegen Sie die Rolle nach vorne und senken Sie den Hebel der Andruckrolle, um Zugang zu den Antriebsrädern zu erhalten. Reinigen Sie diese vorsichtig und stellen Sie sicher, dass alle Teile vollständig trocken sind, bevor Sie den Betrieb wieder aufnehmen.
PrintCare-Diagnose
Das System bietet spezifische Diagnosewerkzeuge für das Free-Fall Roll Kit, um die Konnektivität elektronischer Komponenten, Sensoren und Motoren zu überprüfen. Diese Diagnosen sind nur verfügbar, wenn das Kit installiert ist.
Systemfehler und Warnmeldungen
Sollte der Internal Print Server einen Fehlercode anzeigen, finden Sie in der Anleitung spezifische Empfehlungen. Häufige Probleme betreffen durchgebrannte Sicherungen (F11/F12), Sensorblockaden oder nicht korrekt geschlossene Verriegelungen. Bei anhaltenden Problemen wenden Sie sich bitte an den HP-Support.
Praktische Hilfe
Typische Probleme
Fehler 10.04.12:10 / 0010-0012-1215 (Sicherung durchgebrannt)
Die 42V-Sicherung des Substratbodenmotors ist durchgebrannt. Überprüfen Sie das System auf Kurzschlüsse oder defekte Verkabelung und ersetzen Sie die Sicherung (F11 oder F12).
Fehler 41.05.00:51 (Antriebsräder angehoben)
Stellen Sie sicher, dass die Andruckleiste abgesenkt ist. Führen Sie ggf. die Sensor-Diagnose (41012) durch.
Fehler 41.10.01:08 (Möglicher Stau am Aufwickler)
Prüfen Sie, ob der Sensor des Substratkollektors funktioniert und ob Objekte die Sichtlinie blockieren.
Fehler 1041-0010-0009 (Sensor nicht verbunden)
Überprüfen Sie, ob das Kabel des TUR-Sensors korrekt am Anschluss J49 der PCA-Interkonnektionsbox angeschlossen ist.
Vor der Verwendung
- Stellen Sie sicher, dass das Free-Fall Roll Kit korrekt installiert ist.
- Wählen Sie im Internal Print Server die korrekte Substratkonfiguration aus.
- Verwenden Sie bei schweren Rollen einen Heber, um Verletzungen zu vermeiden.
- Stellen Sie sicher, dass die Andruckleiste für die jeweilige Konfiguration korrekt positioniert ist.
- Überprüfen Sie vor der Wartung, dass der Drucker nicht druckt.
- Stellen Sie sicher, dass alle gereinigten Teile vollständig trocken sind.
Technische Daten in der Praxis
- Free-Fall-Konfiguration
- Ermöglicht das Schneiden und Entnehmen von Drucken direkt nach dem Verlassen des Druckers.
- Rolle-zu-Kollektor-Konfiguration
- Erfordert eine Spannstange und einen Aufwickler; ideal für längere Druckaufträge.
- Wickelrichtung 'Vers l'extérieur' (nach außen)
- Empfohlene Richtung, da sie größere Rollendurchmesser ermöglicht.
Abbildungen und Diagramme
- Die Abbildungen zeigen den korrekten Pfad des Substrats vom Eingabemandrin über die Hauptrolle bis zum Boden.
- Die Diagramme verdeutlichen die Bedienung der Verriegelungshebel an der Spannrolle.
Modellkompatibilität
- Kompatibel mit HP Latex 1500.
- Kompatibel mit HP Latex Serie 2700, FS50 und FS60.
