Firmware-Installationsanleitung für HP 15C Collectors Edition
Schritt-für-Schritt-Anleitung zur Installation der Firmware auf dem HP 15C Collectors Edition Taschenrechner mittels SAM-BA Software.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Firmware wird über die SAM-BA 2.18 Software auf den Taschenrechner geflasht. Dabei muss das Modell 'sam4l-ek' gewählt und die Adresse '0x04000' für den Schreibvorgang verwendet werden. S. 1, 3
Wichtigste Schritte
- Firmware-Datei übertragen S. 3
- Prüfsumme verifizieren S. 4
Erste Inbetriebnahme
- Nach dem Reset 'pr error' bestätigen S. 4
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reset durchführen S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Checksum (New) | 0A0Ah | Erfolgreiche Installation der neuen Firmware | S. 4 |
| Checksum (Original) | 9090h | Ursprüngliche Firmware | S. 4 |
Wo es im PDF steht
- Firmware-Installation S. 1, 2, 3
- Überprüfung und Reset S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Firmware-Installation
Diese Anleitung beschreibt den Prozess zur Aktualisierung der Firmware des HP 15C Collectors Edition Taschenrechners. Bitte beachten Sie, dass die Firmware urheberrechtlich geschützt ist und nicht gehandelt oder ausgetauscht werden darf.
Vorbereitung
Stellen Sie sicher, dass die Software SAM-BA 2.18 auf Ihrem Computer installiert ist. Der Taschenrechner muss über das Programmierkabel mit dem Windows-PC verbunden sein und im Geräte-Manager korrekt erkannt werden.
Firmware-Installation mit SAM-BA

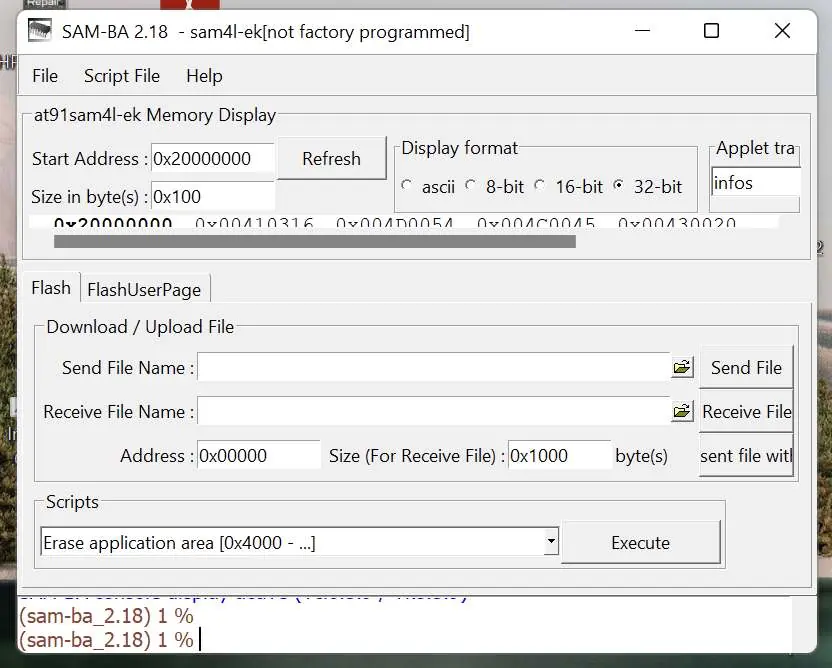

- Starten Sie die SAM-BA 2.18 Software.
- Wählen Sie den im Geräte-Manager angezeigten seriellen Port aus.
- Wählen Sie als Modell sam4l-ek [not factory programmed] aus.
- Klicken Sie auf Connect.

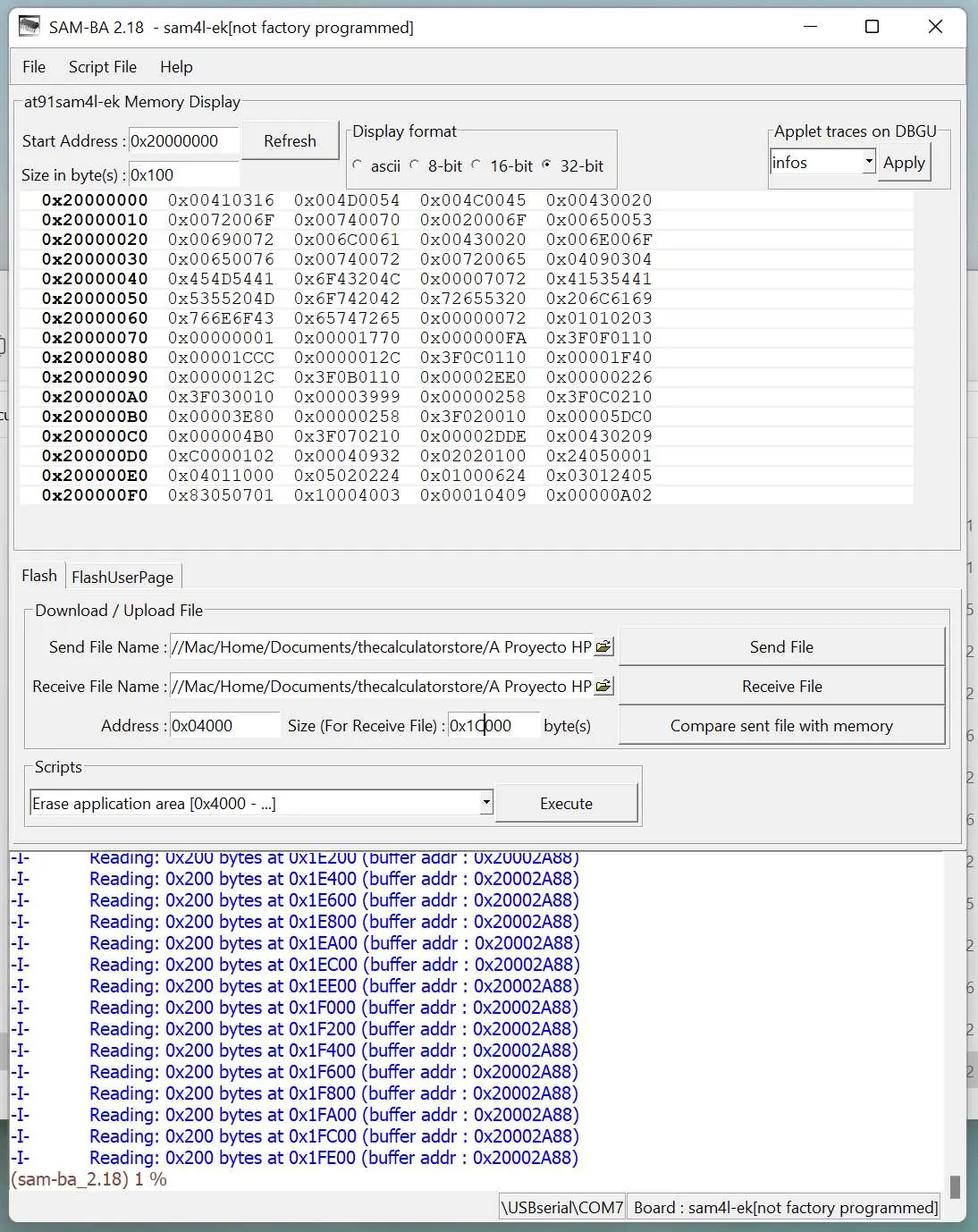

- Klicken Sie auf das Ordner-Symbol neben dem Feld Send File Name und wählen Sie Ihre Firmware-Datei (.bin) aus.
- Geben Sie im Feld Address den Wert 0x04000 ein. Dies ist zwingend erforderlich, um den Bootloader-Bereich des Atmel-Prozessors nicht zu überschreiben.
- Klicken Sie auf die Schaltfläche Send File.
Überprüfung und Abschluss
Nach der Übertragung sollten Sie die Datenintegrität prüfen:
- Klicken Sie auf Compare sent file with memory, um sicherzustellen, dass der Speicherinhalt mit der gesendeten Datei übereinstimmt.
- Drücken Sie die RESET-Taste am Kabel oder führen Sie eine Büroklammer in das RESET-Loch auf der Rückseite des Taschenrechners ein.
- Drücken Sie die ON-Taste am Taschenrechner.
- Es erscheint pr error auf dem Bildschirm, was bedeutet, dass der Benutzerspeicher gelöscht wurde.
- Drücken Sie eine beliebige Taste, um den Taschenrechner zu starten. Es sollte 0.0000 erscheinen.
Überprüfung der Prüfsumme
Um den Erfolg des Vorgangs zu bestätigen, können Sie die Prüfsumme abrufen:
- Schalten Sie den Taschenrechner aus.
- Halten Sie g + ENTER gedrückt und drücken Sie ON.
- Drücken Sie die Taste 2, um die Prüfsumme anzuzeigen.
- Die neue Firmware sollte die Prüfsumme 0A0Ah aufweisen (die ursprüngliche Firmware hatte 9090h).
Praktische Hilfe
Typische Probleme
"pr error" erscheint nach dem Reset
Dies ist ein normales Verhalten, da der Benutzerspeicher gelöscht wurde. Drücken Sie eine beliebige Taste, um fortzufahren.
Firmware-Datei wird überschrieben
Stellen Sie sicher, dass die Adresse im Feld 'Address' exakt auf 0x04000 gesetzt ist, um den Bootloader nicht zu überschreiben.
Vor der Verwendung
- SAM-BA 2.18 Software installiert
- Taschenrechner per Programmierkabel mit PC verbunden
- Gerät im Windows Geräte-Manager sichtbar
- Firmware-Datei (.bin) bereitgehalten
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

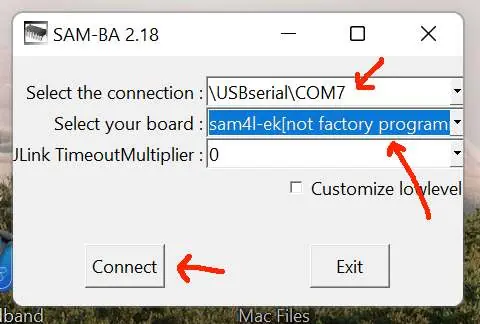

- Die Software-Screenshots zeigen die korrekte Auswahl des COM-Ports und des Boards 'sam4l-ek'.

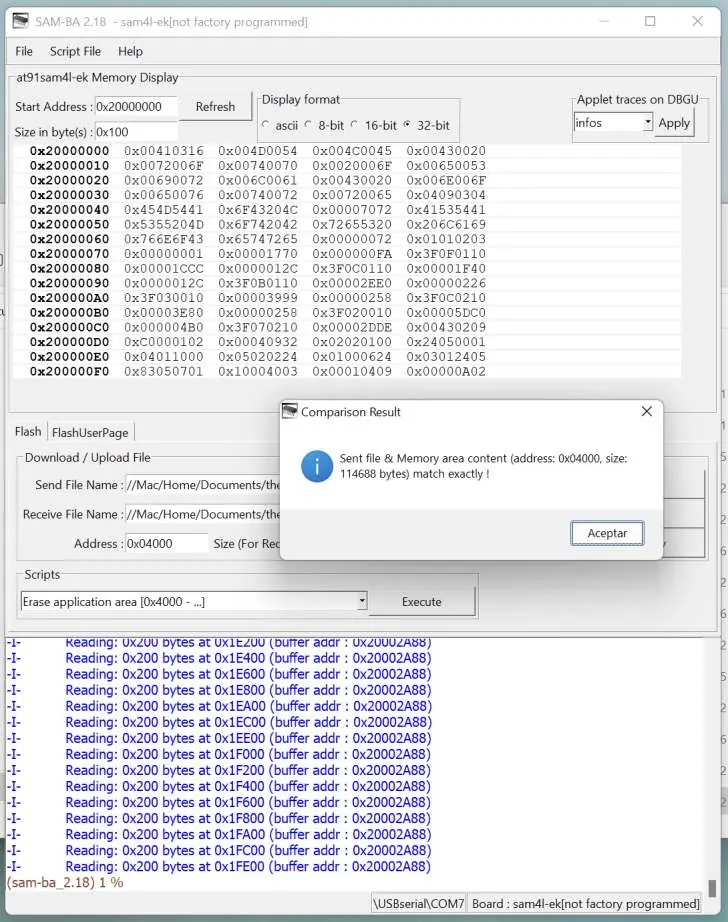

- Das Fenster 'Comparison Result' bestätigt den erfolgreichen Abgleich der übertragenen Datei mit dem Speicher.
Modellkompatibilität
- Erfordert Windows-PC für die SAM-BA Software.
- Nur für HP 15C Collectors Edition.
