Service-Handbuch für Hotpoint Single Zone Ductless Split-Klimaanlagen
Dieses Service-Handbuch bietet detaillierte technische Informationen, Fehlerbehebung, Schaltpläne und Wartungsanleitungen für Hotpoint Single Zone Ductless Split-Klimaanlagen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist ein technisches Service-Handbuch für Hotpoint Single Zone Ductless Split-Klimaanlagen. Es enthält detaillierte Anweisungen zur Fehlerbehebung, Schaltpläne, Komponentenidentifikation und Wartungsverfahren für Techniker. S. 1, 33
Wichtigste Schritte
- Fehlerbehebung bei Kommunikationsfehlern (E7) S. 40
Probleme und Lösungen
E7 (Kommunikationsfehler)
Überprüfen Sie die Verkabelung an Terminal 3 zwischen Innen- und Außengerät.
S. 40Weitere 4 Antworten anzeigen Weniger anzeigen
Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| E7 | Kommunikationsfehler | Verkabelung prüfen | S. 34, 40 |
Wartung und Reset
- Zurücksetzen nach Lock-out: Stromzufuhr zum System unterbrechen. S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kältemittel | R32 | Verwendetes Kältemittel | S. 5, 6 |
Wo es im PDF steht
- Fehlercodes S. 34
- Schaltpläne S. 23, 32
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist ein technisches Service-Handbuch für Hotpoint Single Zone Ductless Split-Klimaanlagen. Es richtet sich an Fachpersonal und enthält detaillierte Anweisungen zur Fehlerbehebung, Schaltpläne, Komponentenidentifikation und Wartungsverfahren. Vor der Fehlerbehebung oder Wartung müssen alle Installationsanforderungen (Verkabelung, Abstände, Stromversorgung) überprüft werden.
Systemübersicht
Das System besteht aus einem wandmontierten Innengerät und einem Inverter-gesteuerten Außengerät. Es verwendet R32-Kältemittel und PVE-Öl. Die Kommunikation zwischen den Einheiten erfolgt über ein digitales Signal auf Terminal 3.
Betriebsmodi und Funktionen
- Kühlmodus: Temperaturbereich 60°F - 86°F. Das System regelt die Frequenz des Kompressors basierend auf der Differenz zwischen Soll- und Ist-Temperatur.
- Heizmodus: Temperaturbereich 60°F - 86°F. Beinhaltet eine automatische Temperaturkompensation.
- Trockenmodus: Zur Entfeuchtung. Empfohlen für maximal 4 Stunden, um ein Überlaufen des Kondensatablaufs zu vermeiden.
- Auto-Modus: Wählt automatisch zwischen Kühlen, Heizen oder Lüften basierend auf der Raumtemperatur.
- Defrost-Funktion: Automatischer Abtauzyklus basierend auf Laufzeit und Sensordaten.
Fehlerbehebung und Fehlercodes
Das System zeigt Fehlercodes über LED-Blinkmuster am Außengerät oder digitale Codes am Innengerät an. Häufige Fehler betreffen Kommunikationsverluste (E7), Sensorfehler oder IPM-Modul-Fehler. Detaillierte Flussdiagramme zur Diagnose finden Sie im Abschnitt 'Troubleshooting & Reference'.
Wartung und Service
Wartungsarbeiten sollten nur von Fachpersonal durchgeführt werden. Das Handbuch enthält spezifische Anweisungen zur Überprüfung von Sensoren, Lüftermotoren, EEV-Spulen und Kompressorwicklungen. Verwenden Sie für Messungen ein Ohmmeter und K-Typ-Temperaturfühler.
Technische Daten
Die technischen Spezifikationen, einschließlich Kapazitäten (Btu/hr), SEER2-Werten, Abmessungen und Kältemittelfüllmengen, sind in den Tabellen auf den Seiten 5 und 6 aufgeführt.
Herstellerinformationen
Hotpoint
Praktische Hilfe
Typische Probleme
Fehlercode E7 (Kommunikationsfehler)
Überprüfen Sie die Verkabelung an Terminal 3 zwischen Innen- und Außengerät auf Unterbrechungen oder Spleiße.
Fehlercode E14 (Innenlüftermotor-Fehler)
Überprüfen Sie die Verkabelung des Lüftermotors und führen Sie die im Handbuch beschriebenen Spannungsmessungen durch.
Fehlercode F1 (IPM-Modul-Fehler)
Überprüfen Sie die Stromversorgung und das IPM-Modul auf Defekte.
Fehlercode F4 (Überhitzungsschutz)
Überprüfen Sie den Kältemittelstand, die EEV-Funktion und die Sauberkeit der Spulen.
Vor der Verwendung
- Stellen Sie sicher, dass die Installation den nationalen und lokalen elektrischen Vorschriften entspricht.
- Verwenden Sie einen dedizierten Stromkreis für das Gerät.
- Überprüfen Sie, ob die Kältemittelleitungen korrekt dimensioniert und isoliert sind.
- Stellen Sie sicher, dass die Kommunikation zwischen Innen- und Außengerät über Terminal 3 korrekt angeschlossen ist.
- Überprüfen Sie die korrekten Abstände um die Geräte herum.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 208-230V/60Hz/1Ph
- Die erforderliche elektrische Stromversorgung für das System.
Abbildungen und Diagramme

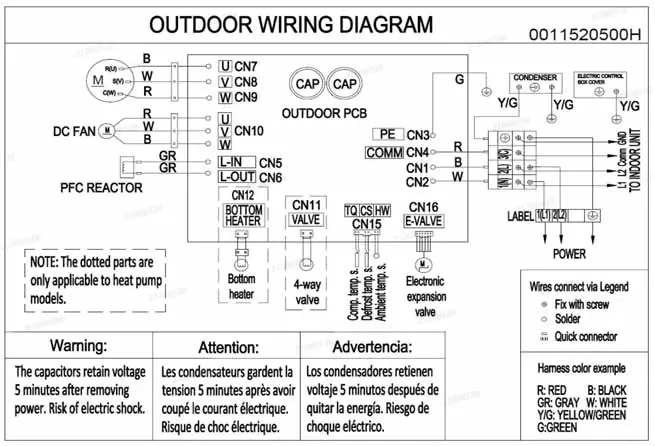

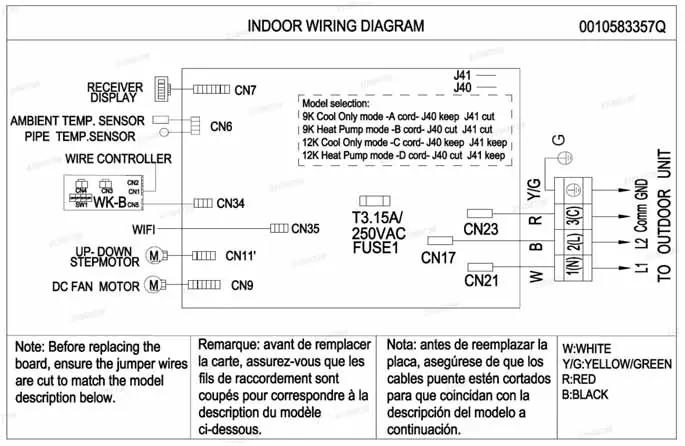

- Schaltpläne für die Modelle 09-12K und 18-24K finden Sie auf Seite 23 (Außengerät) und Seite 32 (Innengerät).

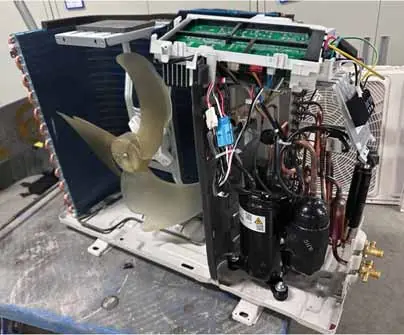

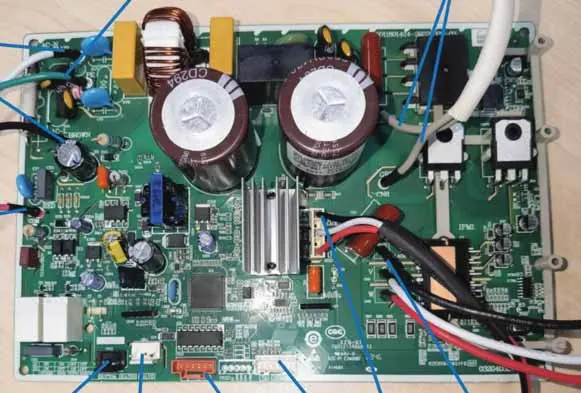

- Die Komponentenidentifikation für das Außengerät ist auf Seite 14 dargestellt.

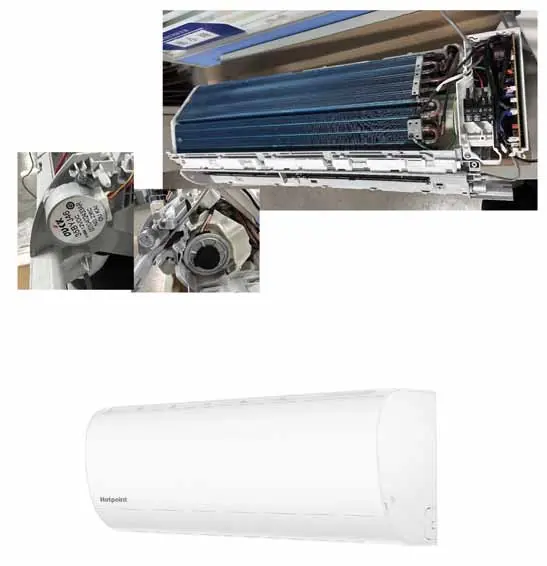

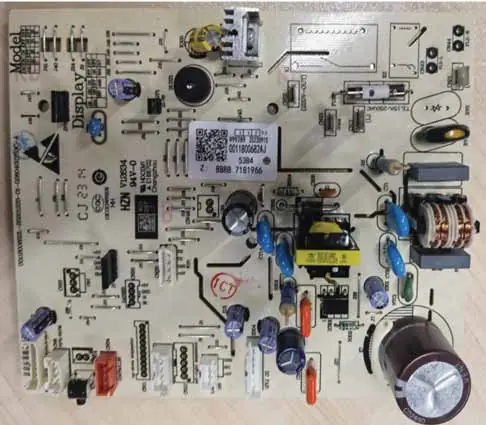

- Die Komponentenidentifikation für das Innengerät ist auf Seite 26 dargestellt.
Modellkompatibilität
- Die Modelle 09K, 12K, 18K und 24K haben unterschiedliche Spezifikationen und PCB-Konfigurationen.
- Jumper-Einstellungen (J40, J41) auf der PCB müssen je nach Modelltyp (Kühlen oder Wärmepumpe) korrekt konfiguriert sein.
