Installationsanleitung für Hotpoint Ductless Single Zone Klimaanlage
Detaillierte Installationsanleitung für Hotpoint Ductless Single Zone Klimaanlagen. Enthält Sicherheitshinweise, Vorbereitung, Montage der Innen- und Außeneinheit, elektrische Anschlüsse, Kältemittel-Lecktests und Inbetriebnahme.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Installation von Hotpoint Ductless Single Zone Klimaanlagen, die mit R32-Kältemittel betrieben werden. Sie umfasst die Montage der Innen- und Außeneinheit, elektrische Anschlüsse, Lecktests, Systemevakuierung und Inbetriebnahme. S. 1, 11, 18
Wichtigste Schritte
- Installation der Inneneinheit S. 15, 16
- Installation der Außeneinheit S. 18, 19, 20
- Lecktest durchführen S. 19
Erste Inbetriebnahme
- Führen Sie eine abschließende Prüfung durch, einschließlich Lecktest, Überprüfung der Verkabelung und Temperaturmessung. S. 21
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
E7 Fehlercode
Überprüfen Sie die Verkabelung auf korrekte Größe, vermeiden Sie starre Drähte, Mittelspleiße und schlechte Anschlüsse.
S. 18Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kältemittel | R32 | Brennbares Kältemittel, erfordert zertifizierte Techniker. | S. 2, 11 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 3, 4
- Installationsanweisungen S. 11, 12, 13, 14
- Garantie S. 23, 24
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für Hotpoint Ductless Single Zone Klimaanlagen mit R32-Kältemittel. Die Installation darf nur von qualifizierten, zertifizierten Technikern durchgeführt werden. Das System muss ordnungsgemäß geerdet sein und alle elektrischen Arbeiten müssen den lokalen und nationalen Bauvorschriften entsprechen.
Vorbereitung
Stellen Sie sicher, dass alle erforderlichen Werkzeuge vorhanden sind, darunter ein R32-Bördelwerkzeug, eine Vakuumpumpe, ein Drehmomentschlüssel, ein Mikron-Messgerät und ein Manometer-Set. Verwenden Sie nur Kupferleitungen.

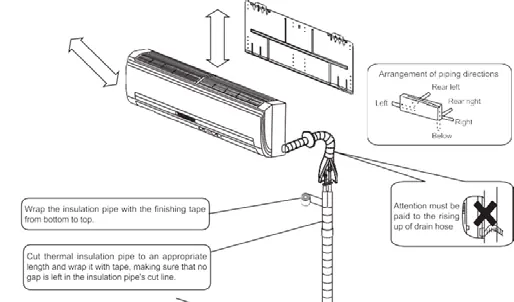

Installation der Inneneinheit
- Standortwahl: Wählen Sie einen Ort ohne Hindernisse, fern von Wärmequellen oder Dampf, mit mindestens 4 Zoll (ca. 10 cm) Abstand zur Decke.
- Montageplatte: Befestigen Sie die Montageplatte horizontal an der Wand.
- Rohrleitungen: Bohren Sie ein 2 1/4 Zoll Loch mit einem leichten Gefälle nach außen für den Kondensatablauf.
- Elektrische Anschlüsse: Entfernen Sie die Abdeckungen, führen Sie das 14/4 AWG-Kabel ein und schließen Sie es gemäß Schaltplan an.
Installation der Außeneinheit
- Standortwahl: Wählen Sie einen ebenen, stabilen Untergrund, der Vibrationen und Geräusche minimiert. Sorgen Sie für ausreichenden Freiraum für den Luftstrom.

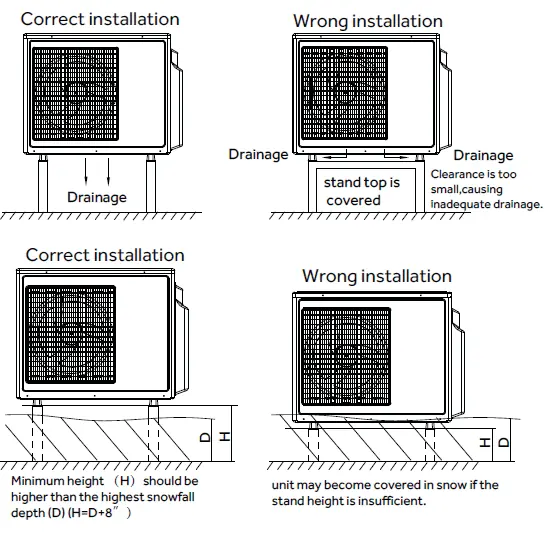

- Kondensatablauf: Stellen Sie sicher, dass das Gerät auf einer geeigneten Halterung oder einem Pad steht.
- Kupferleitungen: Schneiden Sie die Leitungen zu, bördeln Sie die Enden und ziehen Sie die Verbindungen mit dem vorgeschriebenen Drehmoment fest.
- Lecktest: Führen Sie einen Lecktest mit trockenem Stickstoff durch (150, 300 und 500 psig).
- Evakuierung: Evakuieren Sie das System auf mindestens 350 Mikron.
- Kältemittelbefüllung: Füllen Sie bei Bedarf zusätzliches Kältemittel gemäß den Anweisungen nach und dokumentieren Sie die Gesamtmenge.
Abschließende Prüfung
Überprüfen Sie das System auf Gaslecks, korrekte Isolierung, feste elektrische Verbindungen, ordnungsgemäßen Kondensatablauf und korrekte Temperaturdifferenzen (Kühlung 20-30°F, Heizung 35-40°F).
Herstellerinformationen
Hotpoint
Praktische Hilfe
Typische Probleme
E7 Fehlercode
Dies deutet auf Kommunikationsprobleme hin. Überprüfen Sie die Verkabelung auf korrekte Größe, vermeiden Sie starre Drähte, Mittelspleiße und schlechte Anschlüsse.
Kondensat läuft nicht richtig ab
Stellen Sie sicher, dass die Ablaufleitung ein konstantes Gefälle nach unten aufweist und keine Knicke oder Erhöhungen vorhanden sind.
Kältemittelleck
Überprüfen Sie alle Bördelverbindungen mit Seifenlauge oder einem Lecksuchgerät. Stellen Sie sicher, dass die Muttern korrekt zentriert und mit dem richtigen Drehmoment angezogen sind.
Vor der Verwendung
- Stellen Sie sicher, dass das Kältemittel R32 verwendet wird.
- Überprüfen Sie, ob die Stromversorgung den lokalen Vorschriften entspricht.
- Stellen Sie sicher, dass alle elektrischen Verbindungen fest sitzen.
- Prüfen Sie, ob die Leitungen ordnungsgemäß isoliert sind.
- Stellen Sie sicher, dass die Außeneinheit auf einem stabilen Untergrund steht.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Lecktest-Druck
- Schrittweise Prüfung bis zu 500 psig mit trockenem Stickstoff.
Abbildungen und Diagramme
- Schaltplan: Zeigt die korrekte Verkabelung zwischen Innen- und Außeneinheit (Farbcodes: 1=Weiß, 2=Schwarz, 3=Rot, Grün=Erde).
- Installationsabstände: Zeigt die erforderlichen Mindestabstände für die Außeneinheit, um Luftzirkulation zu gewährleisten.
- Kondensatablauf: Zeigt die korrekte Neigung der Ablaufleitung.
Modellkompatibilität
- Nur Einheiten mit demselben Kältemittel verbinden.
- Nicht für die Verwendung durch Personen mit eingeschränkten Fähigkeiten ohne Aufsicht bestimmt.
- Nicht in geschlossenen Räumen installieren, wenn brennbare Kältemittel verwendet werden.
